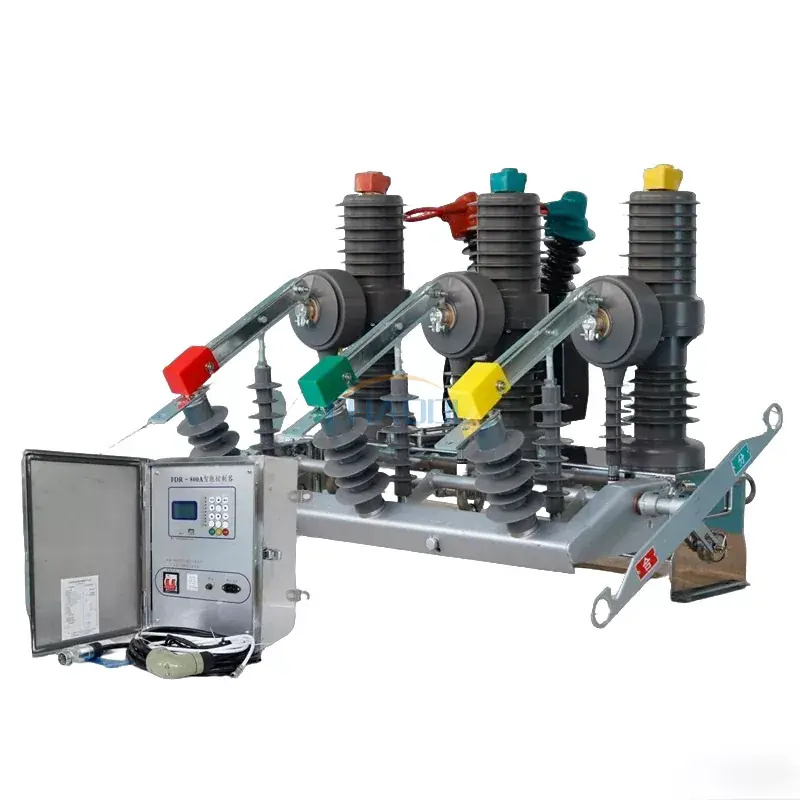

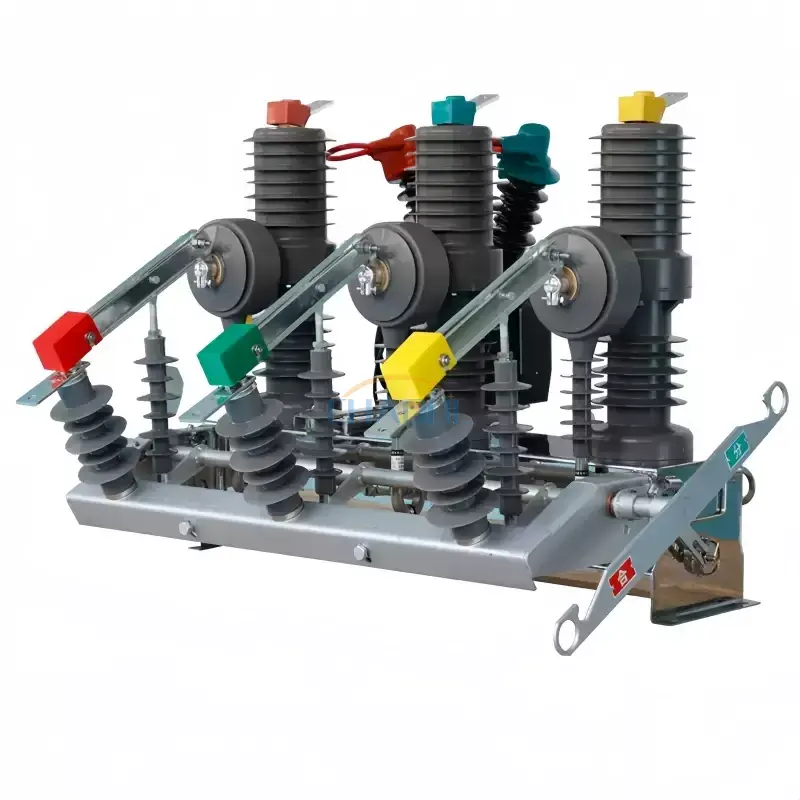

Xarici daimi maqnit açarı ZW32-12G və ya ZW32-24G məhsul modellərinə malikdir. Bu, nominal gərginliyi 12KV və ya 24KV olan üç fazalı AC 50Hz açıq keçid cihazıdır. Xarici Daimi Maqnitli Devre Kesici müxtəlif növ yük cərəyanlarını və tez-tez işləmə hallarını dəyişdirmək üçün uyğundur və həmçinin şəhər elektrik şəbəkələrində, kənd elektrik şəbəkələrində, mədənlərdə və dəmir yollarında elektrik avadanlıqlarının tikintisində və təmirində istifadə edilə bilər.
|

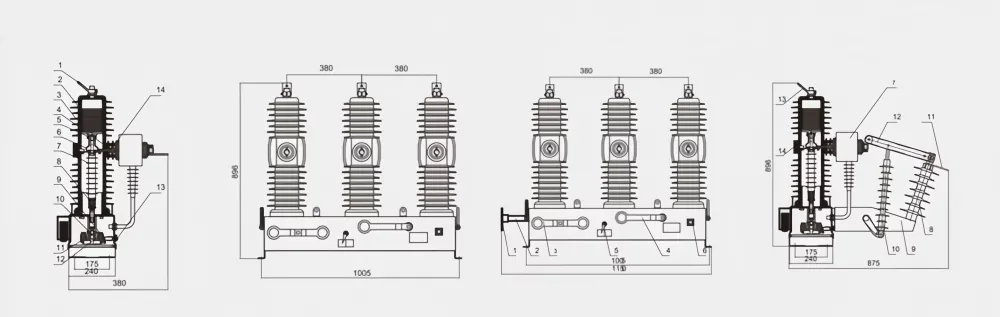

1-Üst çıxış 2-Vakuum kəsici 3-İzolyasiya borusu 4-Aşağı çıxış xətti 5-keçirici klip 6-Yumşaq əlaqə 7-İzolyasiya edən çəkmə çubuğu 8-Kontakt təzyiq yayı 9-açılış yayı 10-Sürücü qoşulma lövhəsi 11-Mexanizmin çıxış şaftı 12-İşləmə mexanizmi 13- İnstitusional qutu 14-Cərəyan transformatoru |
1-İşləmə tutacağı 2-İzolyasiya edilmiş mil 3-Dövrə açarının əllə açılıb bağlanması tutacağı 4-Dövrə açarının enerji saxlama dəstəyi 5-Ayırma və birləşmə təlimatları 6-məftil tıxacı 7-Cərəyan transformatoru 8-İzolyator 9-İzolyasiya rafı 10-İzolyasiya nümunəsi çubuğu 11-Terminal bloku (giriş tərəfi) 12-İzolyasiya bıçağı 13-Terminal bloku (çıxış sonu) 14-Qırıcı |
|
Layihənin adı |
Parametr dəyəri |
|
Nominal gərginlik |
12/24kV |
|
Nominal tezlik |
50Hz |
|
Nominal cərəyan |
630/1250A |
|
Nominal qısaqapanma cərəyanı |
20/25kA |
|
Nominal pik dayanıqlı cərəyan (pik dəyər) |
50/63kA |
|
Nominal qısaqapanma cərəyan pik dəyərini yaradır |
50/63kA |
|
Nominal əməliyyat ardıcıllığı |
0-0.3s-CO-180s-CO |
|
Mexanik həyat |
10.000 dəfə |
|
Nominal qısaqapanma cərəyanı və qırılma əməliyyatlarının sayı |
20 dəfə |
|
İkinci dövrə üçün 1 dəqiqəlik güc tezliyinə dözümlü gərginlik testi |
2kV |
|
İldırım impulsu gərginliyin pik dəyərinə tab gətirir |
125/145kA |
|
Çəki |
115 kq |
