Peşəkar güc avadanlığı istehsalçısı olaraq,Anqiang Gücüetibarlı təmin edirSıfır ardıcıl cərəyan transformatoruqalıq cərəyanı aşkar etmək və enerji paylama sistemlərində torpaq xətasının qorunmasını dəstəkləmək üçün nəzərdə tutulmuşdur. Onun bölünmüş nüvəli strukturu, sabit maqnit performansı və rahat quraşdırılması onu sürətli nasazlıqların aşkarlanması və etibarlı əməliyyatın vacib olduğu mühafizə və monitorinq proqramları üçün uyğun edir.
Sıfır ardıcıl cərəyan transformatoru cərəyan balanssızlığı və torpaq xətaları nəticəsində yaranan qalıq və ya sıfır ardıcıl cərəyanı aşkar etmək üçün istifadə edilən xüsusi cərəyan transformatorudur. İlk növbədə fərdi faza cərəyanlarını ölçən adi cərəyan transformatorlarından fərqli olaraq, bu cihaz transformatorun nüvəsindən keçən birləşmiş cərəyana nəzarət edir. Normal iş şəraitində nəzarət edilən cərəyanların vektor cəmi sıfıra yaxındır. Torpaq xətası və ya sızma yolu baş verdikdə, balans dəyişir və qalıq cərəyan aşkar edilir. Daha sonra bu siqnal müvafiq qoruyucu hərəkətə başlamaq üçün qoruyucu releyə ötürülə bilər.
Sənaye paylayıcı şəbəkələr, yarımstansiyalar, keçid qurğuları və yenidənqurma layihələri üçün düzgün transformatorun seçilməsi əsas dizayna, apertura ölçüsünə, izolyasiyaya, quraşdırma metoduna, dəqiqliyə, rele uyğunluğuna və ətraf mühit şəraitinə diqqət yetirməyi tələb edir. Düzgün seçilmiş Sıfır Ardıcıllıqlı Cərəyan Transformatoru nasazlığın monitorinqini təkmilləşdirə və mühafizə sistemlərinə daha effektiv cavab verməyə kömək edə bilər.
Sıfır ardıcıl cərəyan transformatoru nədir?
Sıfır ardıcıl cərəyan transformatoru necə işləyir?
Müasir sıfır ardıcıl cərəyan transformatorunun əsas xüsusiyyətləri hansılardır?
Sıfır ardıcıl cərəyan transformatoru harada istifadə olunur?
Doğru transformatoru necə seçmək lazımdır?
Quraşdırma zamanı nələrə diqqət yetirilməlidir?
Məhsulun Spesifikasiyası və Seçim Arayışı
Tez-tez əsas balans cərəyanı transformatoru və ya qalıq cərəyan transformatoru adlanan Sıfır ardıcıl cərəyan transformatoru elektrik dövrəsində cərəyan balanssızlığını aşkar etmək üçün nəzərdə tutulmuşdur. Onun əsas tətbiqi torpaq xətaları, izolyasiya problemləri və ya sızma yolları ilə əlaqəli qalıq cərəyanı müəyyən etməkdir.
Əməliyyat konsepsiyası adi faza cərəyan transformatorundan fərqlidir. Yalnız bir keçiricinin ölçülməsi əvəzinə, qorunan dövrəyə aid olan keçiricilər maqnit nüvəsindən keçir. Keçiricilərdən keçən cərəyanlar balanslaşdırıldıqda, onların maqnit təsirləri əsasən bir-birini ləğv edir. Bir nasazlıq cərəyanın gözlənilməz bir yoldan axmasına səbəb olduqda, nüvədə qalıq maqnit sahəsi yaranır və ikincil sarım müvafiq siqnal yaradır.
Bu iş prinsipi transformatorun mühafizə rölesi və digər monitorinq avadanlıqları ilə birlikdə işləməsinə imkan verir. Elektrik mühəndisləri və sistem inteqratorları üçün cihaz buna görə də ümumi torpaq nasazlığından qorunma sxemi çərçivəsində mühüm sensor komponent kimi xidmət edir.
İş prinsipi Kirchhoffun Mövcud Qanunu ilə sıx bağlıdır. Balanslaşdırılmış üç fazalı dövrədə faza cərəyanlarının vektor cəmi nəzəri olaraq sıfırdır:
Ia + Ib + Ic = 0
Nəticə etibarilə, nüvənin daxilində yaranan maqnit axını minimuma endirilir və ikincil çıxış çox kiçik qalır.
Torpaq çatışmazlığı baş verdikdə, cərəyanın bir hissəsi nəzərdə tutulan dövrəni nəzərdə tutulmayan bir yoldan tərk edir. Beləliklə, cari balans pozulur:
Ia + Ib + Ic ≠ 0
Nəticədə yaranan qalıq cərəyan nüvədə maqnit axını yaradır. İkincil sarım daha sonra qoruyucu röle ilə aşkar edilə bilən bir elektrik siqnalı yaradır.
Tipik qorunma ardıcıllığı aşağıdakı kimi ümumiləşdirilə bilər:
Bu proses mühafizə sisteminə yalnız fərdi faza cərəyan transformatorlarının ölçmələrinə əsaslanmadan anormal qalıq cərəyanı müəyyən etməyə imkan verir.

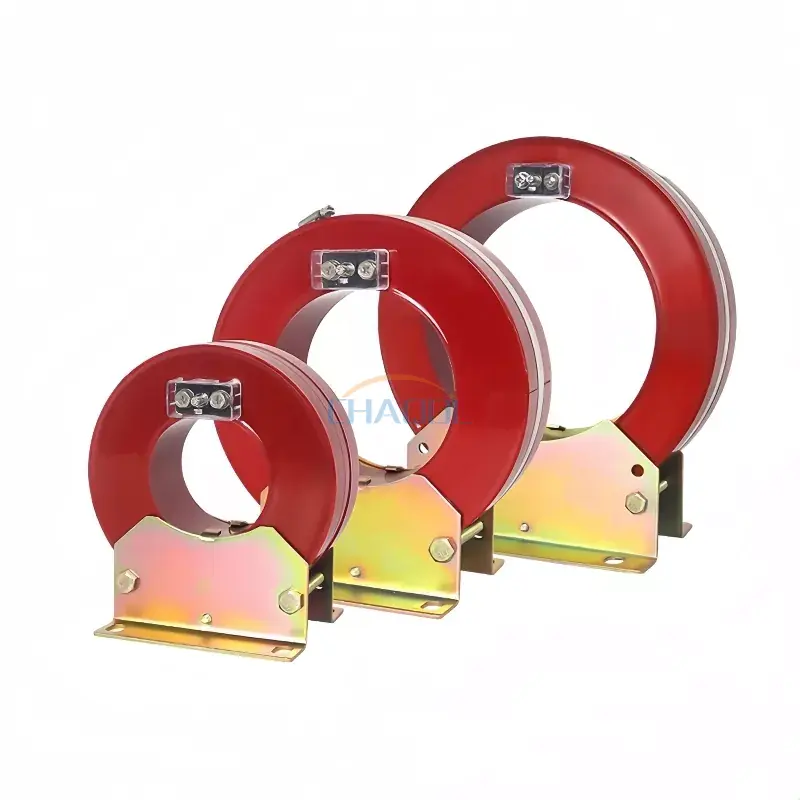

Sənaye elektrik tətbiqləri üçün mexaniki tikinti və elektromaqnit performansı eyni dərəcədə vacibdir. Anqiang Power-ın LXK seriyası epoksi qatranı vakuum tökmə ilə split nüvəli dizayndan istifadə edir, bu da transformatoru kabelin çıxarılmasını tələb etmədən mövcud ilkin kabellərin ətrafında quraşdırmağa imkan verir. Bu, fasilələrin minimuma endirilməsinin prioritet olduğu yenidənqurma və təmir layihələri üçün xüsusilə dəyərli ola bilər.
Bu tip transformatoru qiymətləndirərkən bir neçə xüsusiyyət nəzərə alınmalıdır:
Bu xüsusiyyətlər split nüvəli dizaynları, ilkin dövrənin geniş modifikasiyası olmadan mövcud elektrik infrastrukturunu təkmilləşdirərkən xüsusilə praktik edir.
Sıfır ardıcıl cərəyan transformatoru geniş çeşiddə enerji paylama və mühafizə sistemlərinə inteqrasiya oluna bilər. Onun əsas rolu qoruma və ya monitorinq avadanlığına qalıq cərəyan məlumatını təmin etməkdir.
Tipik tətbiqlərə aşağıdakılar daxildir:
Məsələn, paylayıcı şkafda transformator aşağı axın dövrəsini qidalandıran keçiricilərə nəzarət edə bilər. İzolyasiyanın pozulması cərəyanın yerə doğru axmasına səbəb olarsa, yaranan qalıq cərəyan aşkarlana və qoruyucu röleyə ötürülə bilər. Daha sonra rele ölçülmüş vəziyyətin dövrə kəsilməsini tələb edib etmədiyini müəyyən edə bilər.
Bu yanaşma dəyərlidir, çünki anormal cərəyan şəraitinin erkən aşkarlanması avadanlığın zədələnməsi, uzun müddət dayanma müddəti və elektrik təhlükəsizliyi insidentləri riskini azaltmağa kömək edə bilər.
Sıfır Ardıcıl Cərəyan Transformatorunun seçilməsi təkcə apertura ölçüsünə əsaslanmamalıdır. Mühəndislər elektrik sistemini, quraşdırma mühitini, mühafizə rölesini və mexaniki tənzimləməni birlikdə qiymətləndirməlidirlər.
| Seçim faktoru | Nəyi nəzərə almaq lazımdır | Niyə vacibdir |
|---|---|---|
| Əsas diyafram | Daxili diametrini kabel və ya keçirici tənzimləmə ilə uyğunlaşdırın | Praktik quraşdırma və kifayət qədər boşluq təmin edir |
| Sistem Gərginliyi | Elektrik sistemi ilə uyğunluğu təsdiqləyin | Müvafiq izolyasiya və təhlükəsiz istismarı dəstəkləyir |
| Qalıq cərəyan | Gözlənilən aşkarlama diapazonunu müəyyənləşdirin | Müvafiq qorunma həssaslığını təmin etməyə kömək edir |
| Rele Uyğunluğu | İkinci dərəcəli çıxış və rele tələblərini yoxlayın | Qoruma sisteminin siqnalı düzgün şərh etməsini təmin edir |
| Quraşdırma üsulu | Möhkəm nüvəli və ya bölünmüş nüvəli konstruksiyanı nəzərdən keçirin | Split-nüvəli modellər gücləndirmə tətbiqləri üçün əlverişlidir |
| Ətraf Mühit Şəraitləri | Temperatur, çirklənmə səviyyəsi, rütubət və quraşdırma yeri | Etibarlı uzunmüddətli əməliyyatı dəstəkləyir |
Təkmilləşdirmə tətbiqləri üçün split nüvəli transformator əhəmiyyətli praktik üstünlük təklif edə bilər, çünki texniklər onu əsas dövrəni tamamilə sökmək əvəzinə, ümumiyyətlə mövcud kabel quruluşunun ətrafında quraşdıra bilərlər.
Etibarlı qalıq cərəyanının ölçülməsi üçün düzgün quraşdırma vacibdir. Transformatorun çuxurundan keçən dirijor qoruma dizaynına əməl etməlidir ki, transformator qorunan dövrənin tam cərəyan əlaqəsini ölçsün.
Quraşdırmadan əvvəl mühəndislər aşağıdakıları yoxlamalıdır:
İstinad edilən LXK seriyası üçün qeyd olunan normal iş şərtlərinə daxili quraşdırma, -5°C-dən 40°C-dək ətraf mühit temperaturu diapazonu və korroziyaya məruz qalmayan, az çirkləndirici mühitlər daxildir. Mühəndislər quraşdırmadan əvvəl həmişə seçilmiş məhsulun texniki sənədləri ilə faktiki layihə şərtlərini təsdiqləməlidirlər.
Anqiang Gücü-ın LXK seriyası müxtəlif əsas kabel tənzimləmələrini yerləşdirmək üçün çoxlu aperture variantları təqdim edir. Mövcud ölçülər təxminən 80 mm-dən 300 mm-ə qədər dəyişir, bu da transformatoru mövcud paylayıcı avadanlığa inteqrasiya edərkən mühəndislərə çeviklik verir.
| Model | Diyafram D | Ölçü E | Ölçü L | Ölçü L1 |
|---|---|---|---|---|
| LXK-80 | Φ80 | 58 mm | 130 mm | 123 mm |
| LXK-100 | Φ100 | 58 mm | 130 mm | 122 mm |
| LXK-120 | Φ120 | 57 mm | 130 mm | 120 mm |
| LXK-150 | Φ150 | 58 mm | 190 mm | 123 mm |
| LXK-180 | Φ180 | 58 mm | 190 mm | 125 mm |
| LXK-200 | Φ200 | 60 mm | 280 mm | 129 mm |
| LXK-240 | Φ240 | 80 mm | 280 mm | 167 mm |
| LXK-260 | Φ260 | 55 mm | 280 mm | 120 mm |
| LXK-300 | Φ300 | 80 mm | 280 mm | 170 mm |
Ətraflı məhsul məlumatı üçün mühəndislər nəzərdən keçirə bilərlərZero Sequence Current Transformator məhsul səhifəsivə mövcud diyafram ölçülərini quraşdırmanın fiziki tələbləri ilə müqayisə edin.
Onun əsas məqsədi torpaq xətaları və cərəyan sızması ilə əlaqəli qalıq və ya sıfır ardıcıl cərəyanı aşkar etməkdir. Çıxış monitorinq və nasazlığın təcrid edilməsi üçün qoruyucu röleyə qoşula bilər.
Bəli. Split nüvəli konstruksiya, yenidənqurma və texniki xidmət proqramları üçün xüsusilə əlverişlidir, çünki transformator əsas kabelin ayrılmasını tələb etmədən mövcud kabel ətrafında yığıla bilər.
Adi cərəyan transformatoru ümumiyyətlə fərdi keçiricidəki cərəyanı ölçür, sıfır ardıcıllıq transformatoru isə onun nüvəsindən keçən keçiricilərin vektor əlaqəsi nəticəsində yaranan qalıq cərəyanı aşkarlayır.
Tipik tətbiqlərə paylayıcı şkaflar, yarımstansiyalar, üzük əsas blokları, transformator mühafizə sistemləri, keçid qurğuları və elektrik açarlarının mühafizə panelləri daxildir.
Mühüm amillərə əsas aperture, elektrik sistemi tələbləri, gözlənilən qalıq cərəyan, ikinci dərəcəli çıxış, rele uyğunluğu, izolyasiya tələbləri, quraşdırma metodu və ətraf mühit şəraiti daxildir.
Sıfır Ardıcıllıqlı Cərəyan Transformatoru müasir torpaq xətalarının aşkarlanması və elektrik mühafizə sistemləri üçün kritik sensor komponentdir. Normal cərəyan balansı pozulduqda yaranan qalıq cərəyanı izləyərək, anormal iş şəraitini müəyyən etmək üçün mühafizə rölelərini qiymətli məlumatlarla təmin edir. Split-core konstruksiyası, xüsusən də yenidənqurma və texniki xidmət layihələrində quraşdırma çevikliyini daha da yaxşılaşdırır.
Etibarlı qalıq cərəyan aşkarlanması tələb olunan layihələr üçün Anqiang Power çoxsaylı diafragma ölçüləri, epoksi qatran vakuum tökmə, soyuq haddelenmiş silikon polad nüvələr və oksigensiz mis sarımları olan LXK seriyalı həllər təklif edir. Paylayıcı şəbəkə, keçid qurğusu və ya mühafizə sistemi üçün uyğun transformator seçirsinizsə,bizimlə əlaqə saxlayıntexniki tələblərinizi müzakirə etmək və tətbiqiniz üçün uyğun Sıfır Ardıcıllıqlı Cari Transformator həllini tapmaq.
