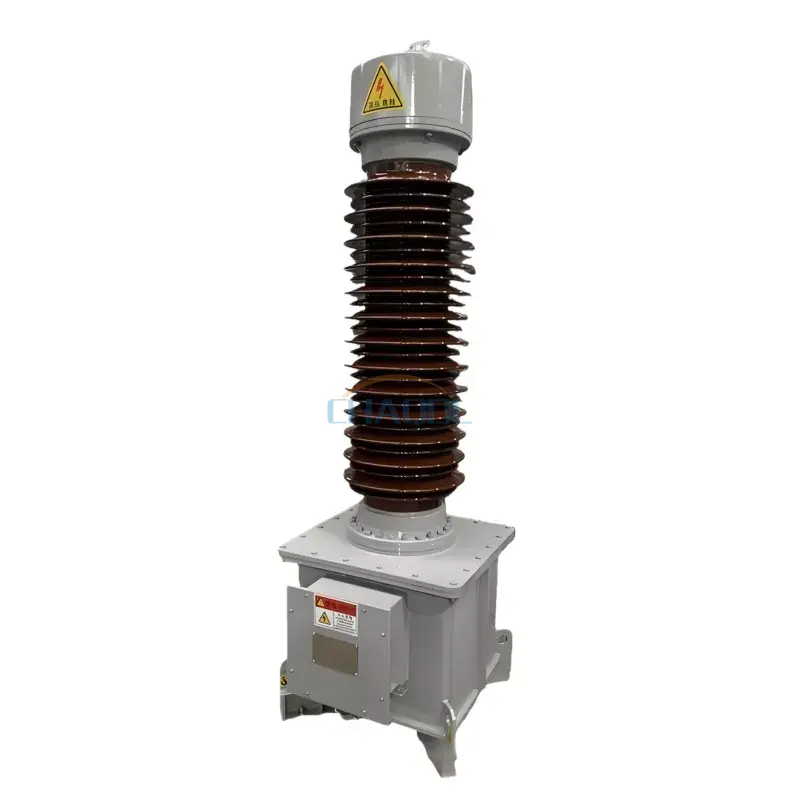

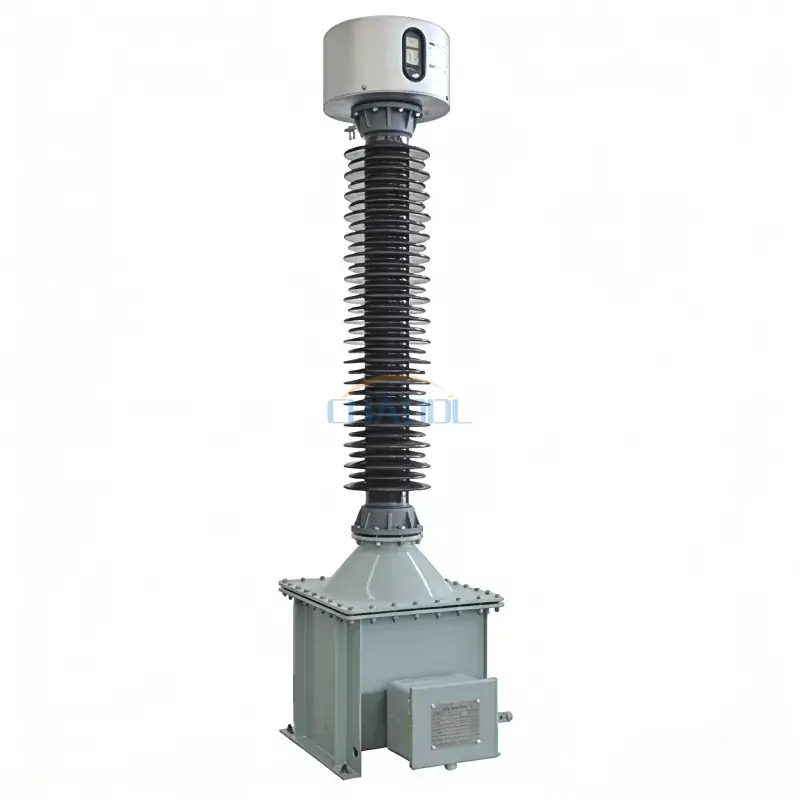

Anqiang Power yüksək performansını təqdim edirYağlı elektromaqnit gərginlik transformatoruorta və yüksək gərginlikli elektrik sistemlərində etibarlı ölçmə və mühafizə üçün nəzərdə tutulmuşdur. JDX seriyası 66KV, 110KV və 220KV şəbəkələr üçün nəzərdə tutulmuşdur, yarımstansiyalarda, ötürücü xətlərdə və sənaye paylama sistemlərində sabit işləməyi dəstəkləyir. Onun daxili izolyasiya sistemi tələb olunan şəbəkə şəraitində vahid elektrik sahəsinin paylanmasını və uzunmüddətli əməliyyat sabitliyini təmin etmək üçün pilləli kapasitiv strukturu qəbul edir.
Bu məhsul gərginliyin dəqiq ölçülməsi və sistemin qorunmasının tələb olunduğu enerji ötürülməsi mühitlərində geniş istifadə olunur. Optimallaşdırılmış yağ izolyasiya dizaynı və gücləndirilmiş mexaniki strukturu ilə qurğu hətta dəyişən yük və ətraf mühitin gərginliyi altında da davamlı performans təmin edir.
TheYağlı elektromaqnit gərginlik transformatorusabit daxili təzyiqi saxlamaq üçün paslanmayan polad genişləndirmə sistemi ilə birlikdə möhürlənmiş neft çəni strukturunu qəbul edir. Yağ səviyyəsinə xüsusi yoxlama pəncərəsi vasitəsilə vizual nəzarət etmək olar ki, bu da operatorlara sökülmədən iş şəraitini tez qiymətləndirməyə kömək edir.
Əsas məruz qalmış metal komponentlər korroziyaya davamlılığı artırmaq üçün isti daldırma sinkləmə və toz boya ilə işlənir. İkincil terminallar müdaxiləni azaltmaq və ölçmə dəqiqliyini yaxşılaşdırmaq üçün ölçmə və qoruyucu sarğıları ayıran laylı konfiqurasiyada yerləşdirilmişdir.
Müxtəlif gərginlik səviyyələri üçün JDX seriyasının elektrik performans parametrləri:
| Nominal ilkin gərginlik (kV) | 66/69 | 110/115 | 132/138 | 150 | 220/230 | ||
| Maksimum avadanlıq gərginliyi (kV) | 72.5 | 123/126 | 145 | 325 | 460 | ||
| Nominal tezlik (Hz) | 50/60 | ||||||
| Nominal güc tezliyi müqavimət gərginliyi (kV) | 140/160 | 230 | 275 | 750 | 1050 | ||
| Nominal ildırım impulsuna davamlı gərginlik (kV) | 325/350 | 550 | 650 | 1500 | 2100 | ||
| Qövs flaş məsafəsi | 780 | 1050 | 1300 | ||||
| Mexanik yük (N) | 1250 | 1250 | 1250 | 1250 | 1250 | ||
| İkincil terminal işarələri | 1a-1n | 2a-2n | da-dn | ||||
| Dəqiqlik səviyyəsi | 0.2 | 0.5 | 3P | ||||
| Nominal çıxış (VA) | 100 | 250 | 300 | ||||
| 150 | 150 | 300 | |||||
| 150 | — | 300 | |||||
| Termal limit çıxışı (VA) | 2000 | ||||||
| Nominal gərginlik əmsalı | 1.2/Davamlı；1.9/8saat(66KV) 1.2/Davamlı；1.5/30s (110-230KV) |
||||||
Müasir enerji sistemlərindəYağlı elektromaqnit gərginlik transformatoruadətən açıq yarımstansiyalarda, ötürmə dəhlizlərində və yüksək gərginlikli paylayıcı stansiyalarda yerləşdirilir. O, mürəkkəb yük şəraitində sabit şəbəkə işini təmin edərək, gəlirin ölçülməsi və rele qorunması üçün dəqiq gərginlik ölçülməsini dəstəkləyir.
Dizayn kommunal yarımstansiyalar, sənaye elektrik stansiyaları və regional elektrik şəbəkələri kimi yüksək izolyasiya etibarlılığı tələb edən mühitlər üçün xüsusilə uyğundur.

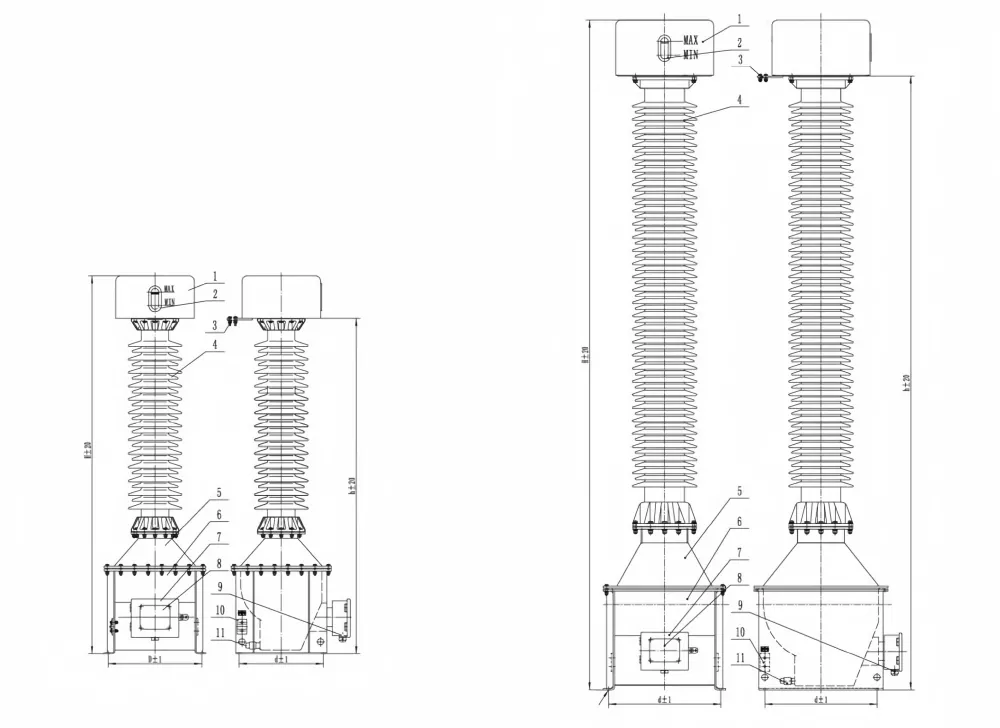

| Nömrə | ad |
| 1 | Genişləndirici |
| 2 | Yağ səviyyəsinin yoxlanılması pəncərəsi |
| 3 | Tək terminal |
| 4 | Farfor qol |
| 5 | Qaldırılmış oturacaq |
| 6 | Tank |
| 7 | İkinci qovşaq qutusu |
| 8 | Ad lövhəsi |
| 9 | İkinci dərəcəli çıxış çuxuru |
| 10 | Torpaqlama lövhəsi |
| 11 | Yağ boşaltma klapan |
İstifadəyə verməzdən əvvəl düzgün torpaqlamaya əmin olun və ikincil naqillərin polaritesini yoxlayın. Transformator, izolyasiya məsafəsini və təhlükəsiz işləməyi təmin etmək üçün kifayət qədər boşluq olan sabit bir təməl üzərində quraşdırılmalıdır. Uzunmüddətli istismar zamanı yağ səviyyəsinin və sızdırmazlıq vəziyyətinin müntəzəm yoxlanılması tövsiyə olunur.
S1: Bu gərginlik transformatoru hansı sistemlər üçün uyğundur?
A: Ölçmə və mühafizə üçün 66KV-dan 220KV-a qədər elektrik ötürülməsi və paylama sistemlərində adətən istifadə olunur.
S2: Onu açıq havada istifadə etmək olarmı?
Cavab: Bəli, struktur korroziyaya qarşı və möhürlənmiş izolyasiya performansına malik açıq yarımstansiyalar üçün nəzərdə tutulmuşdur.
Q3: Baxım tələbi nədir?
A: Sabit uzunmüddətli əməliyyat üçün yağ səviyyəsinin müntəzəm yoxlanılması və terminalın bərkidilməsi tövsiyə olunur.
S4: O, müxtəlif dəqiqlik siniflərini dəstəkləyirmi?
A: Bəli, ölçmə və mühafizə proqramları üçün çoxlu dəqiqlik kombinasiyaları mövcuddur.
S5: İzolyasiya performansı necə təmin edilir?
Cavab: Vahid elektrik sahəsi paylanmasını saxlamaq üçün qurğu kapasitiv dərəcə ilə yağ izolyasiyasından istifadə edir.
S6: Xidmət müddəti nədir?
A: Normal iş şəraitində o, minimal deqradasiya ilə uzunmüddətli xidməti dəstəkləyir.
