10KV Daxili Cərəyan Transformatoru

10KV Daxili Cərəyan Transformatoru (model LZZBJ9-10) orta gərginlikli daxili enerji sistemlərində cərəyanı dəqiq ölçmək və mühafizə etmək üçün nəzərdə tutulmuşdur. O, bir qayda olaraq, fasiləsiz iş şəraitində sabit siqnal çıxışı və izolyasiya etibarlılığının tələb olunduğu paylayıcı panellərdə, ölçmə şkaflarında və kompakt yarımstansiyalarda quraşdırılır.

Paylayıcı avtomatlaşdırma və sənaye elektrik şəbəkələrində 10KV-lıq Daxili Cərəyan Transformatoru yüksək ilkin cərəyanı ölçmə alətləri və qoruyucu relelər üçün standartlaşdırılmış ikinci dərəcəli siqnallara çevirməkdə mühüm rol oynayır. Epoksi qatran tökmə quruluşu mexaniki gücü artırır və rütubətli və ya tozlu qapalı mühitlərdə sabit işləməyi təmin edir.

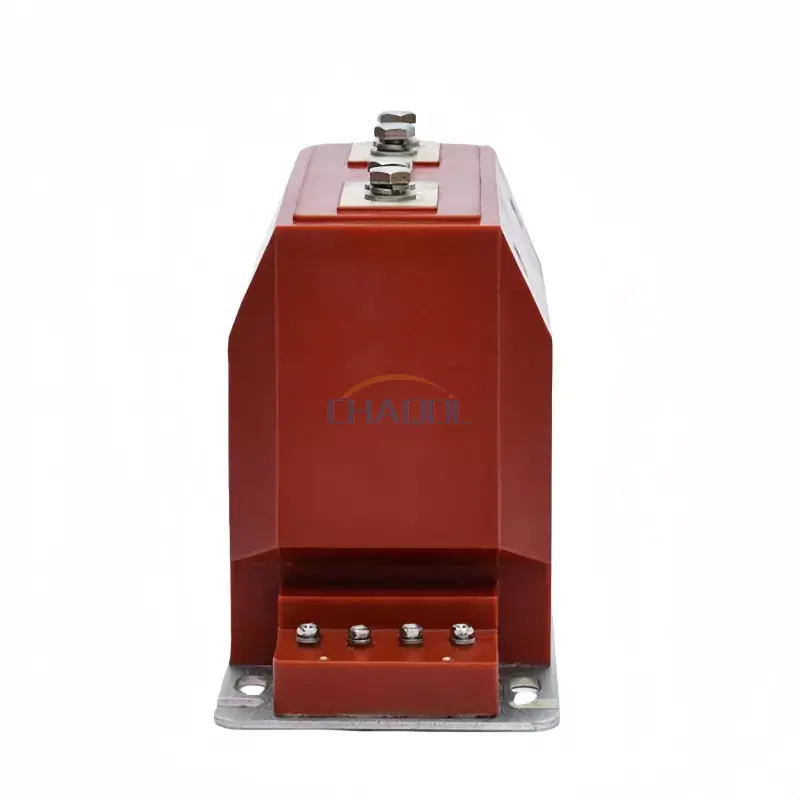

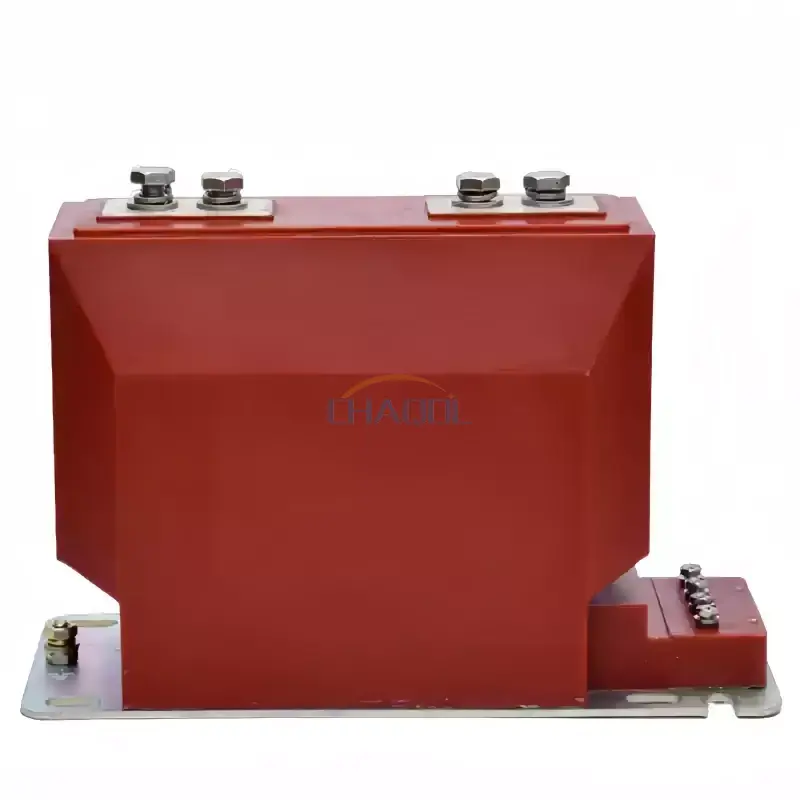

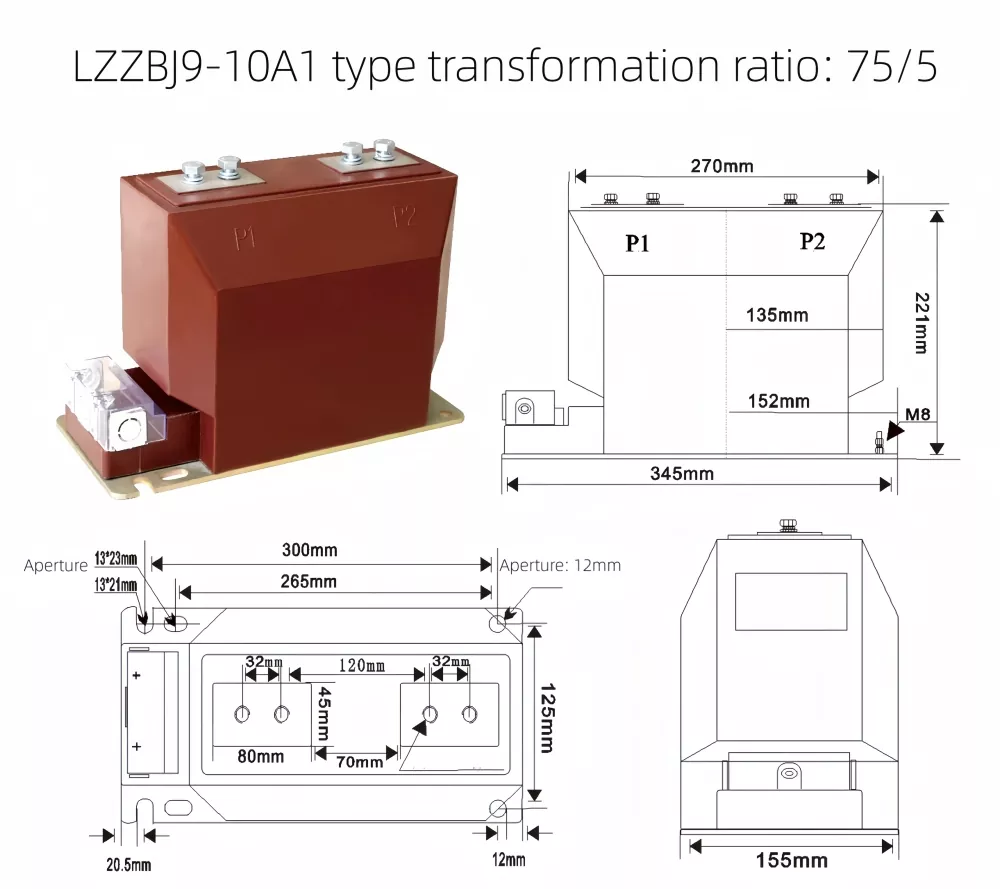

Məhsulun ekranı və ölçü diaqramı

Mühəndislik Dizaynı və Funksional Quruluş

Bu seriya, dəmir nüvəni, ikincil sarğı və izolyasiya sistemini kompakt bir gövdəyə birləşdirən tam qapalı epoksi qatran tökmə prosesini qəbul edir. Dizayn qismən boşalma riskini azaldır və dielektrik gücünü artırır, bu da onu enerjili keçid qurğularında uzunmüddətli istismar üçün uyğun edir.

10KV qapalı cərəyan transformatoru, həmçinin sənaye mühitlərində təhlükəsiz quraşdırma və elektrik təhlükəsizliyi standartlarına uyğunluğu təmin edən torpaqlama bazası ilə yanaşı, ikinci dərəcəli naqillərin qorunması üçün gücləndirilmiş terminal qutusu ilə təchiz edilmişdir.

Texniki Parametrlər

LZZBJ9-10 modeli enerji paylama sistemlərində müxtəlif ölçmə və mühafizə tələblərinə cavab vermək üçün çoxlu əsas cərəyan konfiqurasiyalarını və dəqiqlik siniflərini dəstəkləyir.

Nominal ikincili cərəyan: 5A və ya 1A

Nominal izolyasiya səviyyəsi: 12/42/75KV

Tətbiq Ssenariləri

Bu tip cərəyan transformatoru elektrik paylayıcı şkaflarda, daxili yarımstansiyalarda, sənaye avtomatlaşdırma sistemlərində və enerji idarəetmə sistemlərində geniş istifadə olunur. Davamlı yük şəraitində yüksək ölçmə dəqiqliyi və uzunmüddətli sabitlik tələb edən mühitlər üçün xüsusilə uyğundur.

10KV qapalı cərəyan transformatoru ümumiyyətlə ağıllı şəbəkə infrastrukturunda və sənaye enerjisinə nəzarət şəbəkələrində qoruyucu relelər, enerji sayğacları və monitorinq sistemləri ilə inteqrasiya olunur.

Quraşdırma və Təhlükəsizlik Dizaynı

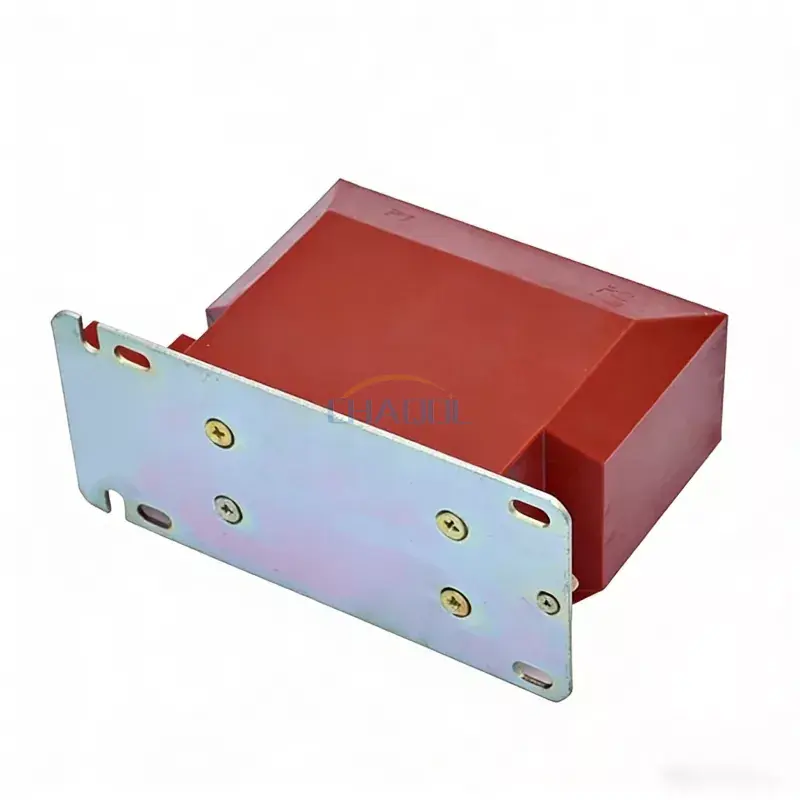

Məhsulun bazası istismar zamanı sabit fiksasiya və elektrik təhlükəsizliyini təmin edən çoxsaylı montaj deşikləri və torpaqlama terminalları ilə dizayn edilmişdir. İkincil terminal qutusu təsadüfi əlaqə və xarici müdaxilədən əlavə qorunma təmin edir.

Onun yığcam strukturu məhdud məkanda keçid sistemlərində asan quraşdırmaya imkan verir, naqillərin mürəkkəbliyini azaldır və texniki xidmətin səmərəliliyini artırır.

Tez-tez verilən suallar

S1: Bu cərəyan transformatorunun əsas funksiyası nədir?
A: Daxili orta gərginlikli sistemlərdə ölçmə və mühafizə üçün yüksək ilkin cərəyanı standartlaşdırılmış aşağı ikincili cərəyana çevirir.

S2: 10KV Daxili Cərəyan Transformatoru adətən harada quraşdırılır?
A: Əsasən qapalı keçid qurğularında, paylayıcı şkaflarda və sənaye və kommunal enerji sistemlərində yığcam yarımstansiyalarda istifadə olunur.

3-cü sual: Adi CT-lərlə müqayisədə onun əsas üstünlükləri hansılardır?
A: Epoksi qatran izolyasiyası, yığcam dizayn, yüksək dəqiqlik və nəmə və toza qarşı güclü müqavimət təklif edir, bu da onu uzunmüddətli istismar üçün uyğun edir.

S4: Müxtəlif cari diapazonları dəstəkləyə bilərmi?
Cavab: Bəli, müxtəlif yük və sistem tələblərinə uyğun olmaq üçün bir neçə əsas cərəyan reytinqi mövcuddur.

S5: Ağıllı şəbəkə tətbiqləri üçün uyğundurmu?
Cavab: Bəli, sabit siqnal çıxışı sayəsində ağıllı ölçmə sistemlərində və avtomatlaşdırılmış paylama şəbəkələrində geniş istifadə olunur.

S6: Tez-tez texniki qulluq tələb edirmi?
A: Tez-tez baxım tələb olunmur. Terminalların və izolyasiya vəziyyətinin vaxtaşırı yoxlanılması adətən kifayətdir.
