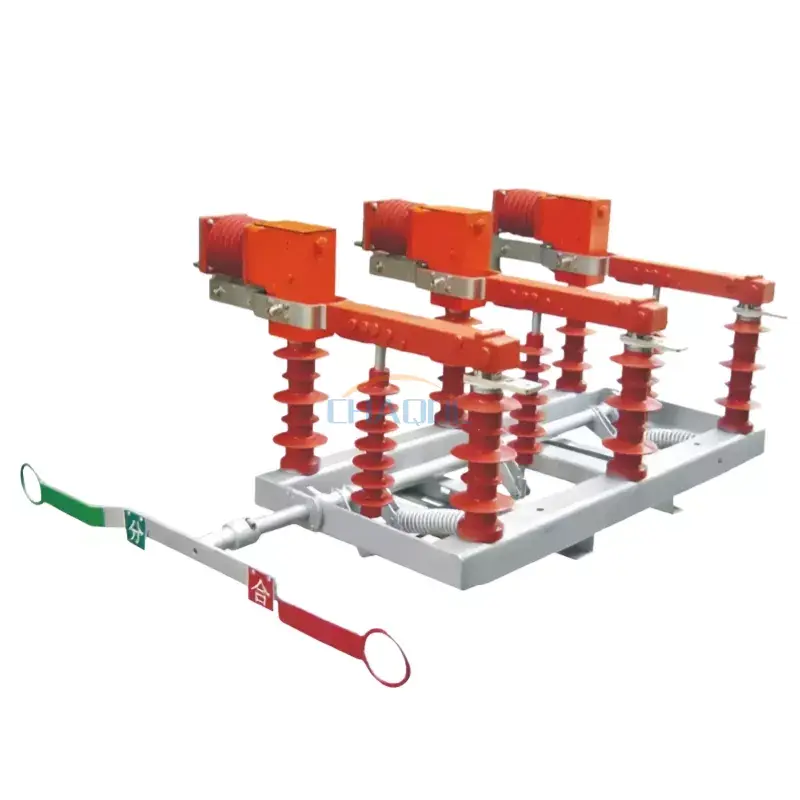

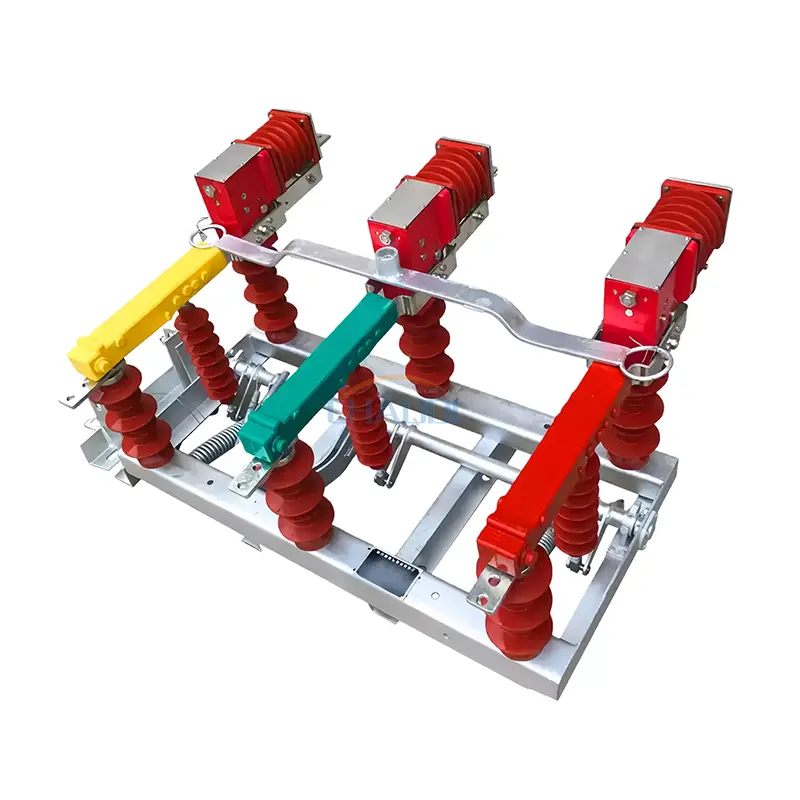

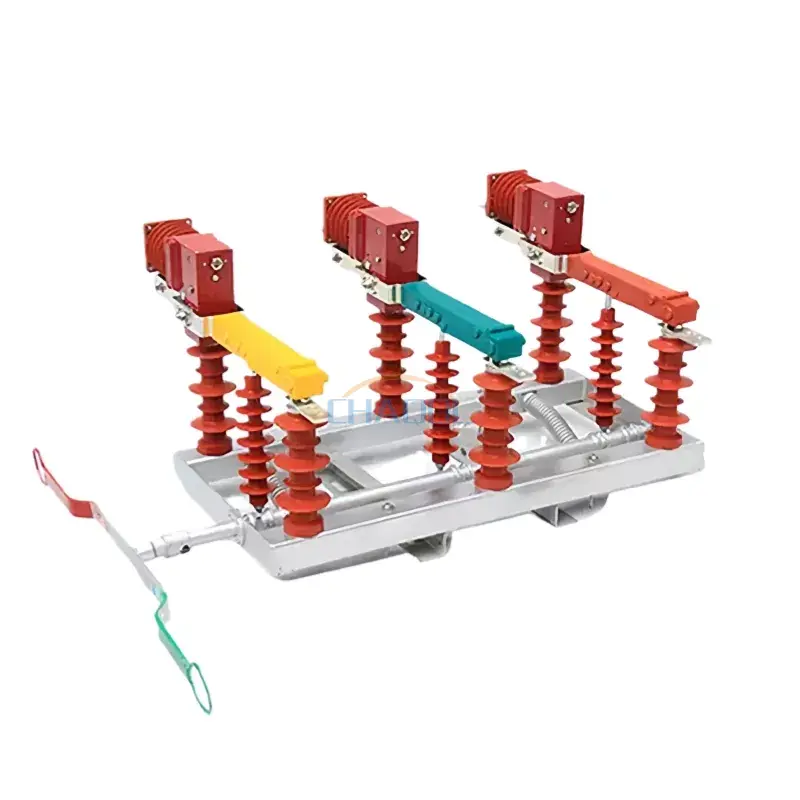

Bu açıq yüksək gərginlikli yük açarı orta gərginlikli paylayıcı şəbəkələrdə etibarlı keçid və mühafizə üçün hazırlanmışdır. Mexanik izolyasiya sistemi ilə birləşdirilmiş vakuum qövsü söndürmə quruluşu ilə dizayn edilmiş, yük və nasazlıq şəraitində sabit fasilə performansını təmin edir. İstismar təhlükəsizliyi və davamlılığın vacib olduğu kommunal xidmətlər, sənaye müəssisələri, mədən obyektləri və kimyəvi infrastruktur üçün enerji paylama sistemlərində geniş şəkildə tətbiq olunur.
Məhsul dirəyə quraşdırılmış və ya yarımstansiya konfiqurasiyalarında quraşdırmanı asanlaşdıran modul struktur planını qəbul edir. Onun möhürlənmiş izolyasiya sistemi ətraf mühitə uyğunlaşma qabiliyyətini artırır, rütubət, toz və temperatur dəyişkənliyi altında sabit işləməyə imkan verir. Praktik mühəndislik tətbiqlərində Xarici Yüksək Gərginlikli Yük Dəyişdiricisi tez-tez halqa əsas bloklarında və paylama avtomatlaşdırma sistemlərində açar keçid cihazı kimi istifadə olunur.
|
Layihənin adı |
Parametr dəyəri |
|
|
Nominal gərginlik |
12KV |
|
|
Nominal tezlik |
50Hz |
|
|
Nominal cərəyan |
630A |
|
|
Nominal aktiv yük kəsici cərəyan |
630A |
|
|
Nominal qapalı dövrə kəsici cərəyan |
630A |
|
|
Nominal aktiv yükün kəsilmə cərəyanının 5% -i |
31.5A |
|
|
Nominal kabelin doldurulması və qırılma cərəyanı |
10A |
|
|
Yüksüz transformatorun nominal qırılma qabiliyyəti |
1600KVA |
|
|
Kondansatör bankının nominal qırılma cərəyanı |
100A |
|
|
1 dəqiqəlik güc tezliyinə dözümlü gərginlik |
42/48KV |
|
|
İldırım impulsuna müqavimət gərginliyi |
75/85KV |
|
|
Nominal qısamüddətli dayanıqlı cərəyan (istilik sabitliyi) |
20KA |
|
|
Nominal qısaqapanma müddəti |
4S |
|
|
Nominal zirvə cərəyanına tab gətirmək (dinamik sabitlik) |
50KA |
|
|
Nominal qısaqapanma cərəyanı |
50KA |
|
|
Mexanik həyat |
10000 次 |
|
|
Vakuum qövsü söndürmə kontaktlarının icazə verilən aşınma qalınlığı |
1 mm |
|
|
Əl ilə işləmə anı |
≤200N.m |
|
|

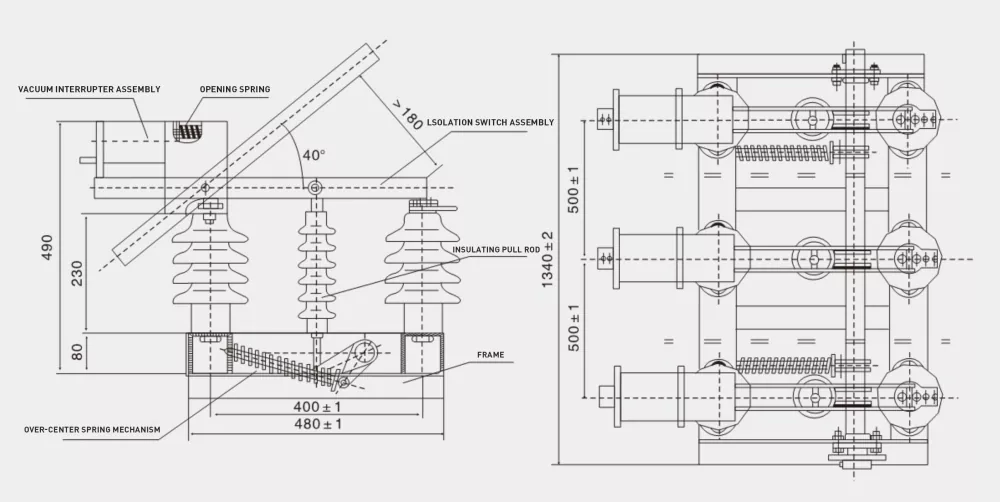

Vakuum kəsicinin yığılması və tənzimlənməsi |
Əlaqə boşluğu |
5±1mm |
|
Orta keçid sürəti |
1,1±0,2m/s |
|
|
Üç fazalı açma eyni vaxtda deyil |
＜5ms |
|
|
Üç fazalı keçid sinxronlaşdırılmır |
＜2ms |
|
|
Yerə olan məsafə |
＞200mm |
|
|
Əsas dövrə müqaviməti |
≤150μΩ |
|
Paylayıcı avtomatlaşdırma sistemlərində Xarici Yüksək Gərginlikli Yük Dəyişdiricisi, bir qayda olaraq, bölmə kommutasiyası və nasazlığın izolyasiyasını təmin etmək üçün dirəyə quraşdırılmış xətlər və ya kompakt yarımstansiyalarda quraşdırılır. O, həm ənənəvi şəbəkələr, həm də ağıllı şəbəkə təkmilləşdirmələri üçün əlverişli hala gətirərək əl və motorla idarə olunan əməliyyatı dəstəkləyir.
Baxım nöqteyi-nəzərindən o, möhürlənmiş struktur və aşınmaya davamlı kontaktlarla dizayn edilmişdir, bu da tez-tez texniki xidmətə ehtiyacı azaldır və uzunmüddətli istismarda həyat dövrü xərclərinin səmərəliliyini artırır.
S1: Xarici Yüksək Gərginlikli Yükləmə açarı tez-tez harada istifadə olunur?
A: 10kV–12kV paylayıcı sistemlərdə, o cümlədən sənaye müəssisələri, mədən sahələri, yarımstansiyalar və yüklərin dəyişdirilməsi və nasazlığın təcrid edilməsi üçün kənd elektrik şəbəkəsinin təkmilləşdirilməsi üçün geniş istifadə olunur.
S2: Uzaqdan əməliyyatı dəstəkləyə bilərmi?

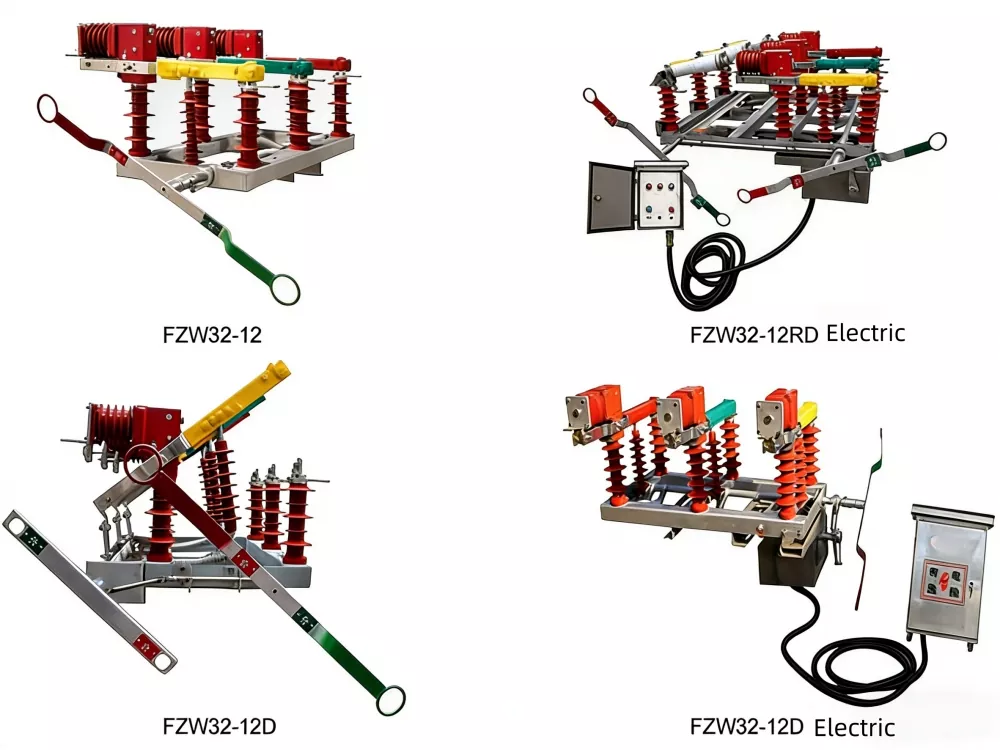

Cavab: Bəli, o, avtomatlaşdırılmış paylayıcı şəbəkələrə inteqrasiya üçün elektrik ötürücü və uzaqdan idarəetmə modulu ilə təchiz oluna bilər.
3-cü sual: Bu avadanlıq üçün hansı texniki xidmət tələb olunur?
A: Möhürlənmiş və vakuum qövs söndürmə dizaynına görə, müntəzəm texniki xidmət minimaldır, əsasən terminalların dövri yoxlanılması və işləmə mexanizminin vəziyyəti.
