Daxili yüksək gərginlikli yük açarı

Model:FZN25-12/FZR25-12D

Anqiang Power, daxili yüksək gərginlikli yük açarlarının Çin istehsalçısıdır. Bizim yük açarlarımız unikal ötürmə strukturu dizaynına malikdir, burada qövs söndürmə kamerası yalnız bağlanma və açılış anlarında yüksək gərginliyə tab gətirir. Buna görə də, onlar kompakt və yüngüldür, həm izolyasiya kontaktının, həm də qövs söndürmə kontaktının eyni vaxtda işləməsinə imkan verir.

Sorğu göndərin

Məhsul təsviri

Anqiang Gücüyeni nəsil olan FZN25 və FZRN25 seriyalarını təqdim edirdaxili yüksək gərginlikli yük açarları12kV, 50Hz halqa əsas blokları (RMU) üçün. a ilə mühəndisvakuum kəsici ilə əlaqəli birbaşa fəaliyyət göstərən təcridedici kontakt, bu açarlar çatdırırqövssüz yük yaratma/qırmavə möhkəmqısaqapanmadan qorunma(FZRN25 üçün). İstər kommunal yarımstansiya, istər külək enerjisi toplama şkafı, istərsə də sənaye zavodu işlətməyinizdən asılı olmayaraq, bizim FZN25/FZRN25 seriyamız etibarlı yük nəzarətini və təhlükəsizliyi təmin edir.

FZN25 vs FZRN25: Hansı model transformator və RMU tətbiqinizə uyğun gəlir?

FZN25-12D/T630-20

Təmiz yük açarı

✓ Nominal cərəyan:630A
✓ Qısaqapanmanın pozulması:Yoxdur (qoruyucu yoxdur)
✓ Ən yaxşısı:Kabel dövrəsinin dəyişdirilməsi, RMU əsas keçidi, tez-tez yükləmə dövrləri
✓ Tipik istifadə:1250kVA-a qədər yüksüz transformatorun dəyişdirilməsi

FZRN25-12D/T125-31.5

Qoruyucu-kombinasiya cihazı

✓ Nominal cərəyan:125A (yük) / 31.5kA (nöqsan)
✓ Qısaqapanmanın pozulması:31,5 kA (qoruyucu SDLAJ-12)
✓ Ən yaxşısı:Transformatorun ilkin qorunması, 31,5 kA-a qədər nasazlıq izolyasiyası
✓ Transfer cərəyanı:2000A (hamar qoruyucu-yük açarı koordinasiyası)

📍 Tətbiq və Seçim Bələdçisi: Real dünya ssenariləri

✅ Ssenari 1: 12kV Ring Əsas Qurğu (RMU) daxil olan/dövrə açarı kimi
istifadə edinFZN25əsas yük kəsici açarı kimi. O, 630A dövrə cərəyanını idarə edir, halqa şəbəkəsini bağlayır və açır. İnteqrasiya edilmiş torpaqlama açarı təmir zamanı təhlükəsiz torpaqla təmin edir.

✅ Ssenari 2: Transformator qidalandırıcısının qorunması (məsələn, 1000kVA, 1250kVA)
seçinFZRN25. Qoruyucu (SDLAJ-12) 31,5 kA-a qədər faza-faza və torpaq nasazlıqlarını aradan qaldıracaq, vakuum yük açarı isə 125A-a qədər normal yük cərəyanını idarə edir. Üçün mükəmməldirkülək/günəş toplayıcı şkaflarvəkompakt yarımstansiyalar.

✅ Ssenari 3: Transformatorun yüksüz keçidi (≤1250kVA)
Həm FZN25, həm də FZRN25 vakuum kəsicinin yüksək dielektrik bərpası sayəsində yüksüz transformatorları söndürə bilər. Bununla belə, tez-tez qısaqapanma xətaları gözləyirsinizsə, həmişə üstünlük verinFZRN25.

📋 Texniki xüsusiyyətlər

Layihənin adı	Parametr dəyəri
Layihənin adı	FZN25-12D/T630-20	FZRN25-12D/T125-31.5
Nominal gərginlik	12 KV
Nominal tezlik	50 Hz
Nominal dinamik sabitlik cərəyanı	50 KA	—
Nominal aktiv yük kəsici cərəyan	630 A	125 A
Nominal qapalı dövrə kəsici cərəyan	630 A	125 A
Nominal kabelin doldurulması və qırılma cərəyanı	10 A
Yüklənməmiş transformatorun söndürülməsi (gücü)	1250 KVA
Nominal qısaqapanma cərəyanı	—	31,5 KA
Nominal ötürmə cərəyanı	—	2000 A
Sigorta modeli	—	SDLAJ-12
Təsir enerjisi çıxışı	—	2-5 J (Orta)
Nominal qısaqapanma cərəyanı	50 KA
Torpaqlama açarının nominal dinamik sabitlik cərəyanı	50 KA
Torpaq açarı 2S, termal sabit cərəyan	20 KA
Köməkçi dövrənin nominal gərginliyi	AC/DC220,110
Mexanik həyat	10.000 dəfə

📐 Kontur Çizimlər və Komponentlərin Bölgüsü

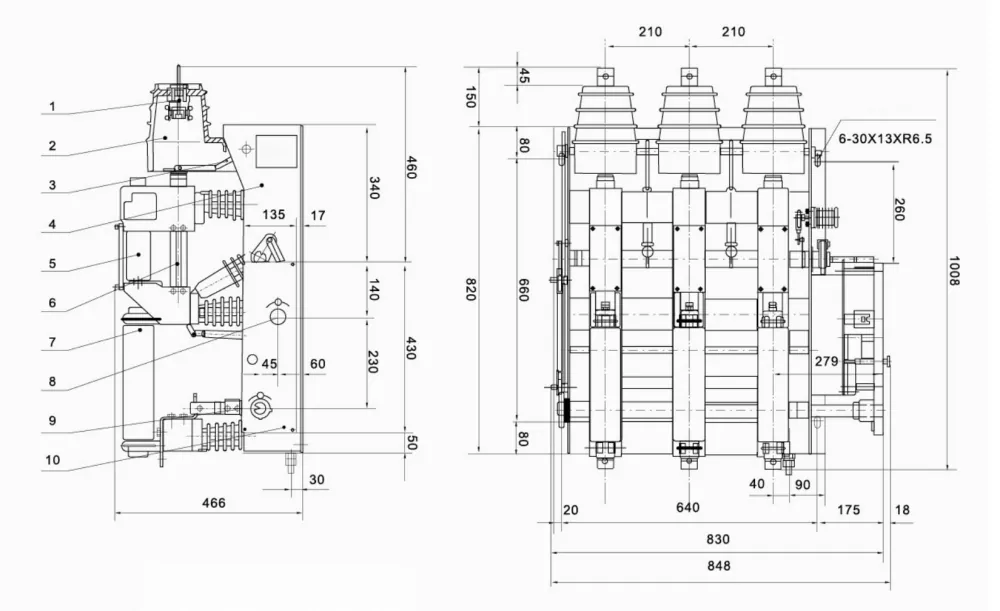

FZRN25-12D– 1. Stasionar kontakt, 2. İzolyasiya qapağı, 3. Vana, 4. Çərçivə, 5. Vakuum kəsici, 6. Keçirici silindr, 7. Qoruyucu, 8. Enerji saxlama şaftı, 9. Torpaq açarı mili, 10. İdarəetmə paneli.

FZN25-12D– eyni möhkəm konstruksiya, lakin qoruyucu tutucusuz. Birbaşa fəaliyyət təcrid kontaktı + vakuum kəsici yükün təhlükəsiz keçidini təmin edir.

Hər iki model uyğun gəlirKYN28-12, HXGN-12 və modul RMU qapaqları. Uzaqdan SCADA inteqrasiyası üçün əlavə elektrik mühərriki mexanizmi mövcuddur. CAD təsvirləri (DXF/PDF) üçün bizimlə əlaqə saxlayın.

🏭 Niyə Anqiang Gücü? – 12kV yük açarları üçün etibarlı tərəfdaşınız

Birbaşa zavod– Vasitəçi yoxdur, daha yaxşı qiymət və çatdırılma müddəti (15-25 gün).
Tip sınaqdan keçirildi– GB3804, IEC 60265-1, tam sertifikatlaşdırılmışdır.
Fərdiləşdirmə hazırdır– Elektriklə işləmə, köməkçi açarlar, xüsusi bloklamalar.
Qlobal istinadlar– Cənub-Şərqi Asiya, Yaxın Şərq, Afrika, Cənubi Amerikaya tədarük edilir.

📌 Real layihə istinadları:

✅ Filippin– 200+ ədəd FZN25-12D/T630-20 RMU kabinetinin təkmilləşdirilməsi (2024–2025) üçün Manila Metrosunda bir kommunal şirkətə verildi.

✅ Vyetnam– 150 dəst FZRN25-12D/T125-31.5 günəş ferması toplama şkaflarında yerləşdirilib (Binh Thuan əyaləti, 50 MVt layihə).

Tez-tez verilən suallar

S1: FZN25 və FZRN25 arasındakı fərq nədir?
A: FZN25 təmiz yük açarıdır (maksimum 630A, daxili qoruyucu yoxdur). FZRN25 31,5 kA-a qədər qısaqapanma cərəyanlarını kəsə bilən qoruyucu birləşmə cihazıdır (yük açarı + qoruyucu). Transformatorun qısaqapanmasından mühafizəyə ehtiyacınız olduqda FZRN25 istifadə edin.

2-ci sual: FZRN25-də “nominal ötürmə cərəyanı” nə deməkdir?
A: Ötürmə cərəyanı (2000A) qoruyucu kilidi işə salındıqda yük açarının qıra biləcəyi maksimum cərəyandır. Bu dəyərdən yuxarı, yalnız qoruyucu nasazlığı dayandırır. Anqiang Power-ın FZRN25 etibarlı koordinasiyanı təmin edir.

S3: FZN25/FZRN25-də elektrik operatoru quraşdıra bilərəmmi?
A: Bəli, hər ikisi AC/DC 110V və ya 220V ilə elektrik əməliyyatını dəstəkləyir. Uzaqdan idarəetmə və SCADA sistemləri üçün mükəmməldir.

S4: Bu yük açarlarının mexaniki ömrü nə qədərdir?
A: Möhürlənmiş vakuum kəsici və möhkəm yay mexanizmi sayəsində normal xidmət şəraitində 10.000 əməliyyat.

S5: Toplu sifarişdən əvvəl nümunələr təqdim edirsiniz?
A: Mütləq. İstehsaldan əvvəl nümunələr 7-10 gün müddətində mövcuddur. Biz həmçinin zavod şahidlərinin testlərini dəstəkləyirik.

📩 Fərdi həll və ya qiymət siyahısı lazımdır?

Bizə nominal cərəyanınızı, əməliyyat növünüzü (əllə/elektrik) və transformatorun gücünü bildirin. 24 saat ərzində cavab verəcəyik.
