Məqalənin xülasəsi:Etibarlı orta gərginlikli mühafizə sadəcə bir nasazlığı dayandırmaqdan daha çox şey tələb edir. Kommunal xidmətlər və sənaye operatorları da sürətli keçid, sabit mexaniki performans, aşağı texniki xidmət tələbləri və getdikcə daha ağıllı paylayıcı şəbəkələrlə uyğunluq tələb edir. AnAçıq havada daimi maqnit açarıbu tələblərə cavab vermək üçün vakuum kəsilməsi texnologiyasını daimi maqnit işləmə mexanizmi ilə birləşdirir. Bu məqalə texnologiyanın necə işlədiyini, harada tətbiq oluna biləcəyini, satın almadan əvvəl hansı texniki amillərin qiymətləndirilməli olduğunu və müasir enerji paylama sistemlərində əməliyyat problemlərini azaltmağa necə kömək edə biləcəyini izah edir.
Orta gərginlikli paylayıcı şəbəkələr tələb olunan şərtlər altında işləyir. Qidalandırıcıda, transformator birləşməsində, sənaye avtobusunda, dəmir yolu enerji sistemində və ya bərpa olunan enerji qurğusunda nasazlıq elektrik təchizatını kəsə və qiymətli avadanlıqları zədələyə bilər. Buna görə də dövrə açarı qoruma zəncirinin vacib hissəsidir.
Bununla belə, müasir operatorlar eyni vaxtda bir neçə problemlə üzləşirlər. Avadanlıq nəm, toz, ultrabənövşəyi radiasiya, temperatur dəyişiklikləri və digər ekoloji streslərə məruz qaldığı yerlərdə açıq havada quraşdırıla bilər. Eyni zamanda, paylayıcı şəbəkələr daha da avtomatlaşdırılır, elektrik əmrlərinə ardıcıl cavab verə bilən və ağıllı mühafizə və idarəetmə sistemləri ilə əlaqə saxlaya bilən avadanlıqlara tələbat yaradır.
Ənənəvi mexaniki idarə olunan açarlar effektiv şəkildə fəaliyyət göstərə bilər, lakin onların işləmə mexanizmləri çoxlu hərəkət edən hissələrdən ibarətdir. Mexanik aşınma, tənzimləmə tələbləri və uzun xidmət müddətində qeyri-ardıcıl əməliyyat xüsusilə tez-tez keçid tələb edən qurğularda narahatlıq yarada bilər.

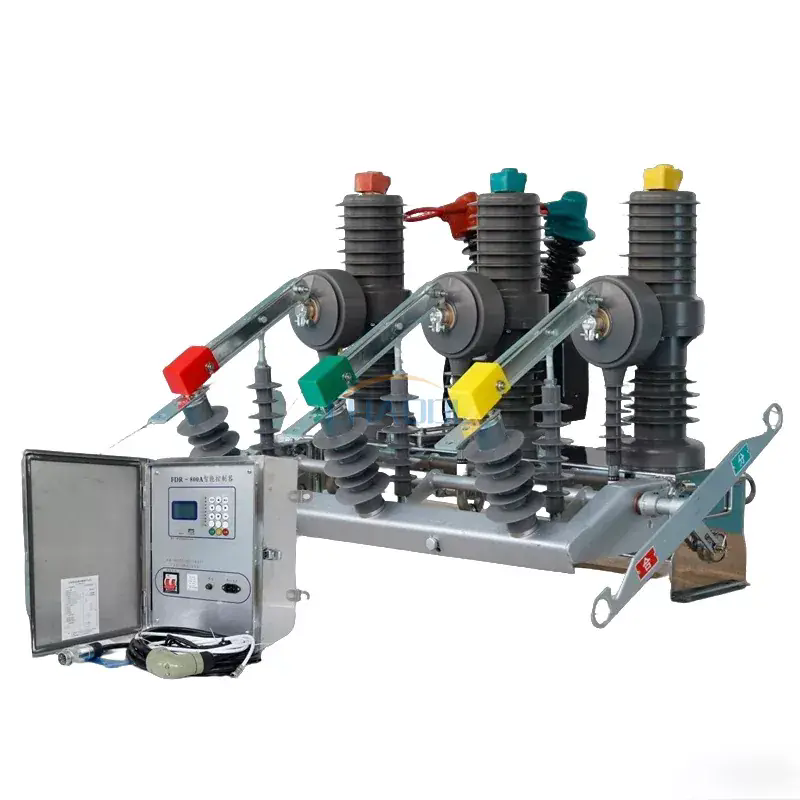

Xarici Daimi Maqnitli Devre Açıcı vakuum kəsicisini daimi maqnit ötürücü ilə birləşdirərək bu problemləri həll edir. Nəticə etibarlı əməliyyat, azaldılmış mexaniki mürəkkəblik və müasir paylama sistemlərinə inteqrasiya üçün nəzərdə tutulmuş kompakt orta gərginlikli keçid həllidir.
Əməliyyat prinsipi iki əsas texnologiyaya əsaslanır:vakuumun kəsilməsivədaimi maqnit işə salınması.
Normal işləmə zamanı elektrik açarı cərəyanın öz keçirici yolundan keçməsinə imkan verir. Mühafizə sistemi anormal vəziyyəti müəyyən etdikdə, əməliyyat mexanizmi kontaktları açmaq üçün əmr alır. Daimi maqnit ötürücüsü vakuum kəsicinin içindəki kontaktları ayıraraq mexanizmi idarə edir.
Kontaktlar ayrıldıqda, qısa müddət ərzində elektrik qövsü yarana bilər. Kontaktlar vakuum kəsicinin içərisində yerləşdiyindən, cərəyan öz təbii kəsilmə nöqtəsindən keçdikcə qövs sürətlə sönür. Daha sonra dövrə nasazlıqdan elektriklə təcrid olunur.
Bağlama əməliyyatları üçün aktuator kontaktları lazımi vəziyyətə qaytarır. İdarə olunan hərəkət təkrarlanan keçid performansını təmin etməyə kömək edir.
Bu əməliyyat ardıcıllığını aşağıdakı kimi ümumiləşdirmək olar:
Bu texnologiyaların birləşməsi operatorların mürəkkəb yay əsaslı əməliyyat strukturuna etibar etmədən sürətli keçid və etibarlı mexaniki performansa ehtiyac duyduğu yerlərdə xüsusilə faydalıdır.
Əməliyyat mexanizmi elektrik açarının etibarlılığına birbaşa təsir göstərir. Daimi maqnit mexanizmi keçid mexanizminin hərəkətini idarə etmək və onun iş mövqeyini saxlamaq üçün elektromaqnit qüvvəsindən istifadə edir.
Daha çox sayda mexaniki ötürücü elementləri ehtiva edən mexanizmlərlə müqayisədə, daimi maqnit ötürücü daha az hərəkət edən komponentə malik ola bilər. Bu, potensial mexaniki aşınma nöqtələrini azaldır və ardıcıl açılış və bağlanma davranışını qorumağa kömək edir.
| Nəzərə almaq | Daimi Maqnit Mexanizmi | Ənənəvi mexaniki mexanizm |
|---|---|---|
| Mexanik mürəkkəblik | Nisbətən sadə əməliyyat quruluşu | Daha çox mexaniki ötürmə hissələri ola bilər |
| Hərəkət edən komponentlər | Mexanik hərəkət edən hissələrin sayı azaldı | Ümumiyyətlə daha çox mexaniki komponentlər |
| Baxım tələbi | Az texniki xidmət tələb edən əməliyyat üçün nəzərdə tutulmuşdur | Dövri yoxlama və düzəliş tələb oluna bilər |
| Keçid ardıcıllığı | Stabil elektromaqnit hərəkəti | Mexanik vəziyyətdən daha çox asılı ola bilər |
| Tez-tez keçid | Təkrar əməliyyat tələb edən proqramlar üçün yaxşı uyğundur | Seçim mexanizm dizaynından və iş dövründən asılıdır |
Praktik üstünlük sadəcə komponentlərin sayının azalması deyil. Xidmətə çıxışın çətin olduğu və ya planlaşdırılmamış fasilələrin əhəmiyyətli əməliyyat xərclərinə səbəb ola biləcəyi yerlərdə elektrik açarları quraşdırıldıqda, işləmə mexanizmi də mühüm amildir.
Düzgün işlənmiş Xarici Daimi Maqnitli Devre Kesicisi bir neçə əlaqələndirilmiş elektrik, mexaniki və izolyasiya komponentlərini ehtiva edir. Hər bir komponent təhlükəsiz keçid və etibarlı işləməyə kömək edir.
Bu komponentlər birlikdə işlədiyi üçün seçim heç vaxt yalnız nominal gərginliyə əsaslanmamalıdır. Tam elektrik vəzifəsi, quraşdırma mühiti, nəzarət tələbləri və sistemin qorunması strategiyası nəzərə alınmalıdır.
Ən mühüm üstünlüklərdən biri sadələşdirilmiş mexaniki əməliyyat sistemidir. Daha az mexaniki aşınma nöqtəsi ilə müntəzəm mexaniki tənzimləmə azaldıla bilər. Bu, açıq hava yarımstansiyaları, uzaq paylayıcı şəbəkələr və texniki xidmətin əlverişsiz olduğu sənaye obyektləri üçün xüsusilə dəyərli ola bilər.
Daimi maqnit hərəkəti idarə olunan elektromaqnit hərəkətini təmin edir. Qırıcı mühafizə, avtomatlaşdırma və ya uzaqdan idarəetmə sistemləri tərəfindən təkrar-təkrar işlədildikdə ardıcıl açılış və bağlanma davranışı vacibdir.
Vakuum kəsici, qövsün söndürülməsi üçün adi izolyasiya qazlarından və ya maye mühitdən istifadə etməsini tələb etmədən qövsün effektiv kəsilməsini təmin edir. Bu, vakuum texnologiyasını bir çox orta gərginlikli paylama tətbiqləri üçün yaxşı uyğunlaşdırır.
Ötürücü səmərəli işləmək üçün nəzərdə tutulmuşdur və bu, keçid əməliyyatları üçün tələb olunan enerjini azaltmağa kömək edə bilər. Dəqiq enerji istehlakı xüsusi konfiqurasiyadan və idarəetmə sistemindən asılıdır, ona görə də son seçimdən əvvəl layihənin spesifikasiyası həmişə yoxlanılmalıdır.
Xarici paylayıcı avadanlıq ətraf mühitə məruz qalma ilə məşğul olmalıdır. Uyğun şəkildə dizayn edilmiş açıq açar qutusu daxili komponentləri nəm, toz, ultrabənövşəyi şüalara məruz qalma və dəyişən hava şəraitindən qorumağa kömək edir.
Təkrar keçidləri əhatə edən tətbiqlər üçün mexaniki dözümlülük mühüm satınalma meyarıdır. Anqiang məhsulunun spesifikasiyası onun tətbiq olunan Xarici Daimi Maqnitli Devre Keçiri konfiqurasiyası üçün 10.000 əməliyyata qədər mexaniki istifadə müddətini göstərir.
Müasir elektrik şəbəkələri getdikcə daha çox uzaqdan idarəetmə, monitorinq və nasazlığın avtomatlaşdırılmış idarə edilməsinə əsaslanır. Müvafiq şəkildə konfiqurasiya edilmiş daimi maqnit açarı operatorlara daha həssas elektrik şəbəkələri qurmağa imkan verən SCADA və paylama avtomatlaşdırma sistemləri ilə inteqrasiyanı dəstəkləyə bilər.
Yalnız adına və ya gərginlik sinfinə əsaslanan bir elektrik açarının seçilməsi uyğun olmayan konfiqurasiyaya səbəb ola bilər. Alıcılar kəsici xüsusiyyətlərini quraşdırmanın faktiki elektrik xüsusiyyətləri ilə müqayisə etməlidirlər.
| Parametr | Misal Spesifikasiya | Niyə vacibdir |
|---|---|---|
| Nominal gərginlik | 12 kV / 24 kV | Paylayıcı sistemin nominal gərginlik sinfinə uyğun olmalıdır. |
| Nominal tezlik | 50 Hz | Enerji sisteminin tezliyinə uyğun olmalıdır. |
| Nominal cərəyan | 630 A / 1250 A | Davamlı cərəyan keçirmə qabiliyyətini müəyyən edir. |
| Qısaqapanma cərəyanı | 20 kA / 25 kA | Qırıcının nasaz cərəyanı kəsmə qabiliyyətini göstərir. |
| Pik cərəyana tab gətirir | 50 kA / 63 kA | Qısamüddətli elektromaqnit gərginliyini qiymətləndirmək üçün vacibdir. |
| İldırım impulsuna müqavimət gərginliyi | 125 kV / 145 kV | İzolyasiya koordinasiyası və müvəqqəti qorunma üçün vacibdir. |
| Mexanik həyat | 10.000-ə qədər əməliyyat | Tez-tez keçid gözlənildikdə faydalıdır. |
Anqiang tərəfindən təqdim edilən məhsul məlumatında müvafiq modellər üçün 12 kV və 24 kV nominal gərginlik konfiqurasiyaları, 630 A və 1250 A nominal cərəyanlar və 20 kA və 25 kA qısaqapanma qabiliyyəti sadalanır.
Faktiki seçim, hər bir konfiqurasiyanın eyni reytinqlərə malik olduğunu güman etməkdənsə, həmişə tam sistem dizaynına, tətbiq olunan standartlara, mühafizə koordinasiyasına və layihəyə xas tələblərə əsaslanmalıdır.
Xarici tikinti, vakuum kəsilməsi və daimi maqnit əməliyyatının birləşməsi bu avadanlığı geniş orta gərginlikli tətbiqlər üçün uyğun edir.
Anqiang, Xarici Daimi Maqnitli Devre Açıcısının tətbiq sahələri arasında kommunal yarımstansiyaları, paylayıcı şəbəkələri, dəmir yolu elektrikləşdirməsini, mədənçıxarma, sənaye enerji sistemlərini və bərpa olunan enerji qurğularını müəyyən edir.
Düzgün kəsici məhsul kataloqundan deyil, elektrik sistemindən başlayaraq seçilməlidir. Praktik seçim prosesi həm dəqiqləşdirmənin, həm də lazımsız həddən artıq ölçülərin qarşısını ala bilər.
Bu yanaşma yalnız nominal cari və ya satınalma qiymətinə görə kəsici seçməkdən daha etibarlıdır. Avadanlığa qulluq etmək çətin olarsa, idarəetmə sistemi ilə uyğun gəlmirsə və ya nasazlıq səviyyəsinə düzgün uyğun gəlmirsə, daha aşağı ilkin xərc baha ola bilər.
Daimi maqnit açarları mexaniki təmiri azaltmaq üçün nəzərdə tutulsa da, aşağı texniki xidmət sıfır yoxlama demək deyil. Orta gərginlikli avadanlıq üçün nizam-intizamlı əməliyyat proqramı vacib olaraq qalır.
Xarici avadanlıqlar üçün ətraf mühitin yoxlanılması xüsusilə vacibdir. Rütubət, çirklənmə, korroziya və mexaniki zədələnmə, hətta açarın özü möhkəm dizayna malik olsa belə, tədricən izolyasiyaya və işləmə etibarlılığına təsir göstərə bilər.
Buna görə də, profilaktik baxım proqramı elektrik açarını təcrid olunmuş komponent kimi nəzərdən keçirməkdənsə, tam quraşdırmaya diqqət yetirməlidir.
Xarici Daimi Maqnitli Devre Kesicisi vakuum kəsicisini daimi maqnit işləmə mexanizmi ilə birləşdirən orta gərginlikli elektrik açarıdır. Xarici paylayıcı və sənaye enerji sistemlərində etibarlı keçid və nasazlıqların kəsilməsi üçün nəzərdə tutulmuşdur.
Konfiqurasiya istehsalçıdan və layihə tələblərindən asılıdır. Anqiang-ın ZW32-12G və ZW32-24G məhsul ailəsi 12 kV və 24 kV orta gərginlikli tətbiqlər üçün nəzərdə tutulub.
Mexanizm mexaniki mürəkkəbliyi azalda bilər, ardıcıl keçid hərəkətini təmin edə, mexaniki aşınmanı azalda bilər və az texniki xidmət tələb edən əməliyyatı dəstəkləyə bilər. Bu xüsusiyyətlər tez-tez keçidə məruz qalan avadanlıqlar üçün xüsusilə dəyərlidir.
Bəli. Uyğun şəkildə konfiqurasiya edilmiş bölmə paylama avtomatlaşdırılması, SCADA, uzaqdan monitorinq və ağıllı mühafizə sistemləri ilə inteqrasiya oluna bilər. Hər bir layihə üçün dəqiq rabitə və nəzarət konfiqurasiyası təsdiq edilməlidir.
Bəli. Xarici daimi maqnit açarları günəş və külək enerjisi paylama sistemlərinin gərginlik, cərəyan, nasazlıq, izolyasiya və idarəetmə xüsusiyyətlərinin quraşdırma tələblərinə uyğun olduğu orta gərginlikli bölmələrində istifadə edilə bilər.
Mexanik dayanıqlıq xüsusi modeldən və iş şəraitindən asılıdır. Tətbiq olunan Anqiang spesifikasiyası 10.000-ə qədər əməliyyatın mexaniki ömrünü siyahıya alır.
Dəqiq texniki tövsiyə üçün sistem gərginliyini, nominal cərəyanı, qısaqapanma səviyyəsini, tezliyi, quraşdırma mühitini, keçid vəzifəsini, idarəetmə gərginliyini, avtomatlaşdırma tələblərini, montaj təşkilini və hər hansı müvafiq layihə standartlarını təmin edin. Bu məlumatı erkən təqdim etmək, sonradan spesifikasiya dəyişikliklərini azalda bilər.
Xarici Daimi Maqnitli Devre Kesicisi, fərqli ötürücü ilə adi kommutasiya qurğusundan daha çox şeydir. Vakuum kəsilməsini daimi maqnit işləməsi ilə birləşdirərək, o, müasir orta gərginlikli şəbəkələrin bir neçə praktik tələblərinə cavab verir: etibarlı keçid, azaldılmış mexaniki mürəkkəblik, aşağı texniki xidmət tələbləri, açıq havada uyğunlaşma və getdikcə avtomatlaşdırılmış enerji paylama sistemləri ilə uyğunluq.
Alıcılar üçün ən vacib məqam elektrik açarını faktiki elektrik rüsumuna uyğunlaşdırmaqdır. Nominal gərginlik, davamlı cərəyan, qısaqapanmanın kəsilməsi qabiliyyəti, izolyasiya səviyyəsi, keçid tezliyi, ətraf mühit şəraiti, idarəetmə arxitekturası və quraşdırma tələbləri yekun qərar qəbul edilməzdən əvvəl qiymətləndirilməlidir.
Anqiang, təxminən 12 kV və 24 kV sistemlər və paylayıcı şəbəkələrdən və yarımstansiyalardan tutmuş sənaye, dəmir yolu, mədənçıxarma və bərpa olunan enerji layihələrinə qədər dəyişən tətbiqlər üçün nəzərdə tutulmuş konfiqurasiyaları ilə orta gərginlikli tətbiqlər üçün Xarici Daimi Maqnitli Devre Kesici həllər təqdim edir.
Orta gərginlikli layihəniz üçün etibarlı açıq havada daimi maqnit açarı axtarırsınız?Sistem gərginliyini, nominal cərəyanı, nasazlıq səviyyəsini, quraşdırma mühitini və nəzarət tələblərini onunla paylaşınAnqianguyğun konfiqurasiyanı müzakirə etmək.Bizimlə əlaqə saxlayınməhsul məlumatı, texniki dəstək və tətbiqinizə uyğun həll üçün.
Əhəmiyyətli:Elektrik açarının seçilməsi və quraşdırılması müvafiq yerli standartlara, sistemin mühafizəsi tələblərinə və istehsalçının texniki sənədlərinə uyğun olaraq ixtisaslı elektrik mütəxəssisləri tərəfindən həyata keçirilməlidir.
