Məqalənin xülasəsi: A Əsas cərəyan transformatoru vasitəsiləAC cərəyanını ölçmək və ölçmə alətlərini yüksək cərəyan keçiricilərinə birbaşa bağlamadan dövrə qorunmasını dəstəkləmək üçün praktiki üsul təqdim edir.Anqiang Gücüorta gərginlikli keçid qurğuları, ölçmə panelləri, RMU, GIS, yığcam yarımstansiyalar və sənaye enerji sistemləri daxil olmaqla, enerji paylama tətbiqləri üçün LMZC-10 seriyasını hazırlayır. Toroidal silikon polad nüvəsi, mis ikincil sarğı, epoksi qatran izolyasiyası və yığcam konstruksiyası ilə bu transformator sabit cərəyan nümunəsi və etibarlı uzunmüddətli işləmə üçün nəzərdə tutulmuşdur.
Mündəricat
- Nüvə cərəyan transformatoru nədir?
- Nüvə cərəyan transformatoru necə işləyir?
- Struktur Dizayn nədir?
- Hansı Texniki Parametrlər Daha Əhəmiyyətlidir?
- Nüvə cərəyan transformatoru harada istifadə olunur?
- Əsas Performans Üstünlükləri Nələrdir?
- Doğru Modeli Necə Seçməlisiniz?
- Hansı quraşdırma təcrübələrinə əməl edilməlidir?
- Tez-tez verilən suallar
- Nəticə

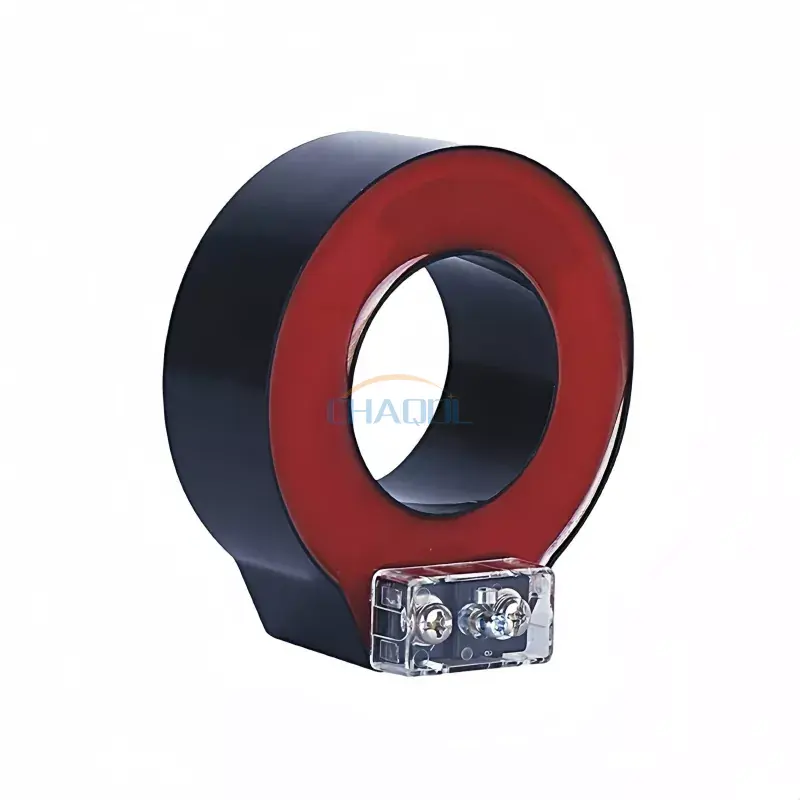

Nüvə cərəyan transformatoru nədir?
Əsas Cərəyan Transformatoru yüksək ilkin cərəyanı ölçmə alətləri, sayğaclar və qoruyucu relelər tərəfindən təhlükəsiz istifadə oluna bilən daha aşağı, standartlaşdırılmış ikincil cərəyana çevirmək üçün nəzərdə tutulmuş elektrik aləti transformatorudur. Ölçmə dövrəsini birbaşa yüksək cərəyan keçiricisinə birləşdirmək əvəzinə, birincil kabel və ya şin transformatorun nüvəsindən keçir.
Anqiang Gücü-dan LMZC-10 seriyası 35 kV-dan aşağı işləmə gərginliyi olan AC enerji sistemləri üçün nəzərdə tutulmuşdur. Layihə tələblərinə uyğun olaraq 10kV, 24kV və 35kV kimi gərginlik səviyyələrini əhatə edən proqramlar üçün konfiqurasiya edilə bilər. Onun strukturu etibarlı cərəyan seçmə, ölçmə və rele qorunmasının vacib olduğu tətbiqlər üçün uyğundur.
Xüsusi bir ilkin sarğı ola bilən adi transformatordan fərqli olaraq, nüvəli dizayn əsas növbə kimi nüvədən keçən keçiricidən istifadə edir. Bu konstruksiya uyğun sistemlərə inteqrasiyanı asanlaşdırarkən elektrik paylayıcı avadanlıqlar üçün kompakt həll təmin edə bilər.
Nüvə cərəyan transformatoru necə işləyir?
İş prinsipi elektromaqnit induksiyasına əsaslanır. Alternativ cərəyan ilkin keçiricidən keçdikdə, keçiricinin ətrafında bir maqnit sahəsi yaradır. Maqnit axını transformatorun nüvəsindən keçir və ikincil sarğıda mütənasib cərəyan yaradır.
Yaranan ikincil cərəyan adətən ölçmə və ya mühafizə avadanlığına qoşulmaq üçün standartlaşdırılır. LMZC-10 üçün ikinci dərəcəli cərəyan seçimlərinə seçilmiş konfiqurasiyadan asılı olaraq 5A və 1A daxildir.
Əsas əməliyyat prosesini aşağıdakı kimi ümumiləşdirmək olar:
- Əsas kabel və ya şin sistem cərəyanını daşıyır.
- Əsas dirijor maqnit nüvəsindən keçir.
- Alternativ cərəyan nüvədə maqnit axını yaradır.
- İkincil sarım maqnit axınına cavab verir.
- Azaldılmış ikincili cərəyan ölçmə və ya qoruma dövrəsinə verilir.
- Qoşulmuş avadanlıq monitorinq, ölçmə və ya qoruyucu funksiyalar üçün siqnaldan istifadə edir.
Bu tənzimləmə ölçmə dövrəsini əsas güc keçiricisindən ayıraraq, bir çox paylama proqramlarında cari monitorinqi daha praktik edir.
Struktur Dizayn nədir?
Transformatorun konstruksiyası ölçmə sabitliyinə, izolyasiya performansına, ətraf mühitə qarşı müqavimətə və xidmət müddətinə birbaşa təsir göstərir. LMZC-10, epoksi qatran tökmə izolyasiyası ilə birləşdirilmiş toroidal silikon polad nüvədən istifadə edir.
Əsas və maqnit dövrə
Toroidal silikon polad nüvə elektromaqnit induksiyası üçün lazım olan maqnit yolunu təmin edir. Düzgün dizayn edilmiş maqnit dövrə sabit cərəyan çevrilmə xüsusiyyətlərini saxlamağa kömək edir və etibarlı ölçmə performansını dəstəkləyir.
Əsas dirijor
Nüvədən keçən əsas dirijor birdövrəli birincil sarım kimi fəaliyyət göstərir. Bu tənzimləmə transformatora adi çoxdövrəli ilkin sarğı tələb etmədən mövcud kabel və ya shinanın vasitəsilə axan cərəyanı ölçməyə imkan verir.
İkincil sarma
İkincil sarım, qoşulmuş sayğaclar və qoruyucu qurğular üçün sabit çıxış cərəyanı yaratmaq üçün yüksək keçiriciliyə malik mis teldən istifadə edir. İkinci dövrə düzgün qoşulmalı və avadanlıq dizaynına və müvafiq elektrik təhlükəsizliyi prosedurlarına uyğun işlənməlidir.
İzolyasiya və mənzil
Məhsul epoksi qatran izolyasiyasından və alov gecikdirən ABS korpusundan istifadə edir. Möhürlənmiş şəffaf terminal qapağı, həmçinin daha təhlükəsiz naqil və texniki xidmət işlərini dəstəkləməklə yanaşı, əlaqə sahəsinin ətrafında görmə qabiliyyətini yaxşılaşdırmaq üçün nəzərdə tutulmuşdur.
Hansı Texniki Parametrlər Daha Əhəmiyyətlidir?
Cərəyan transformatorunun seçilməsi sadəcə nominal cərəyanın uyğunlaşdırılmasından daha çox tələb edir. Mühəndislər elektrik sistemini, ölçmə məqsədini, quraşdırma ölçülərini, dəqiqlik tələblərini və mühafizə tələblərini birlikdə qiymətləndirməlidirlər.
| Parametr | LMZC-10 İstinad | Niyə vacibdir |
|---|---|---|
| Məhsul modeli | LMZC-10 | Tətbiq olunan məhsul konfiqurasiyasını müəyyən edir |
| Nominal tezlik | 50/60Hz | Ümumi AC güc sistemi tezliklərinə uyğundur |
| İkinci dərəcəli cərəyan | 1A / 5A | Qoşulmuş avadanlıqla uyğunluğu müəyyən edir |
| Material | Alov gecikdirən ABS | Mexanik qoruma və elektrik təhlükəsizliyini dəstəkləyir |
| Əsas | Toroidal silikon polad | Cari çevrilmə üçün maqnit yolunu təmin edir |
| İzolyasiya | Epoksi qatran tökmə | İzolyasiyanı və ətraf mühitə davamlılığı artırır |
| Tətbiq olunan sistem gərginliyi | 35 kV-dan aşağı | Nəzərdə tutulan elektrik tətbiqi diapazonunu müəyyən edir |
Dəqiqlik sinfi və nominal yük də diqqətlə nəzərdən keçirilməlidir. Fərqli tətbiqlər üçün ölçmə cərəyanı transformatoru, qoruyucu cərəyan transformatoru və ya ikili sarğı konfiqurasiyası tələb oluna bilər. Tələb olunan ilkin cərəyan diapazonu yalnız maksimum mümkün cərəyandan seçilməkdənsə, faktiki iş şəraitinə uyğunlaşdırılmalıdır.
Nüvə cərəyan transformatoru harada istifadə olunur?
Yığcam struktur və birbaşa keçirici-nüvə təşkili bu tip transformatoru bir sıra elektrik ölçmə və mühafizə tətbiqləri üçün uyğun edir.
- Elektrik paylayıcı şkaflar:Paylayıcı avadanlıq daxilində cari ölçmə və monitorinqi dəstəkləyir.
- Ölçmə panelləri:Elektrik ölçmə sistemləri üçün cari siqnalları təmin edir.
- Orta gərginlikli keçid qurğuları:Uyğun GIS, RMU və keçid qurğuları konfiqurasiyalarına inteqrasiya oluna bilər.
- Yarımstansiyalar:Cari seçmə və rele qorunması funksiyalarını dəstəkləyir.
- Sənaye avtomatlaşdırılması:Sənaye güc idarəetmə sistemləri daxilində elektrik monitorinqini təmin edir.
- Bərpa olunan enerji sistemləri:Elektrik dizaynı və transformator spesifikasiyalarının uyğun olduğu yerlərdə cari monitorinqi dəstəkləyə bilər.
- Yenidənqurma layihələri:Uyğun bölünmüş nüvəli konfiqurasiya, sistem dizaynının icazə verdiyi yerlərdə mövcud keçiricilər ətrafında quraşdırmanı asanlaşdıra bilər.
Təkmilləşdirmə işləri üçün seçimdən əvvəl quraşdırma şərtləri qiymətləndirilməlidir. Əsas pəncərə, keçiricinin ölçüsü, nominal cərəyan, izolyasiya tələbləri və mövcud quraşdırma sahəsi bütün faktiki sistemə uyğun olmalıdır.
Əsas Performans Üstünlükləri Nələrdir?
Kompakt inteqrasiya
Halqa tipli quruluş, elektrik şkafları və keçid qurğuları üçün kompakt ölçmə quruluşu yaradaraq, əsas keçiricinin nüvədən keçməsinə imkan verir.
Stabil Cari Ölçmə
Toroidal silikon polad nüvəsi və mis ikincil sarğı ölçmə və qoruma tətbiqləri üçün sabit cərəyan çevrilmə xüsusiyyətlərini təmin etmək üçün nəzərdə tutulmuşdur.
İzolyasiya Mühafizəsi
Epoksi qatran tökmə elektrik izolyasiyasını təmin edir və nəm, toz və mexaniki ekoloji streslərə qarşı müqavimət göstərir.
Çevik Tətbiq
Seriya müxtəlif əsas cərəyan diapazonları və dəqiqlik tələbləri üçün konfiqurasiya edilə bilər. Buna görə də, məhsul seçimi tətbiqin ölçmə, qoruma və ya birləşmiş funksiyalara diqqət yetirməsinə əsaslana bilər.
Azaldılmış quraşdırma mürəkkəbliyi
Tətbiq olunan transformator konfiqurasiyası və sistem şərtləri buna imkan verdikdə, nüvəli və ya bölünmüş nüvəli tənzimləmə cari ölçməni mövcud elektrik infrastrukturuna inteqrasiya etmək üçün tələb olunan işi azalda bilər.
Doğru Modeli Necə Seçməlisiniz?
Etibarlı seçim prosesi transformatorun fiziki görünüşündən deyil, elektrik sistemindən başlayır. Sifariş verməzdən əvvəl mühəndislər və satınalma qrupları aşağıdakı məlumatları təsdiqləməlidirlər:
- Əsas cərəyan:Dirijorun nominal və gözlənilən əməliyyat cərəyanını təyin edin.
- Sistem gərginliyi:Transformatorun nəzərdə tutulan gərginlik səviyyəsinə uyğun olduğunu təsdiqləyin.
- Tezlik:Tətbiqin 50Hz və ya 60Hz əməliyyatından istifadə etdiyini yoxlayın.
- İkinci dərəcəli çıxış:Qoşulmuş sayğac, rele və ya monitorinq avadanlığına uyğun olaraq 1A və ya 5A seçin.
- Dəqiqlik sinfi:Transformatorun ölçmə, ölçmə və ya mühafizə üçün istifadə edilib-edilməməsinə uyğun olaraq dəqiqlik tələbini müəyyənləşdirin.
- Yük:İkincil dövrənin tələb olunan VA reytinqini yoxlayın.
- Əsas pəncərə:Əsas kabelin və ya şininin nüvədən fiziki olaraq keçə bildiyinə əmin olun.
- Quraşdırma mühiti:Daxili/açıq şəraiti, temperaturu, rütubəti, çirklənməni və mövcud korpusun qorunmasını təsdiq edin.
Daha böyük elektrik layihələri üçün bu parametrlər tam qorunma və ölçmə dizaynı ilə birlikdə nəzərdən keçirilməlidir. Düzgün seçilmiş cərəyan transformatoru transformator və aşağı axın monitorinq avadanlığı arasında uyğunsuzluğun qarşısını alır.
Hansı quraşdırma təcrübələrinə əməl edilməlidir?
Düzgün quraşdırma həm elektrik təhlükəsizliyi, həm də ölçmə performansı üçün vacibdir. Əsas dirijor məhsulun dizaynında göstərildiyi kimi nüvənin mərkəzindən keçərək nəzərdə tutulan maqnit axınının paylanmasını təmin etməlidir.
- Quraşdırmadan əvvəl transformatorun reytinqini təsdiqləyin.
- Əsas keçiricinin əsas pəncərədən düzgün oturduğunu yoxlayın.
- Konduktoru öz daxilində uyğun şəkildə yerləşdirin.
- İkincil terminalların düzgün qoşulduğundan əmin olun.
- İkincil torpaqlama üçün müvafiq tələblərə əməl edin.
- Təhlükəsiz açıq dövrə şəraitində cərəyan transformatorunun ikincil dövrəsini işlətməyin.
- Lazım gələrsə, uyğun izolyasiya edilmiş montaj avadanlıqlarından istifadə edin.
- Planlı təmir zamanı terminalları və izolyasiyanı yoxlayın.
Elektrik quraşdırma işləri həmişə müvafiq yerli qaydalara, sistem təsvirlərinə və istehsalçı təlimatlarına uyğun olaraq ixtisaslı işçilər tərəfindən aparılmalıdır.
Tez-tez verilən suallar
Əsas cərəyan transformatorunun əsas məqsədi nədir?
Onun əsas məqsədi yüksək AC cərəyanını ölçmə, ölçmə, monitorinq və rele qorunması üçün istifadə oluna bilən daha aşağı ikincili cərəyana çevirməkdir.
LMZC-10 üçün hansı ikinci dərəcəli cari seçimlər mövcuddur?
LMZC-10 məhsul məlumatında 1A və 5A ikincil cərəyan seçimləri göstərilir. Müvafiq seçim qoşulmuş ölçmə və ya mühafizə avadanlığının tələblərindən asılıdır.
Transformator hansı gərginlik diapazonu üçün nəzərdə tutulub?
LMZC-10, layihə tələblərinə uyğun olaraq 10kV, 24kV və 35kV kimi tətbiqlər üçün fərdiləşdirmə ilə 35kV-dan aşağı işləmə gərginliyi olan AC enerji sistemləri üçün nəzərdə tutulub.
Təkmilləşdirmə tətbiqləri üçün əsaslı dizayn istifadə edilə bilərmi?
Bəli. Uyğun nüvəli və ya bölünmüş nüvəli konfiqurasiya yenidənqurma və texniki xidmət layihələri üçün faydalı ola bilər, çünki əsas dirijor adi xüsusi ilkin sarğı tələb etmədən transformatordan keçə bilər. Faktiki quraşdırma mümkünlüyü xüsusi sistem konfiqurasiyasından asılıdır.
LMZC-10 tikintisində hansı materiallardan istifadə olunur?
Transformator toroidal silikon polad nüvədən, yüksək keçiriciliyə malik mis ikincil sarğıdan, epoksi qatran tökmə izolyasiyasından və alov gecikdirən ABS korpusundan istifadə edir.
Məhsul açıq quraşdırma üçün uyğundurmu?
İstinad edilən məhsul məlumatı əsasən daxili tətbiqləri təsvir edir. Buna görə də açıq havada istifadə korpusa, ətraf mühit şəraitinə, izolyasiya tələblərinə və layihəyə xas konfiqurasiyaya uyğun olaraq qiymətləndirilməlidir.
Nəticə
A Through Core Cərəyan Transformatoru, maqnit nüvəsi vasitəsilə əsas keçirici kimi əsas kabeldən və ya şindən istifadə etməklə enerji paylama sistemlərində cərəyanın ölçülməsinə və qorunmasına praktiki yanaşma təklif edir. Kommutasiya qurğuları, paylayıcı şkaflar, ölçmə panelləri, yarımstansiyalar və sənaye enerji sistemləri ilə əlaqəli tətbiqlər üçün əsas cərəyan, gərginlik, tezlik, ikincil çıxış, dəqiqlik, yük və quraşdırma ölçülərinin diqqətlə uyğunlaşdırılması vacibdir.
Anqiang Gücü-ın LMZC-10-u etibarlı cərəyan seçmə və mühafizə tələb edən tətbiqlər üçün toroidal silikon polad nüvəni, mis ikincili sarğı, epoksi qatran izolyasiyasını və yığcam korpusu özündə birləşdirir. Əgər siz yeni quraşdırma, təkmilləşdirmə layihəsi və ya fərdiləşdirilmiş enerji paylama sistemi üçün cərəyan transformatoru seçirsinizsə, əsas cərəyan transformatorunun spesifikasiyalarını nəzərdən keçirin vəbizimlə əlaqə saxlayınuyğun həlli müzakirə etmək üçün nominal cərəyan, gərginlik səviyyəsi, dəqiqlik sinifi, ikincil cərəyan və quraşdırma tələbləri ilə.
