10KV qapalı cərəyan transformatoru orta gərginlikli sistemlərdə ölçmə və mühafizəni necə yaxşılaşdıra bilər

Anqiang Gücüinkişaf etdirir10KV Daxili Cərəyan Transformatorutam qapalı epoksi qatran izolyasiyası, 5A/1A ikincil cərəyan seçimləri və daxili enerji paylama tətbiqləri üçün çoxlu əsas cərəyan konfiqurasiyalarına malik LZZBJ9-10 modeli ilə orta gərginlik ölçmə və rele qorunması üçün.

Cərəyan transformatoru orta gərginlikli elektrik sistemlərinin əsas komponentidir, çünki o, yüksək ilkin cərəyanı sayğaclar, monitorinq avadanlığı və mühafizə röleləri tərəfindən təhlükəsiz şəkildə emal edilə bilən standartlaşdırılmış ikinci dərəcəli siqnala çevirir. LZZBJ9-10 10KV Daxili Cərəyan Transformatoru 50Hz və ya 60Hz-də 10KV və aşağıda AC sxemləri üçün nəzərdə tutulmuşdur. Onun tam qapalı epoksi qatran konstruksiyası izolyasiya, mexaniki qorunma və kompakt quraşdırmanı bir strukturda birləşdirir. 5A ilə 2500A arasında dəyişən ilkin cərəyan seçimləri, 1A və ya 5A ikincil cərəyan və 12/42/75KV izolyasiya səviyyəsi ilə müxtəlif ölçmə və mühafizə tələbləri üçün konfiqurasiya edilə bilər.

Mündəricat

1. 10KV daxili cərəyan transformatoru nədir?
2. Orta Gərginlikli Sistemdə Necə İşləyir?
3. Alıcılar hansı texniki parametrləri yoxlamalıdırlar?
4. Hansı Dizayn Xüsusiyyətləri Etibarlı Əməliyyatı Dəstəkləyir?
5. Ümumiyyətlə Harada İstifadə Edilir?
6. Doğru CT-ni necə seçməlisiniz?
7. Tez-tez verilən suallar
8. Fərdi Həll üçün Anqiang Power ilə danışın

10KV daxili cərəyan transformatoru nədir?

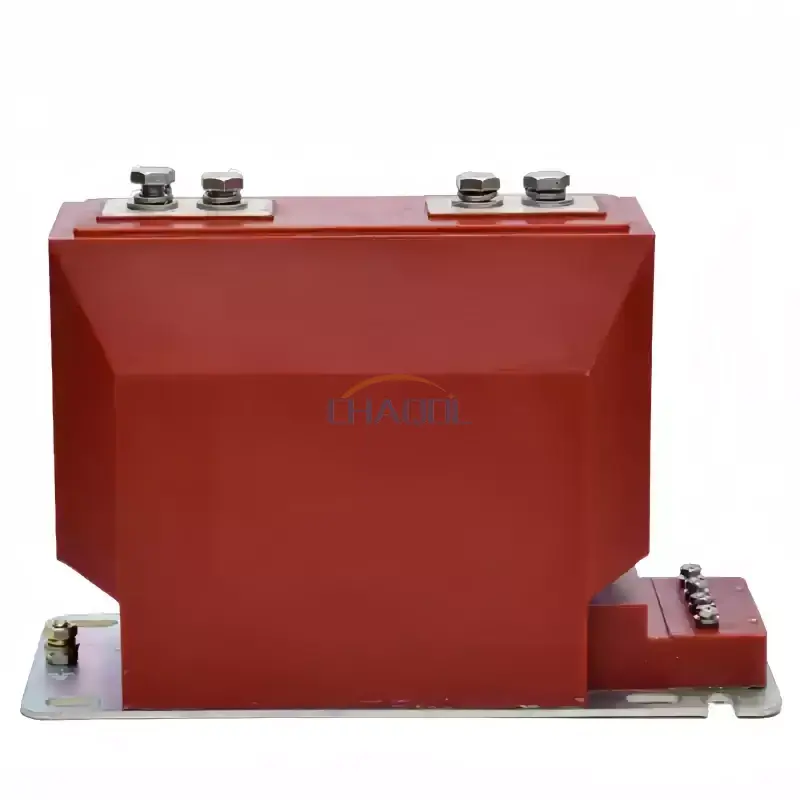

10KV Daxili Cərəyan Transformatoru orta gərginlikli daxili elektrik sistemlərində cərəyanı ölçmək və izləmək üçün nəzərdə tutulmuş alət transformatorudur. Ölçmə vasitələrini və qoruyucu releləri birbaşa yüksək ilkin cərəyanlara qoşmaq əvəzinə, transformator cərəyanı aşağı axın avadanlığı tərəfindən idarə oluna bilən standartlaşdırılmış ikinci dərəcəli dəyərə qədər azaldır.

LZZBJ9-10 modeli nominal tezliyi 50Hz və ya 60Hz olan 10KV və aşağı sxemlər üçün nəzərdə tutulmuşdur. İstehsalçının spesifikasiyasına əsasən, o, tam qapalı epoksi qatran strukturundan istifadə edir və cari ölçmə, enerji ölçmə və rele qorunması üçün uyğundur.

Bu tənzimləmə istifadə edilə bilən cərəyan siqnalını təmin edərkən əsas dövrə ilə ölçmə və ya mühafizə avadanlığı arasında elektrik izolyasiyası yaradır. Nəticədə, KT yüksək güclü elektrik avadanlıqları və aşağı səviyyəli monitorinq sistemləri arasında mühüm interfeysə çevrilir.

Orta Gərginlikli Sistemdə Necə İşləyir?

İş prinsipi elektromaqnit induksiyasına əsaslanır. Cərəyan əsas keçiricidən keçdikdə, CT nüvəsində bir maqnit sahəsi yaradır. İkincil sarım daha sonra sayğaclara, qoruyucu rölelərə və ya monitorinq cihazlarına qoşula bilən mütənasib bir cərəyan yaradır.

Məsələn, bir enerji paylama sistemi əsas tərəfdə yüzlərlə və ya minlərlə amper daşıya bilər, qoşulmuş monitorinq avadanlığı isə daha kiçik standartlaşdırılmış cərəyan üçün nəzərdə tutulmuşdur. Düzgün seçilmiş CT tələb olunan transformasiya nisbətini təmin edir ki, ikincil dövrə əsas iş şəraitini təmsil etsin.

Ölçmə və mühafizə funksiyaları

• Cari ölçmə:Elektrik sayğacları və monitorinq avadanlığı üçün mütənasib siqnal verir.
• Enerji idarəetməsi:Elektrik istehlakını və iş şəraitini izləmək üçün istifadə edilən ölçmə sistemlərini dəstəkləyir.
• Rele qorunması:Qeyri-normal və ya nasazlıqlar baş verdikdə qoruma rölelərinə cari siqnallar verir.
• Dağıtım avtomatlaşdırılması:Avtomatlaşdırılmış monitorinq və nəzarət sistemləri üçün cari məlumatları təmin edir.

Buna görə də KT həm normal ölçmə tələbinə, həm də elektrik sisteminin qoruyucu xüsusiyyətlərinə görə seçilməlidir.

Alıcılar hansı texniki parametrləri yoxlamalıdırlar?

Cari transformatorun seçilməsi yalnız fiziki ölçülərdən daha çox tətbiqin elektrik parametrləri ilə başlamalıdır. İlkin cərəyan, ikincili cərəyan, dəqiqlik sinfi, nominal çıxış, izolyasiya səviyyəsi və qısaqapanmaya tab gətirmə xüsusiyyətləri hamısı CT-nin xüsusi keçid qurğusu və ya paylayıcı qurğu üçün uyğun olub-olmamasına təsir göstərir.

Bu dəyərlər həmişə sifariş verməzdən əvvəl faktiki elektrik dizaynı, qoşulmuş avadanlıq və müvafiq layihə tələbləri ilə yoxlanılmalıdır.

Hansı Dizayn Xüsusiyyətləri Etibarlı Əməliyyatı Dəstəkləyir?

Tamamilə qapalı epoksi qatran izolyasiyası

LZZBJ9-10 daxili komponentləri tam əhatə edən epoksi qatran tökmə strukturunu qəbul edir. Bu konstruksiya elektrik izolyasiyasını təmin etməklə yanaşı, daxili qurğunu qapalı keçid qurğularında tez-tez rast gəlinən ətraf mühitin təsirlərindən qoruyur.

Kompakt inteqrasiya edilmiş tikinti

Dəmir əsas, ikincil sarğı və izolyasiya sistemi kompakt bir gövdəyə inteqrasiya edilmişdir. Bu, keçid qurğuları panellərinin və paylayıcı şkafların məhdud quraşdırma sahəsinə malik olduğu yerlərdə faydalıdır. Kompakt dizayn həmçinin avadanlığın inteqrasiyasını və ikincil naqillərin təşkilini asanlaşdıra bilər.

Qorunan ikincil terminallar

Gücləndirilmiş terminal qutusu ikincil naqillər üçün əlavə qorunma təmin edir. Torpaqlama bazası və montaj strukturu ilə birlikdə bu, yoxlama və texniki xidmət zamanı nizamlı quraşdırma və daha təhlükəsiz girişi dəstəkləməyə kömək edir.

Çoxlu cari konfiqurasiyalar

Fərqli əsas cari konfiqurasiyalar eyni məhsul ailəsinə geniş çeşidli paylama proqramlarına müraciət etməyə imkan verir. Mövcud konfiqurasiyalar müvafiq model konfiqurasiyasına uyğun olaraq aşağı cərəyan reytinqlərindən 2500A-a qədər yüksək cərəyan tətbiqlərinə qədər uzanır.

Ümumiyyətlə Harada İstifadə Edilir?

Kompakt struktur və orta gərginlikli dizayn bu tip CT-ni bir neçə daxili elektrik tətbiqi üçün uyğun edir.

• Daxili keçid qurğuları:Ölçmə və mühafizə sxemləri üçün cərəyan siqnalları verir.
• Elektrik paylayıcı şkaflar:Qidalandırıcıların və elektrik yüklərinin monitorinqini dəstəkləyir.
• Kompakt yarımstansiyalar:İlkin sxemləri ölçmə və mühafizə avadanlığı ilə əlaqələndirir.
• Sənaye enerji sistemləri:İstehsal müəssisələrində elektrik iş şəraitinə nəzarət etməyə kömək edir.
• Enerji idarəetmə sistemləri:Elektrik monitorinqi və təhlili üçün cari məlumatları təmin edir.
• Dağıtım avtomatlaşdırılması:Avtomatlaşdırılmış elektrik nəzarəti və monitorinqi üçün cərəyan algılamasını dəstəkləyir.

Praktik qurğularda transformator qoruyucu relelər, enerji sayğacları, nəzarət alətləri və digər ikinci dərəcəli elektrik avadanlıqları ilə birlikdə işləyə bilər. Bu, CT-ni mövcud keçid sistemi sisteminə inteqrasiya edərkən dəqiq spesifikasiyanı xüsusilə vacib edir.

Doğru CT-ni necə seçməlisiniz?

Mühəndislər, elektrik podratçılar, keçid qurğuları istehsalçıları və satınalma qrupları üçün məhsul seçimi yalnız nominal gərginliyə deyil, tam elektrik tətbiqinə əsaslanmalıdır.

1. Sistem gərginliyini təsdiqləyin.CT-nin 10KV tətbiqi kimi faktiki orta gərginlikli şəbəkə üçün uyğun olduğunu yoxlayın.
2. İlkin cərəyanı təyin edin.Gözlənilən əməliyyat və sistem şərtlərinə uyğun gələn əsas cari reytinqi seçin.
3. İkinci dərəcəli cərəyanı seçin.Aşağı axın sayğaclarının və qoruyucu relelərin 1A və ya 5A ikincil cərəyan tələb edib-etmədiyini yoxlayın.
4. Dəqiqlik tələbini müəyyənləşdirin.Ölçmə və qoruma sxemləri müxtəlif dəqiqlik sinifləri tələb edə bilər.
5. İkinci dərəcəli yükü yoxlayın.Nominal çıxış qoşulmuş ikincil dövrə ilə uyğun olmalıdır.
6. İzolyasiya tələblərini yoxlayın.İzolyasiya səviyyəsinin elektrik sistemi və layihə dizaynına uyğun olduğunu təsdiqləyin.
7. Mexanik quraşdırma şərtlərini yoxlayın.Montaj delikləri, terminal mövqeyi, mövcud şkaf sahəsi və torpaqlama tənzimləmələri nəzərdən keçirilməlidir.

Fərdi layihələr üçün təchizatçıya sistem gərginliyi, ilkin cərəyan, ikinci dərəcəli cərəyan, dəqiqlik sinfi, nominal yük, quraşdırma mühiti və nəzərdə tutulan tətbiqi təmin etmək model seçimini və texniki əlaqəni əhəmiyyətli dərəcədə yaxşılaşdıra bilər.

Tez-tez verilən suallar

10KV daxili cərəyan transformatorunun əsas funksiyası nədir?

Onun əsas funksiyası orta gərginlikli elektrik sistemlərində ölçmə, enerji monitorinqi və rele qorunması üçün yüksək ilkin cərəyanı standartlaşdırılmış aşağı ikincili cərəyana çevirməkdir.

Hansı ikinci dərəcəli cari seçimlər mövcuddur?

LZZBJ9-10 spesifikasiyası 1A və 5A nominal ikincil cərəyan seçimlərini dəstəkləyir. Müvafiq seçim qoşulmuş ölçmə və ya mühafizə avadanlığına uyğun olmalıdır.

Hansı əsas cərəyan diapazonu konfiqurasiya edilə bilər?

Sadalanan konfiqurasiyalar 5A-dan 2500A-a qədər olan ilkin cərəyan reytinqlərini əhatə edir. Dəqiq konfiqurasiya layihənin elektrik tələblərinə uyğun seçilməlidir.

Bu KT həm ölçmə, həm də qorunma üçün istifadə edilə bilərmi?

Bəli. Məhsul ölçmə və qoruma tətbiqləri üçün müxtəlif dəqiqlik səviyyəli birləşmələri dəstəkləyir. Tələb olunan konfiqurasiya mühafizə sxemindən və ölçmə tələblərindən müəyyən edilməlidir.

Niyə KT strukturunda epoksi qatran istifadə olunur?

Epoksi qatranı elektrik izolyasiyası və mexaniki enkapsulyasiya təmin edir. Tamamilə qapalı bir quruluşda, o, həmçinin daxili komponentləri qorumağa kömək edir və qapalı keçid qurğularında sabit işləməyi dəstəkləyir.

Bu tip cərəyan transformatorunu harada quraşdırmaq olar?

Tipik tətbiqlərə qapalı keçid qurğuları, enerji paylayıcı şkaflar, yığcam yarımstansiyalar, sənaye enerji sistemləri, enerji idarəetmə sistemləri və paylayıcı avtomatlaşdırma avadanlıqları daxildir.

Fərdi Həll üçün Anqiang Power ilə danışın

Orta gərginlikli cərəyan transformatorunu seçərkən, əsas cərəyan, ikincil cərəyan, dəqiqlik sinfi, nominal çıxış, izolyasiya səviyyəsi və quraşdırma strukturunun düzgün birləşməsi vacibdir. LZZBJ9-10 daxili 10KV və aşağı güc sistemləri üçün çoxlu konfiqurasiya variantları təqdim edərək onu müxtəlif paylama mühitlərində ölçmə və mühafizə proqramları üçün uyğun edir. Əgər siz yeni keçid qurğusu layihəsini planlaşdırırsınızsa, mövcud paylayıcı şkafı təkmilləşdirirsinizsə və ya xüsusi elektrik parametrləri ətrafında konfiqurasiya edilmiş CT-yə ehtiyacınız varsa, 10KV Daxili Cərəyan Transformatoru vəbizimlə əlaqə saxlayınAnqiang Gücü-dan uyğun həll üçün texniki tələblərinizlə.
