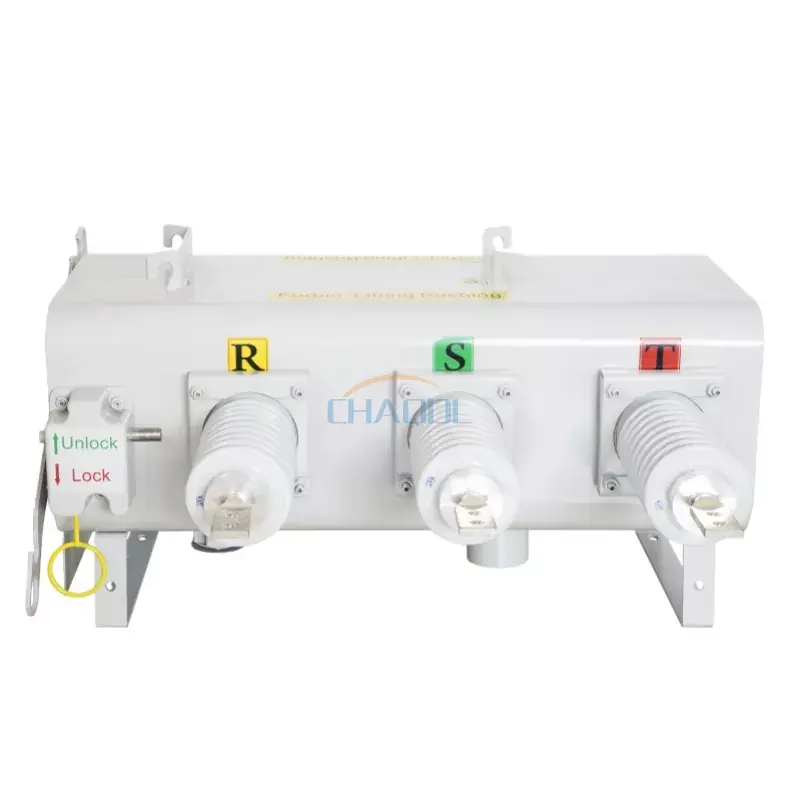

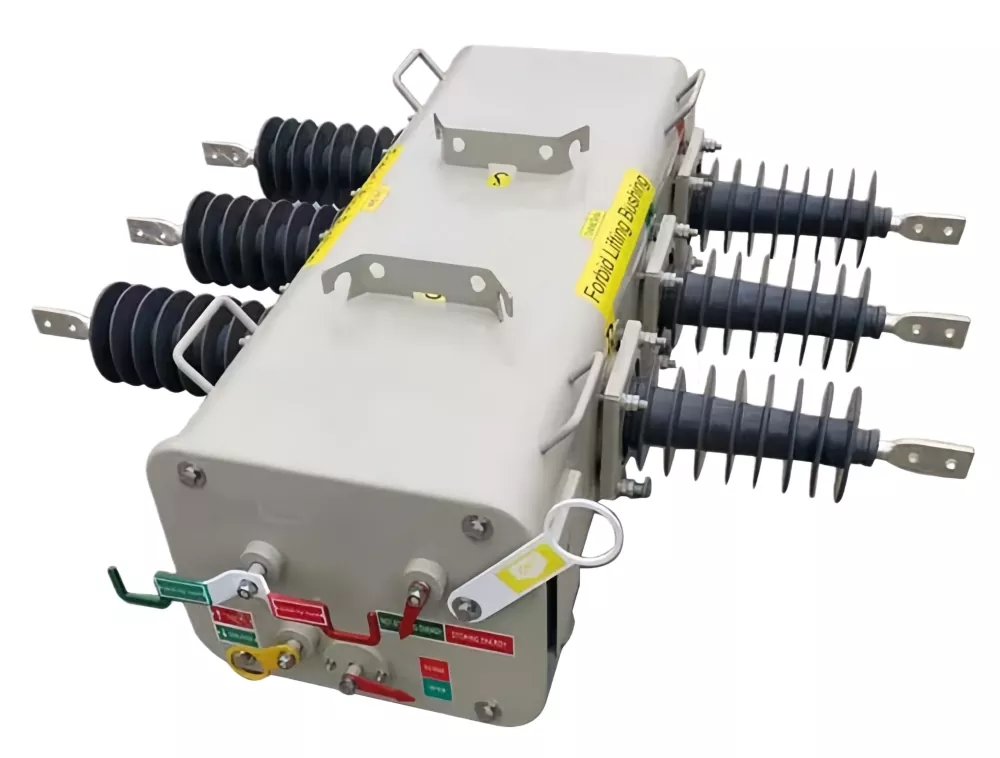

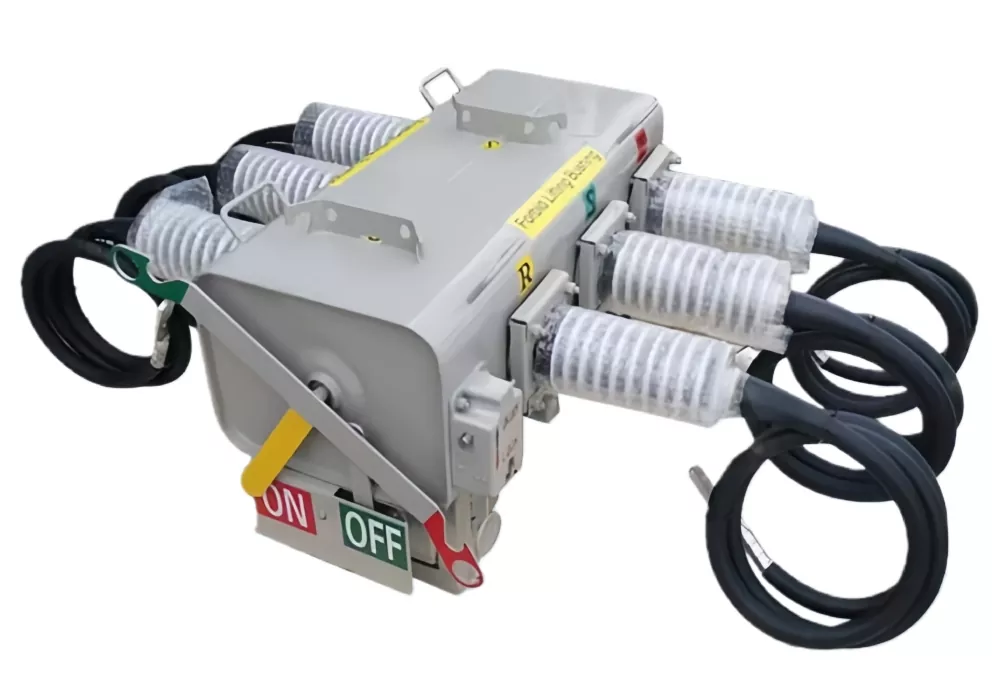

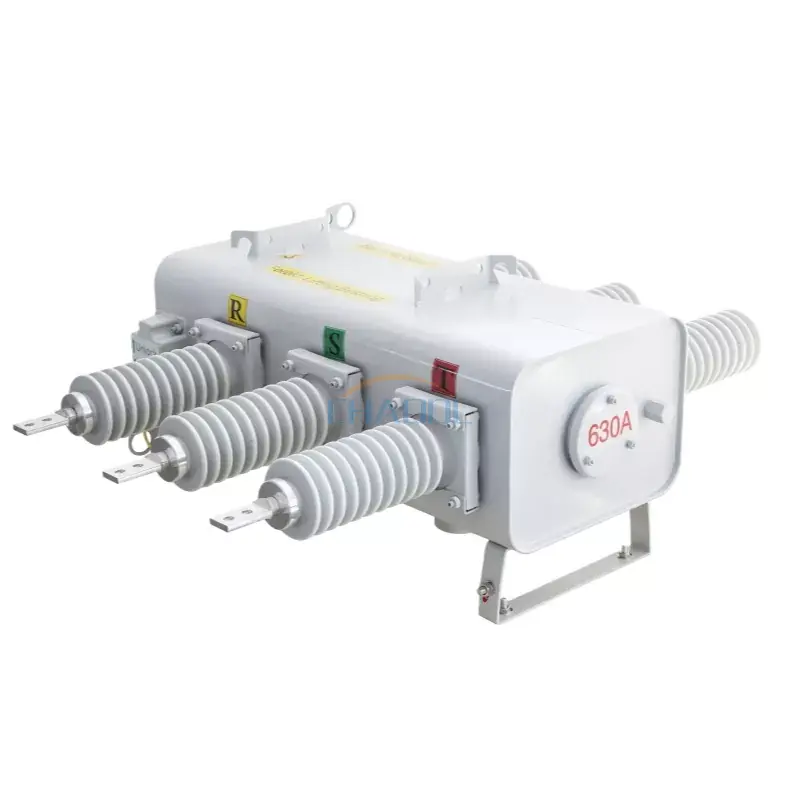

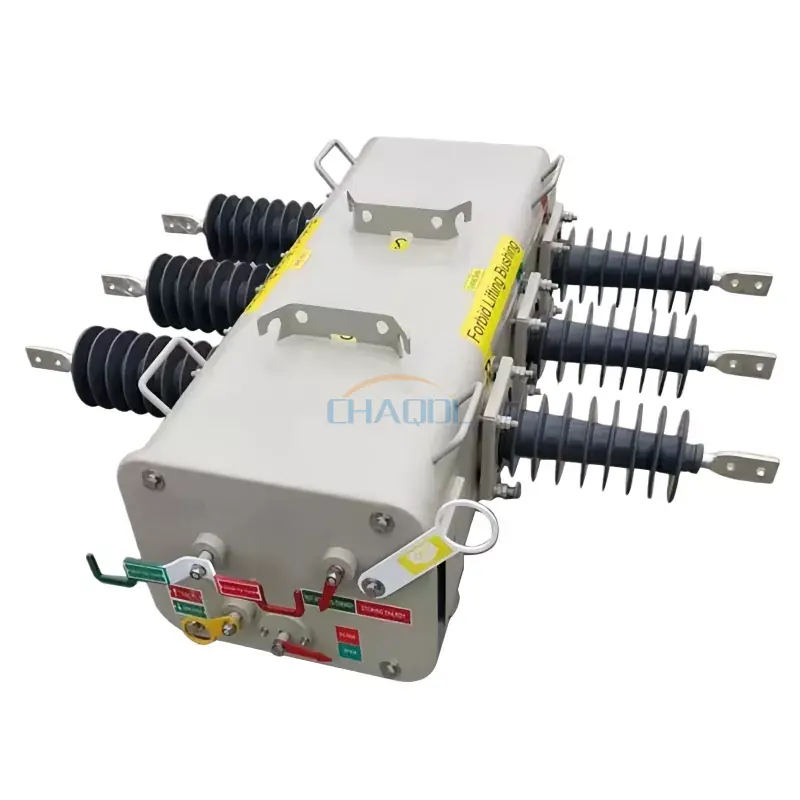

FLW34-24/630-20 modeli olan 24KV-lik dirəyə quraşdırılmış SF6 yük kəsici açarı elektrik paylayıcı şəbəkələrdə yük cərəyanlarının və həddindən artıq yük cərəyanlarının dəyişdirilməsi və kəsilməsi üçün nəzərdə tutulmuşdur və elektrik xətlərinin nasaz hissələrini avtomatik təcrid edə bilir. 24kV Qütblü SF6 Yük Kəsicisi əllə, elektriklə və ya uzaqdan idarə oluna bilər. Elektron nəzarətçi müxtəlif iqlim şəraiti üçün uyğun olan paslanmayan polad korpusda yerləşdirilib və uzaqdan idarəetmə üçün simli və simsiz modemləri yerləşdirə bilər. Onun sadə dirəyə quraşdırılmış dizaynı asan və tez quraşdırmanı təmin edərək tikinti xərclərini azaldır.
1.Keramik kol, qəliblənmiş kabel çıxışı.
2. İnteqrasiya edilmiş rezin qol, çıxış üçün naqil terminalları ilə.
3.Seramik qol, çıxış bağlantısı üçün naqil terminalları.
|
Nominal gərginlik |
11/24/33KV |
|
Nominal güc |
5060Hz |
|
Nominal cərəyan |
630A |
|
Nominal qırılma cərəyanı (0,05 MPa/20 ℃) |
630A |
|
Pik cərəyana dözür |
50kA |
|
Nominal qısamüddətli bağlanma cərəyanı |
50kA |
|
Qiymətləndirilmiş qısamüddətli cərəyan |
20/4KA/s |
|
Nominal kabelin doldurulması və qırılma cərəyanı |
25A |
|
Nominal xəttin doldurulması və kəsilməsi cərəyanı |
16A |
|
Nominal qapalı dövrə kəsici cərəyan |
630A |
|
Həyəcan cərəyanı |
21A |
|
Nominal cərəyanın qırılma dövrləri |
≥400 dəfə |
|
Nisbi qaz sızması dərəcəsi |
İllik ≤1% |
|
Zavod təhvil-təslim zamanı SF6 qazının nəmliyi |
≤150ppm |
|
SF6 qaz rütubəti açarının işləmə dəyəri |
≤300ppm |
|
Mexanik sabitlik əməliyyatı |
6000 dəfə |
|
Nominal iş gərginliyi və köməkçi dövrənin nominal gərginliyi |
DC220/110/48/24 AC220/110 |
|
Enclosure and controller protection rating |
IP44 |
|

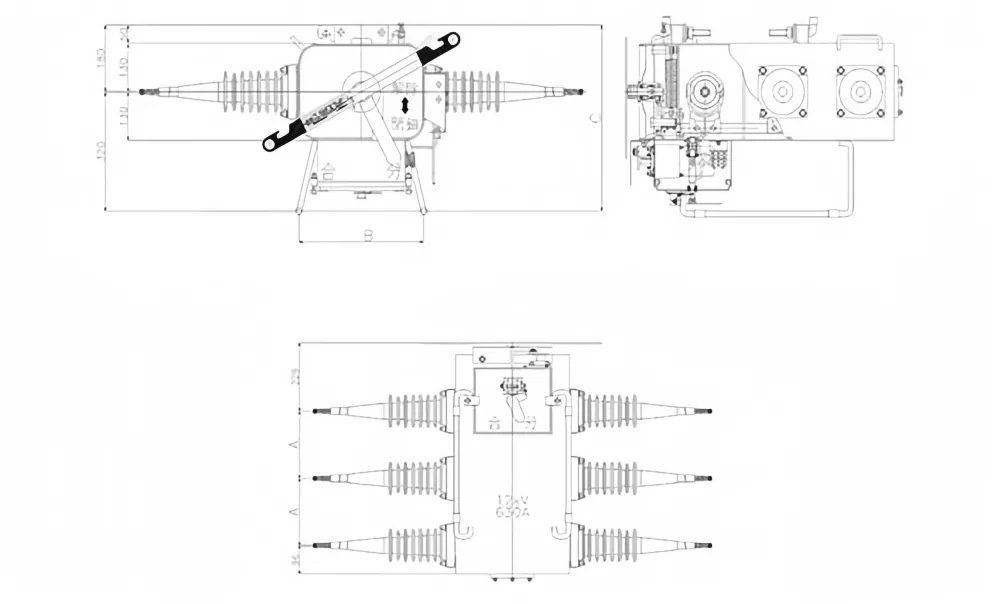

Xarici ölçülər (mm) |
Quraşdırma ölçüləri (mm) |
Kolun sürüşmə məsafəsi (mm) |
|||
|
|
A |
B |
C |
W*H |
|
|
11KV |
250 |
435 |
500 |
500*290 |
556 |
|
24KV |
300 |
435 |
500 |
500*290 |
840 |
|
33KV |
350 |
435 |
500 |
700*290 |
1250 |
