Nüvə cərəyan transformatoru necə işləyir?

Xülasə: Əsas cərəyan transformatorları vasitəsiləmonitorinq, mühafizə və nəzarət üçün dəqiq cərəyan ölçməyə imkan verən elektrik sistemlərində kritik cihazlardır. Bu məqalə onların iş prinsiplərini, üstünlüklərini, quraşdırma mülahizələrini və ümumi müştəri problemlərini araşdırır, mühəndislərə və obyekt menecerlərinə əsaslandırılmış qərarlar qəbul etməyə kömək edir.

Mündəricat

• Əsas cərəyan transformatoru nədir?
• Əsas cərəyan transformatorlarının iş prinsipi
• Əsas Üstünlüklər
• Quraşdırma Mülahizələri
• Tipik Tətbiqlər
• Ümumi Problemlər və Problemlərin aradan qaldırılması
• Tez-tez verilən suallar

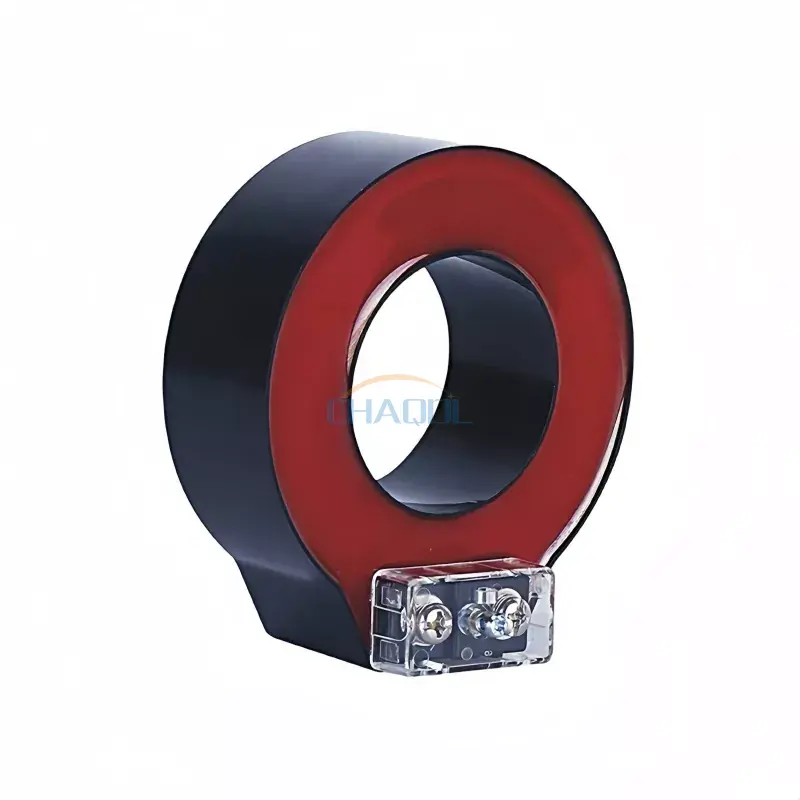

Əsas cərəyan transformatoru nədir?

A Əsas cərəyan transformatoru (TCCT) vasitəsiləbirincil dövrədə cərəyana mütənasib azaldılmış cərəyan yaratmaqla alternativ cərəyanı (AC) ölçmək üçün nəzərdə tutulmuş elektrik cihazıdır. Pəncərə tipli və ya split nüvəli transformatorlardan fərqli olaraq, dirijor birbaşa TCCT-nin nüvəsindən keçir və kompakt dizayn və dəqiq ölçmə imkanı verir.

• İlkin keçirici birbaşa nüvədən keçir
• İkincil sarım ölçmə üçün kiçildilmiş cərəyan təmin edir
• Qoruma releləri, sayğaclar və monitorinq sistemləri üçün istifadə olunur

Əsas cərəyan transformatorlarının iş prinsipi

TCCT əsasında fəaliyyət göstərirelektromaqnit induksiyası. Əsas keçirici ondan keçən cərəyana mütənasib bir maqnit sahəsi yaradır. Bu maqnit sahəsi ikincil sarğıda cərəyan yaradır, sonra yüksək gərginliyə birbaşa məruz qalmadan alətlər tərəfindən təhlükəsiz ölçülə bilər.

Əsas Üstünlüklər

• Kompakt dizayn:Kommutasiya qurğularına və panel qurğularına asanlıqla uyğun gəlir.
• Yüksək Dəqiqlik:Qoruyucu rölelər və ölçmə cihazları üçün etibarlı ölçmələr.
• Davamlı:Sənaye mühitində uzunmüddətli istismar üçün möhkəm konstruksiya.
• Asan Baxım:Sadə tikinti sayəsində minimal xidmət tələb olunur.

Quraşdırma Mülahizələri

Düzgün quraşdırma TCCT-lərin optimal işləməsini təmin edir. Əsas amillərə aşağıdakılar daxildir:

1. Ölçmə xətalarının qarşısını almaq üçün əsas keçiricinin nüvədən mərkəzləşdiyinə əmin olun.
2. Dəqiq oxunuşlar üçün düzgün ikincili naqilləri və polariteyi yoxlayın.
3. Elektrik təhlükələrinin qarşısını almaq üçün müvafiq izolyasiya məsafələrini qoruyun.
4. Ətraf mühit şəraitini nəzərə alın: temperatur, rütubət və vibrasiya performansa təsir edə bilər.

Xüsusi quraşdırma təlimatları və təhlükəsizlik tövsiyələri üçün Anqiang Power hər TCCT modeli üçün ətraflı təlimatlar təqdim edir.

Tipik Tətbiqlər

• Sənaye və ticarət obyektlərində enerjinin ölçülməsi
• Kommutatorlar və transformatorlar üçün cari monitorinq
• Yarımstansiyalarda qoruyucu rele sxemləri
• Uzaqdan monitorinq üçün SCADA sistemlərinə inteqrasiya

Ümumi Problemlər və Problemlərin aradan qaldırılması

Hətta yüksək keyfiyyətli TCCT-lər də əməliyyat problemləri ilə qarşılaşa bilər. Ümumi problemlərə aşağıdakılar daxildir:

• Yanlış Nisbət Çıxışı:Tez-tez ikincil naqil səhvləri və ya yanlış nüvə seçimi səbəb olur.
• Həddindən artıq istiləşmə:Adətən həddindən artıq birincil cərəyan və ya zəif ventilyasiya səbəbindən.
• Maqnit Doyma:Yüksək cərəyan tətbiqlərində ölçmələri təhrif edə bilər.
• Mexanik zərər:Fiziki zərbələr və ya vibrasiya nüvənin düzülməsinə təsir göstərə bilər.

Problemlərin aradan qaldırılması ümumiyyətlə naqillərin yoxlanılmasını, izolyasiyanın zədələnməsinin yoxlanılmasını və cihazın tətbiq üçün düzgün qiymətləndirilməsinin təsdiqlənməsini əhatə edir.

Tez-tez verilən suallar

• S: TCCT-lər həm AC, həm də DC cərəyanlarını ölçə bilərmi?
  Cavab: Xeyr, əsas cərəyan transformatorları yalnız elektromaqnit induksiyasından asılı olduğuna görə AC ölçülməsi üçün nəzərdə tutulub.
• S: Müraciətim üçün düzgün TCCT-ni necə seçə bilərəm?
  A: İlkin cari reytinqi, dəqiqlik sinfini, izolyasiya səviyyəsini və ətraf mühit şəraitini nəzərə alın.
• S: Əsas CT-lərə baxım tələb olunmurmu?
  Cavab: Onlar minimum texniki xidmət tələb edir, əsasən fiziki zədələnmə və naqillərin bütövlüyü üçün yoxlama.
• S: Anqiang Power-ın TCCT-lərini fərqli edən nədir?
  A: Anqiang Power kompleks quraşdırmalar üçün dəqiq istehsal, davamlılıq və dəstəyi vurğulayır.

Dəqiq ölçmə, qoruma və monitorinq imkanlarını təmin edən əsas cərəyan transformatorları müasir elektrik sistemlərində əvəzolunmazdır. Onların prinsiplərini, quraşdırılmasını və ümumi narahatlıqlarını başa düşməklə mühəndislər bütün tətbiqlərdə etibarlı işləməyi təmin edə bilərlər.
