66KV Tank Tipi SF6 Devre Açıcı

66KV Tank Tipi SF6 Devre Açıcı (Model: LW36-66) 50Hz AC nominal tezliyi olan 66KV elektrik ötürülməsi və paylama sistemləri üçün nəzərdə tutulmuş yüksək gərginlikli açıq elektrik açarıdır. SF6 qazını həm izolyasiya, həm də qövs söndürmə vasitəsi kimi istifadə edərək, o, etibarlı keçid, nasazlıqların kəsilməsi və yarımstansiyalar, kommunal elektrik şəbəkələri, sənaye obyektləri və bərpa olunan enerji layihələri üçün mühafizə təmin edir. Elektrik açarı həm də avtobus bağlayıcısı kimi və kondansatör bankının dəyişdirilməsi proqramları üçün istifadə edilə bilər.

Kompakt canlı çən quruluşu ilə dizayn edilmiş LW36-66, üstün elektrik performansı və uzunmüddətli əməliyyat etibarlılığı təmin etməklə yanaşı, quraşdırma yerini minimuma endirir. Onun qabaqcıl yay işləmə mexanizmi, aşağı SF6 sızma dərəcəsi və texniki xidmətə uyğun dizaynı onu təhlükəsiz, səmərəli və sabit işləmə tələb edən müasir yüksək gərginlikli ötürmə şəbəkələri üçün ideal həll edir.

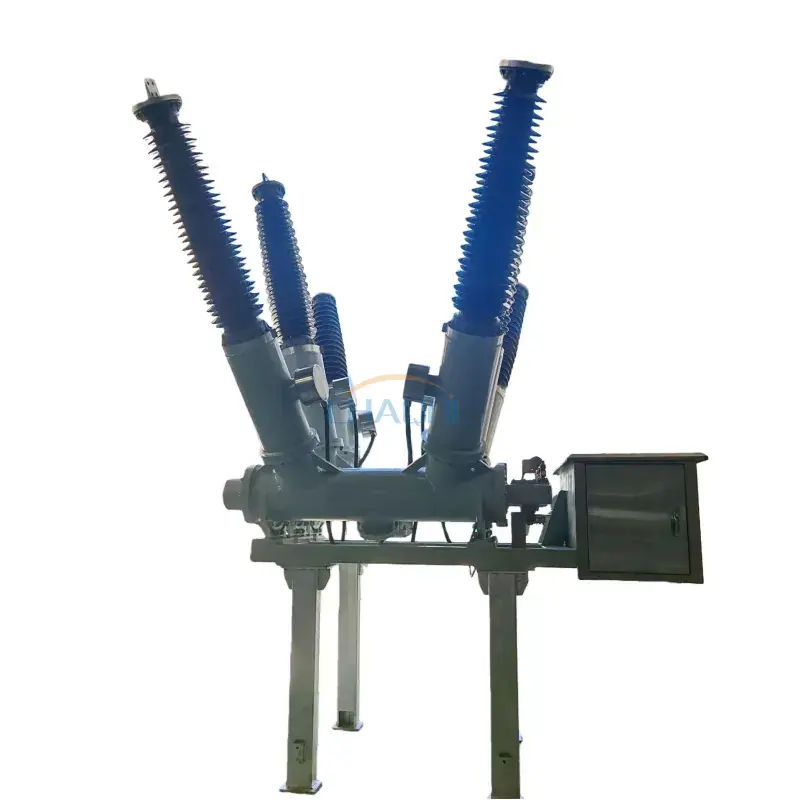

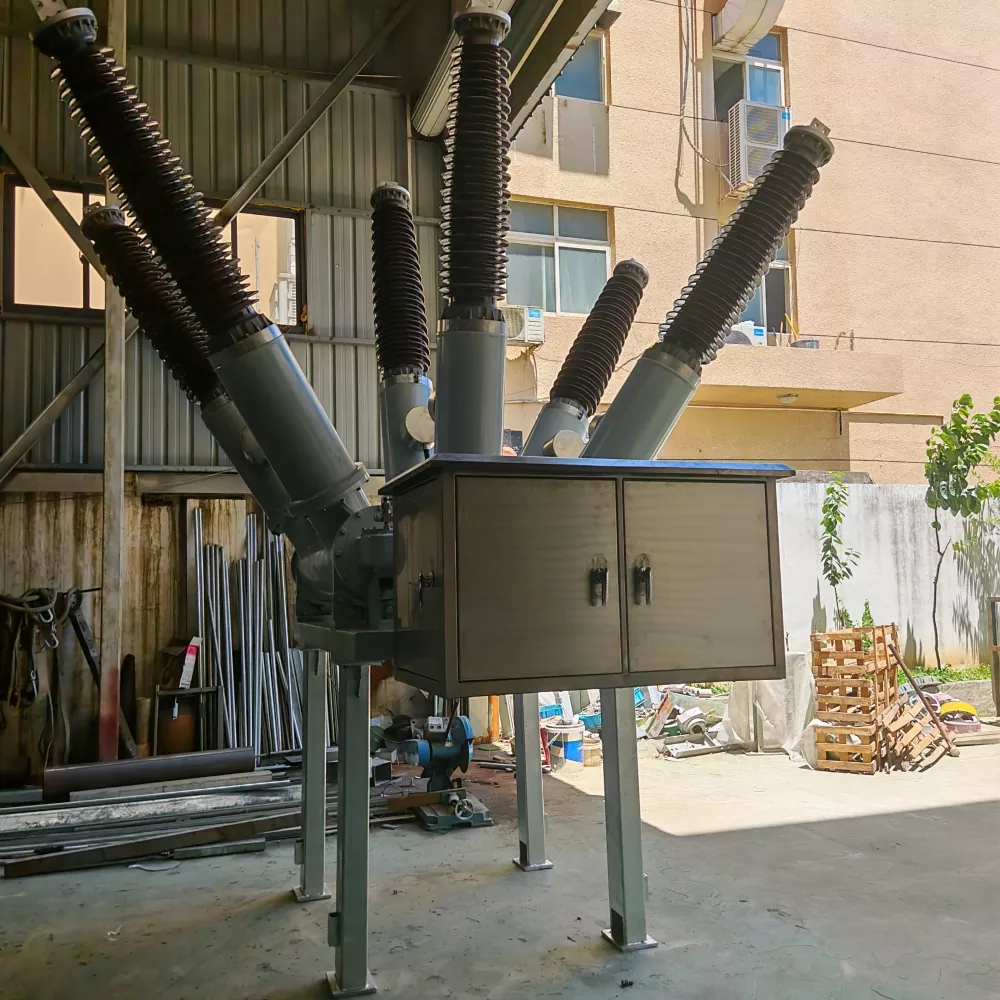

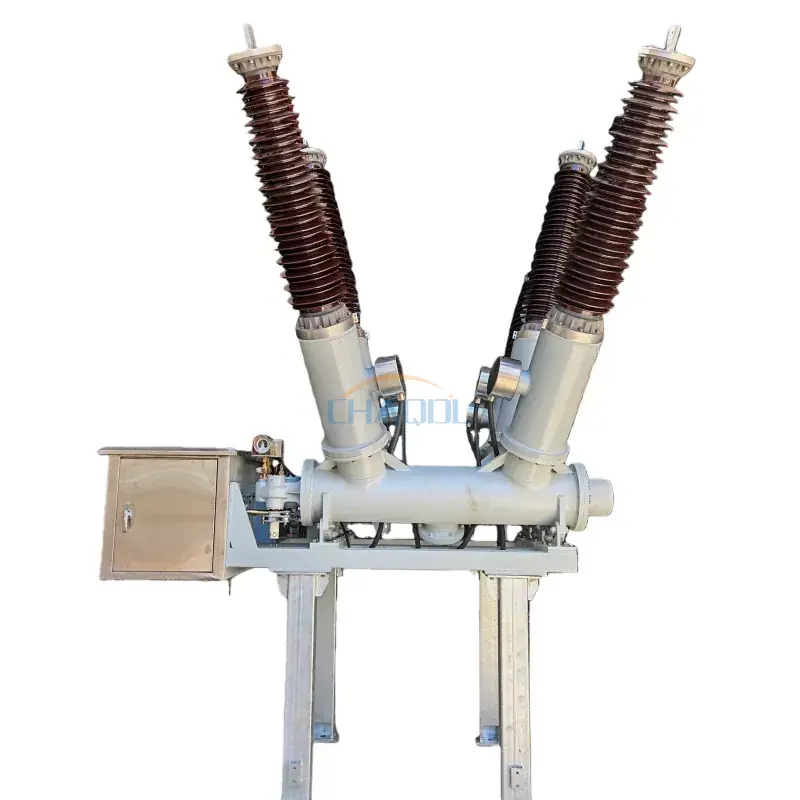

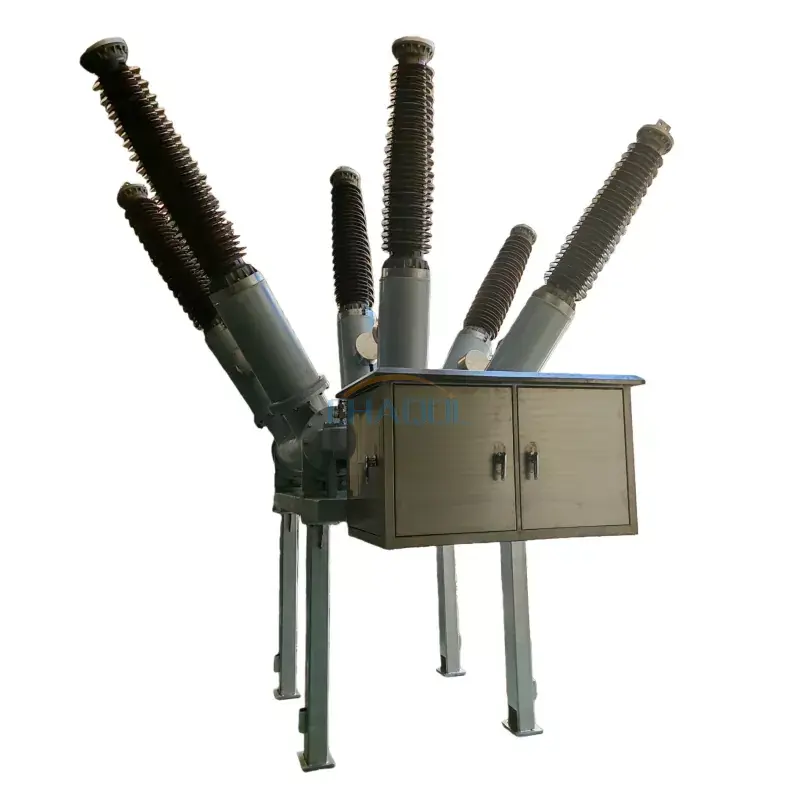

Faktiki Məhsul Fotosu

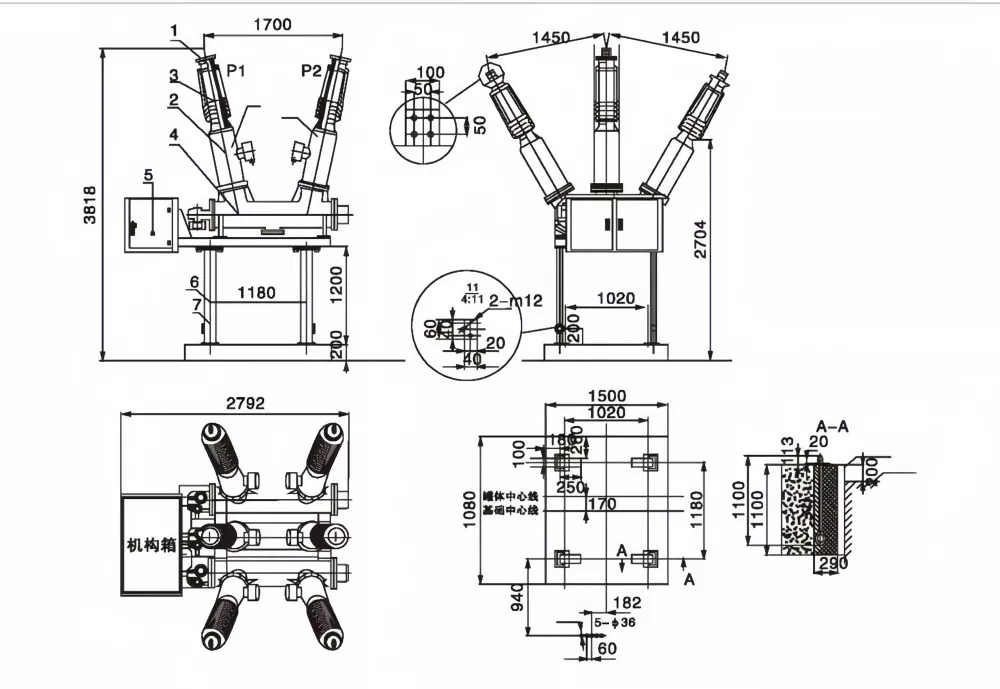

Məhsulun ölçü diaqramı

Əsas struktur

• Mükəmməl elektrik keçiriciliyi üçün gümüş örtüklü alüminium birfazalı terminal bloku.
• Üstün izolyasiya performansına malik yüksək möhkəmlikli çini çıxış kolları.
• Qoruma və ölçmə üçün quraşdırılmış cərəyan transformatoru (CT).
• Döşəməyə quraşdırılmış yüksək kəsmə qabiliyyətinə malik SF6 qövslü söndürmə kamerası.
• Yay işləmə mexanizmini və ikinci dərəcəli idarəetmə komponentlərini birləşdirən mexanizm şkafı.
• Sabit quraşdırma üçün ağır sinklənmiş kanal polad dəstəyi.
• Təkmil əməliyyat təhlükəsizliyi üçün çoxlu torpaqlama terminalları.

Məhsul Xüsusiyyətləri

• -ə qədər nominal cərəyan3150A, ağır yük ötürülməsi proqramları üçün uyğundur.
• Qabaqcıl SF6 qaz izolyasiya texnologiyası əla dielektrik gücü və etibarlı qövs sönməsini təmin edir.
• 31,5 kA nasazlığı dayandırma qabiliyyəti və 10.000-ə qədər mexaniki əməliyyatla uzun elektrik dayanıqlığı.
• İllik SF6 qaz sızması dərəcəsi 0,5%-dən aşağıdır, texniki xidmət tələblərini azaldır və uzunmüddətli sızdırmazlığın etibarlılığını təmin edir.
• The66KV Tank Tipi SF6 Devre AçıcıÇirklənmənin IV Səviyyəsini və -40°C-dən +40°C-ə qədər olan mühit temperaturlarını dəstəkləyən ağır açıq mühitlər üçün nəzərdə tutulmuşdur.
• Kompakt tank tipli konstruksiya mexaniki dayanıqlığı yaxşılaşdırmaqla yanaşı quraşdırma yerini azaldır.
• Uzaqdan monitorinq, yarımstansiyaların avtomatlaşdırılması və müasir smart şəbəkə proqramları üçün uyğundur.

Texniki Spesifikasiyalar

Əməliyyat Mexanizmi Spesifikasiyaları

Tətbiqlər

The66KV Tank Tipi SF6 Devre Açıcıetibarlı kommutasiya və mühafizənin vacib olduğu yüksək gərginlikli elektrik enerjisinin ötürülməsi və paylanması sistemlərində geniş istifadə olunur.

• 66 kV-luq yarımstansiyalar
• Kommunal ötürücü və paylayıcı şəbəkələr
• Elektrik istehsal edən stansiyalar
• Bərpa olunan enerji şəbəkələrinin inteqrasiyası
• Sənaye enerji paylama sistemləri
• Kondansatör bankının dəyişdirilməsi
• Avtobus qalstuku və qidalandırıcının qorunması
• Ağıllı şəbəkə və yarımstansiyaların avtomatlaşdırılması layihələri

İş prinsipi

66KV Tank Tipi SF6 Devre Açıcısı həm izolyasiya, həm də qövs söndürmə mühiti kimi kükürd heksaflorid (SF6) qazından istifadə edir. Kommutasiya əməliyyatı zamanı kontaktlar ayrıldıqda elektrik qövsü yaranır. Yüksək təzyiqli SF6 qazı qövsü sürətlə soyuyur və deionizasiya edir, nasazlıq cərəyanını təhlükəsiz və səmərəli şəkildə kəsməyə imkan verir. Mühərriklə doldurulmuş yay işləmə mexanizmi yüksək gərginlikli elektrik sistemləri üçün etibarlı mühafizəni təmin edərək sürətli açılış və bağlanma əməliyyatlarını təmin edir.

Tez-tez verilən suallar

66KV Tank Tipi SF6 Devre Açıcı nə üçün istifadə olunur?

O, 66KV-lik ötürmə və paylama sistemlərində kommutasiya, mühafizə və nasazlıqların dayandırılması üçün istifadə olunur, yarımstansiyaların və elektrik şəbəkələrinin təhlükəsiz və etibarlı işləməsinə kömək edir.

SF6 tank tipli elektrik açarının üstünlükləri nələrdir?

SF6 tank tipli elektrik açarları əla izolyasiya performansı, yüksək kəsmə qabiliyyəti, yığcam quruluş, aşağı texniki xidmət tələbləri və uzun mexaniki xidmət müddəti təklif edir.

Bu elektrik açarı kondansatör bankının dəyişdirilməsi üçün istifadə edilə bilərmi?

Bəli. LW36-66 kondansatör bankının dəyişdirilməsi, avtobus bağlama tətbiqləri və yüksək gərginlikli ötürmə xəttinin qorunması üçün uyğundur.

Elektrik açarı sərt xarici mühit üçün uyğundurmu?

Bəli. O, çirklənmə səviyyəsi IV şəraitdə və -40°C ilə +40°C arasında dəyişən mühit temperaturlarında etibarlı işləmək üçün nəzərdə tutulmuşdur ki, bu da onu tələbkar açıq hava qurğuları üçün uyğun edir.
