27.5kV Xarici Yüksək Gərginlikli Devre Açıcı

27.5kV Xarici Yüksək Gərginlikli Devre Açıcı (Model: ZW7-27.5) dəmir yolu dartma güc sistemləri, yarımstansiyalar, kommunal paylayıcı şəbəkələr və sənaye enerjisi tətbiqləri üçün nəzərdə tutulmuş yüksək performanslı açıq vakuum açarıdır. Yüksək keyfiyyətli vakuum kəsicisi və texniki xidmət tələb olunmayan işləmə mexanizmi ilə təchiz edilmiş, orta gərginlikli elektrik sistemləri üçün etibarlı keçid, həddindən artıq yüklənmə və qısaqapanmadan qorunma təmin edir.

Uzunmüddətli açıq havada işləmək üçün nəzərdə tutulmuş elektrik açarı əla izolyasiya performansı, yüksək qırılma qabiliyyəti və əla mexaniki dayanıqlıq təklif edir. Standart gərginlik dərəcələrinə 24kV, 27.5kV, 33kV və 40.5kV daxildir, halbuki xüsusi layihə tələblərinə, çertyojlara və texniki spesifikasiyalara cavab vermək üçün fərdiləşdirilmiş konfiqurasiyalar mövcuddur.

ZW7 seriyası kompakt konstruksiyanı, etibarlı əməliyyatı və çevik fərdiləşdirməni özündə birləşdirərək, onu dəmir yolu elektrikləşdirmə layihələri, kommunal yarımstansiyalar, bərpa olunan enerji sistemləri və təhlükəsiz və səmərəli enerji mühafizəsi tələb edən sənaye paylayıcı şəbəkələr üçün ideal həll yolu edir.

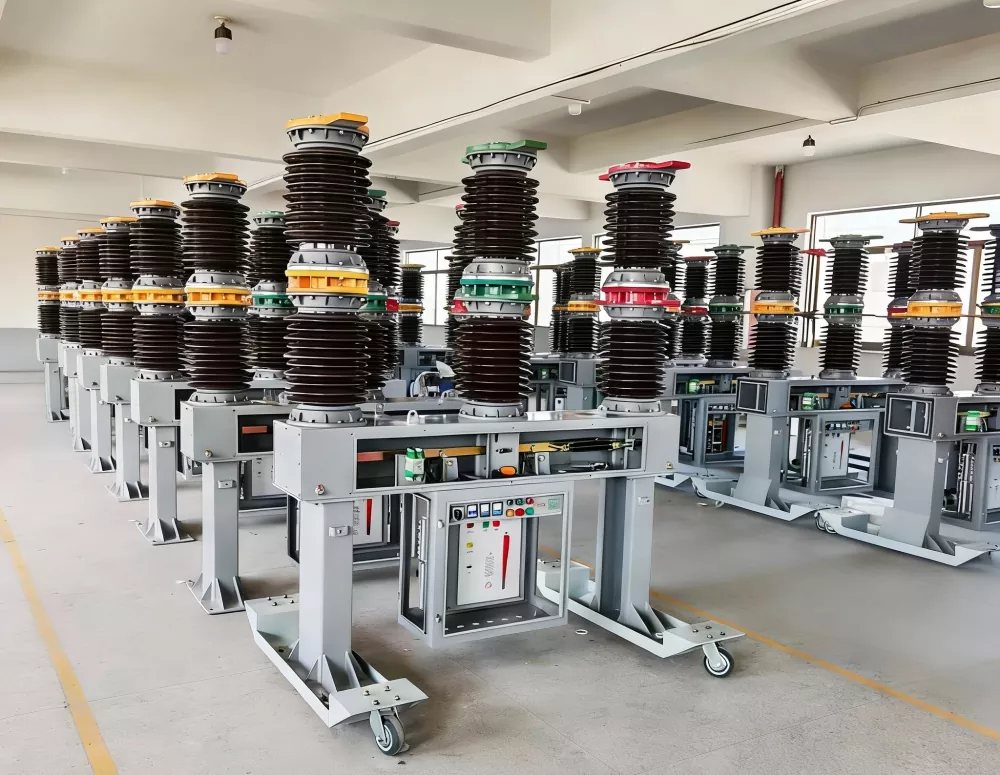

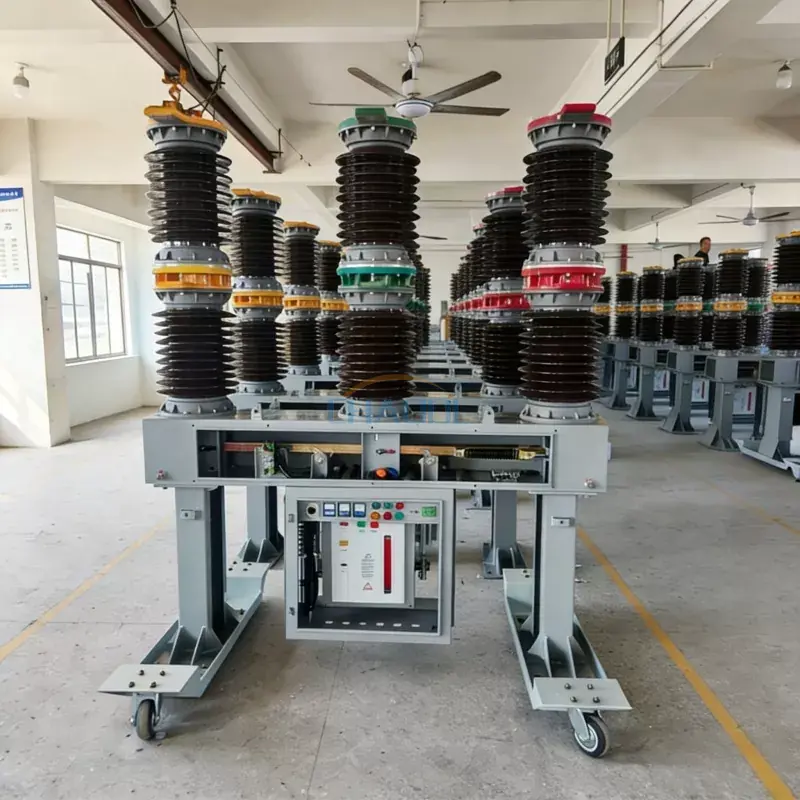

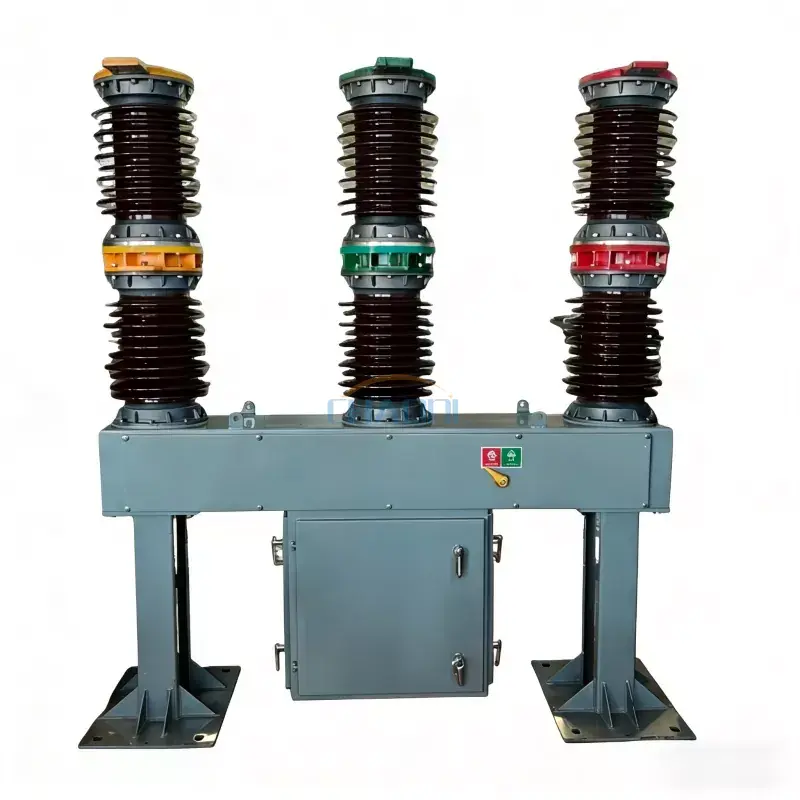

Məhsulun montaj şəkilləri

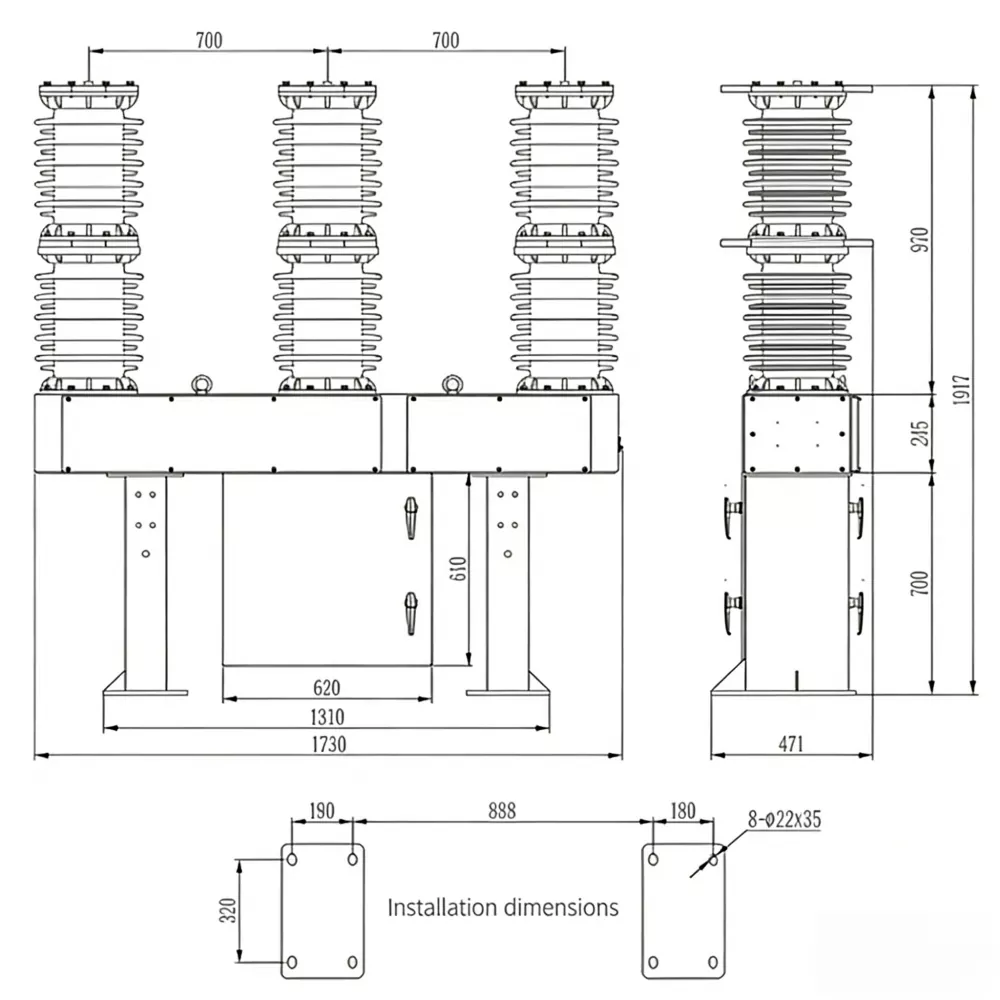

Məhsulun ölçü diaqramı

Məhsul Xüsusiyyətləri

• Qabaqcıl vakuum kəsilməsi texnologiyası qövsün sürətli sönməsini və nasazlığın etibarlı izolyasiyasını təmin edir.
• Baxımsız yay işləmə mexanizmi istismar xərclərini azaldır və uzunmüddətli etibarlılığı artırır.
• 24kV, 27.5kV, 33kV və 40.5kV daxil olmaqla bir çox gərginlik dərəcələrində mövcuddur.
• Tələb olunan enerji paylama tətbiqləri üçün 31,5 kA-a qədər yüksək qısaqapanma qabiliyyəti.
• Nəmə, çirklənməyə və sərt hava şəraitinə əla müqavimət göstərən kompakt açıq dizayn.
• Müştəri təsvirlərinə uyğun olaraq fərdiləşdirilmiş struktur dizaynını, montaj ölçülərini və elektrik parametrlərini dəstəkləyir.
• 10.000-ə qədər əməliyyatın uzun mexaniki ömrü avadanlığın ömrü boyu etibarlı performansı təmin edir.
• Uzaqdan işləmə və müasir yarımstansiyaların avtomatlaşdırma sistemləri ilə inteqrasiya üçün uyğundur.

Texniki Parametrlər

Tətbiqlər

The27.5kV Xarici Yüksək Gərginlikli Devre Açıcıetibarlı keçid, mühafizə və nəzarət tələb edən orta gərginlikli enerji sistemlərində geniş istifadə olunur.

• Dəmir yolu dartma yarımstansiyaları
• Dəmir yollarının yerüstü katenar elektrik təchizatı sistemləri
• Kommunal enerji paylayıcı şəbəkələr
• Elektrik yarımstansiyaları
• Sənaye enerji paylama sistemləri
• Külək və günəş enerjisi layihələri
• Mədənçıxarma və ağır sənaye obyektləri
• Şəhər və kənd elektrik infrastrukturu

İş prinsipi

27,5 kV Xarici Yüksək Gərginlikli Devre Açıcı keçid əməliyyatları zamanı yaranan elektrik qövslərini söndürmək üçün möhürlənmiş vakuum kəsicidən istifadə edir. Bir nasazlıq baş verdikdə, işləmə mexanizmi kontaktları sürətlə ayırır, vakuum kamerasına izolyasiya yağı və ya SF6 qazından istifadə etmədən nasazlıq cərəyanını səmərəli şəkildə kəsməyə imkan verir. Bu dizayn yüksək dielektrik gücü, əla keçid performansı və uzun xidmət müddəti təmin etməklə yanaşı, texniki xidmət tələblərini minimuma endirir.

Onun modul konstruksiyası, həmçinin bütün dünyada müxtəlif kommunal və dəmir yolu layihələrinin tələblərinə cavab vermək üçün fərdiləşdirilmiş gərginlik dərəcələrini, işləmə mexanizmlərini, izolyasiya konfiqurasiyalarını və quraşdırma ölçülərini dəstəkləyir.

Tez-tez verilən suallar

27.5kV Xarici Yüksək Gərginlikli Devre Açıcı nə üçün istifadə olunur?

Dəmir yolu, kommunal və sənaye elektrik şəbəkələrində yük cərəyanlarını, həddindən artıq yüklənmələri və qısaqapanma nasazlıqlarını kəsməklə orta gərginlikli elektrik sistemlərini qorumaq və idarə etmək üçün nəzərdə tutulmuşdur.

Niyə yağ açarı əvəzinə vakuum açarı istifadə olunur?

Vakuum açarları daha sürətli qövs sönməsi, daha uzun xidmət müddəti, aşağı texniki xidmət tələbləri, təkmilləşdirilmiş ekoloji performans və daha yüksək əməliyyat etibarlılığı təklif edir.

Elektrik kəsicisi fərdiləşdirilə bilərmi?

Bəli. Gərginlik dərəcələri, montaj strukturları, işləmə mexanizmləri, izolyasiya konfiqurasiyaları və digər texniki parametrlər layihə təsvirlərinə və müştərinin spesifikasiyasına uyğun olaraq fərdiləşdirilə bilər.

Hansı sənayelər bu elektrik açarından istifadə edirlər?

Dəmir yolunun elektrikləşdirilməsində, kommunal yarımstansiyalarda, bərpa olunan enerji layihələrində, sənaye enerjisinin paylanmasında, mədən əməliyyatlarında və infrastruktur tikintisində geniş istifadə olunur.
