126KV Xarici SF6 Devre Açıcı

126KV Xarici SF6 Devre Açıcı (model LW36-126) elektrik şəbəkəsi yarımstansiyaları, kommunal ötürücü sistemlər və iri miqyaslı sənaye elektrik şəbəkələri üçün nəzərdə tutulmuş yüksək gərginlikli ötürücü sinif kommutasiya cihazıdır. O, yük cərəyanının, həddindən artıq yüklənmə cərəyanının və qısaqapanma xəta cərəyanının idarə edilməsi, qorunması və dəyişdirilməsi üçün geniş istifadə olunur və həmçinin bir-birinə bağlı enerji sistemlərində elektrik kəsicisi kimi də fəaliyyət göstərə bilər.

Bu 126KV Xarici SF6 Devre Açıcısı qövs söndürmə və izolyasiya mühiti kimi kükürd heksaflorid (SF6) qazını qəbul edir, bir sütunlu, hər bir qütb strukturu ilə birləşir. Fasilə zamanı özünü enerjili qövslə söndürmə prinsipi qövsün səmərəli şəkildə soyudulması və söndürülməsi üçün qövs kamerasının daxilində yüksək sürətli qaz axını yaradır, yüksək nasazlıq şəraitində sabit qırılma performansını təmin edir.

CT ilə idarə olunan motor yay işləmə mexanizmi və üç mərhələli mexaniki əlaqə sistemi ilə təchiz edilmiş LW36-126, tələbkar xarici mühitlərdə dəqiq keçid performansı, yüksək mexaniki etibarlılıq və əla uzunmüddətli əməliyyat sabitliyi təklif edir.

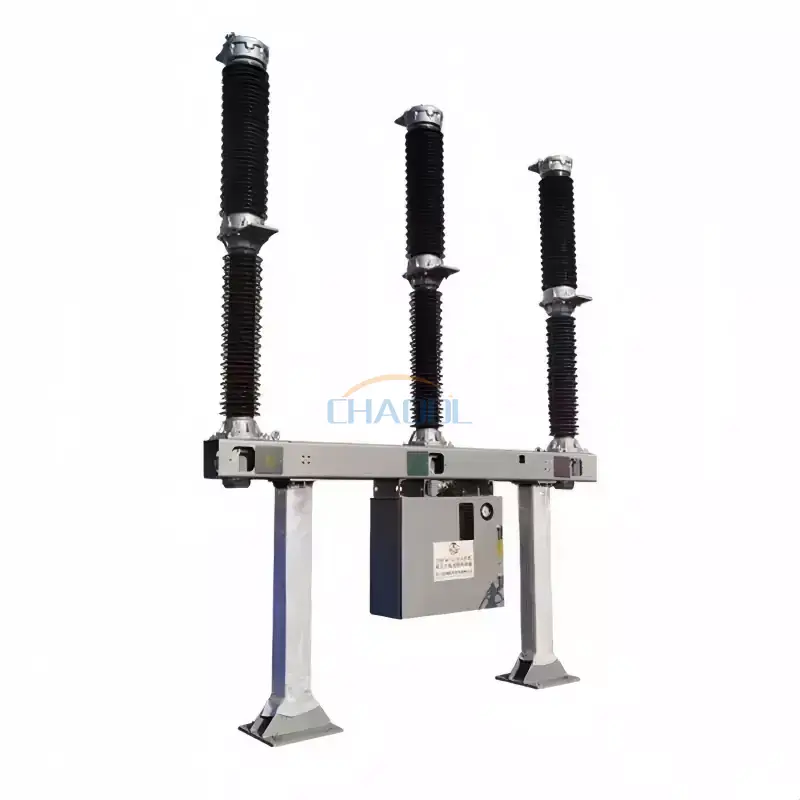

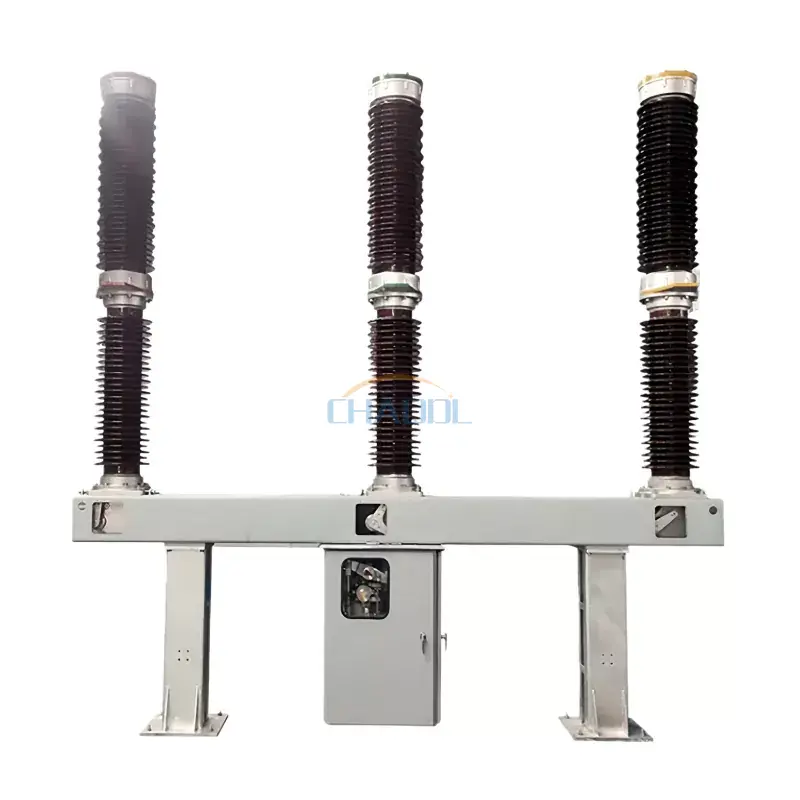

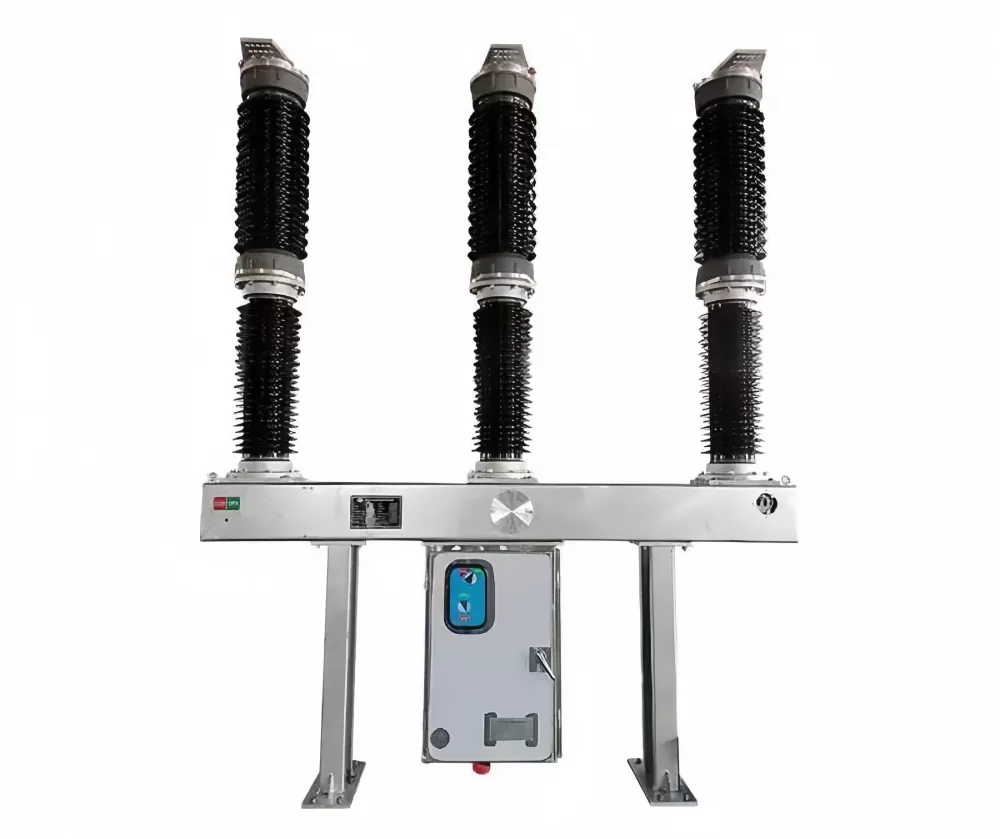

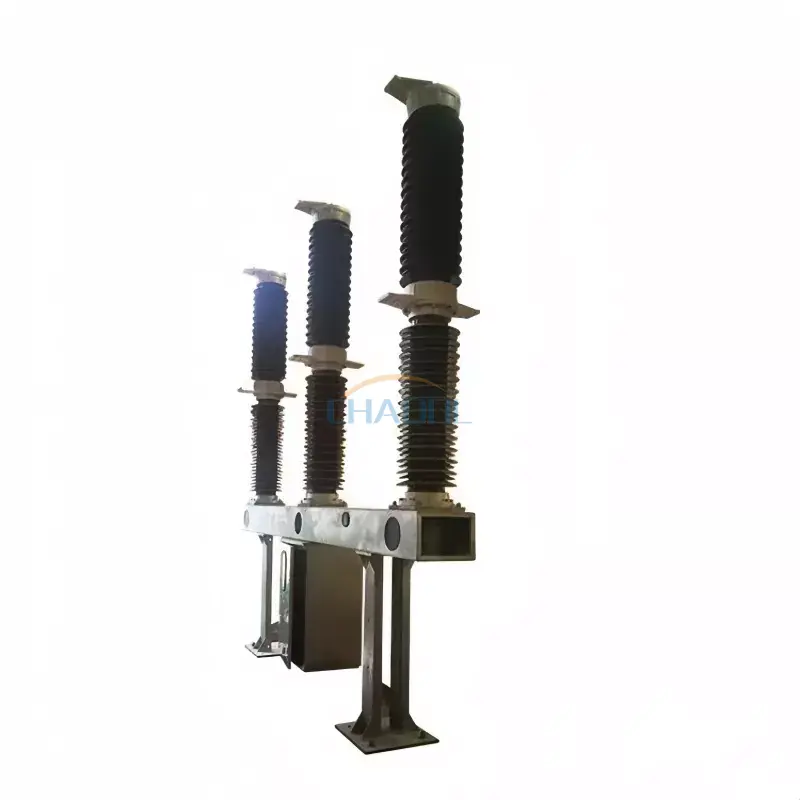

Məhsulun Görünüşü

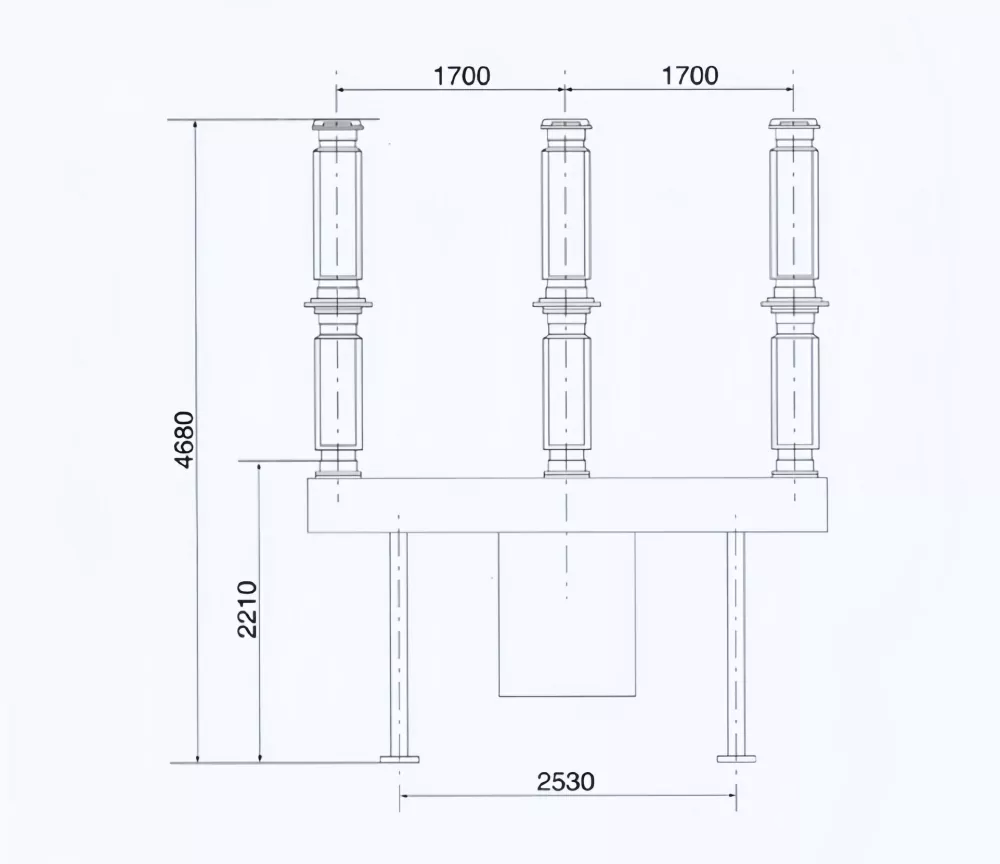

Məhsulun ölçü diaqramı

Əməliyyat mühiti

• Quraşdırma hündürlüyü: dəniz səviyyəsindən ≤ 3000 metr yüksəklikdə
• Ətraf mühitin temperaturu: -30°C ilə +40°C
• Maksimum küləyin sürəti: ≤ 34 m/s
• Çirklənmə səviyyəsi: III sinif (25 mm/kV)

Texniki Parametrlər

Məhsul Xüsusiyyətləri

• Qabaqcıl SF6 qaz izolyasiyası əla qövs sönməsini və dielektrik performansını təmin edir.
• Tək sütunlu, tək qırılan dirək dizaynı mexaniki mürəkkəbliyi azaldır və etibarlılığı artırır.
• Transmissiya səviyyəsində nasazlıqların kəsilməsi üçün 40kA-a qədər yüksək kəsmə qabiliyyəti.
• CT ilə idarə olunan yay işləmə mexanizmi sabit və dəqiq keçid əməliyyatını təmin edir.
• Çirklənməyə, küləyə və temperatur dəyişikliklərinə güclü müqavimət göstərən sərt açıq mühitlər üçün uyğundur.
• Şəbəkə operatorları üçün aşağı texniki xidmət tələbləri ilə uzun mexaniki xidmət müddəti.
• Müasir yarımstansiyaların avtomatlaşdırılması və uzaqdan idarəetmə sistemləri ilə uyğun gəlir.

Məhsulun strukturu və iş prinsipi

126KV Xarici SF6 Devre açarı SF6 qazla doldurulmuş qövs söndürmə kamerasından, cərəyan transformatorunun inteqrasiyasından, işləmə mexanizmindən, izolyasiya dəstək strukturundan və polad qapaq sistemindən ibarətdir. SF6 qazı həm izolyasiya, həm də qövs söndürmə mühiti kimi çıxış edir, yüksək dielektrik gücü və fasilədən sonra sürətli bərpanı təmin edir.

Arızalar zamanı işləmə mexanizmi hərəkət edən kontaktı ayırmaq üçün hərəkətə gətirir və qövs kamerasının içərisində yüksək sürətli SF6 qaz axını yaradır. Bu hava axını yüksək gərginlikli nasazlıq cərəyanlarının təhlükəsiz kəsilməsini təmin edərək qövsü sürətlə soyuyur və deionlaşdırır. Üç mərhələli mexaniki əlaqə sistemi dirəklərin sinxron işləməsini və yüksək qırılma ardıcıllığını təmin edir.

Tətbiqlər

• Yüksək gərginlikli ötürücü yarımstansiyalar
• Elektrik şəbəkələrinin qarşılıqlı əlaqə sistemləri
• Kommunal ötürücü və paylayıcı şəbəkələr
• Su və istilik elektrik stansiyaları
• Sənaye yüksək gərginlikli enerji sistemləri
• Genişmiqyaslı infrastruktur və enerji layihələri
• Dəmir yolu və nəqliyyat enerji sistemləri

Tez-tez verilən suallar

a nədir126KV Xarici SF6 Devre Açıcıüçün istifadə olunur?

O, ötürücü şəbəkələrdə yüksək gərginlikli elektrik cərəyanlarını kəsmək və idarə etmək, nasazlıqlar və ya keçid əməliyyatları zamanı yarımstansiyaların və enerji sistemlərinin təhlükəsiz işini təmin etmək üçün istifadə olunur.

Niyə SF6 qazı elektrik açarlarında istifadə olunur?

SF6 qazı mükəmməl izolyasiya və qövs söndürmə xüsusiyyətlərinə malikdir, kompakt avadanlıq ölçüsünü qoruyarkən yüksək gərginlikli nasazlıq cərəyanlarının səmərəli şəkildə kəsilməsinə imkan verir.

LW36-126 açıq quraşdırma üçün uyğundurmu?

Bəli. The126KV Xarici SF6 Devre Açıcıxüsusi olaraq açıq hava yarımstansiyaları üçün nəzərdə tutulmuşdur və sərt ekoloji şəraitdə etibarlı şəkildə işləyə bilir.

Ənənəvi elektrik açarları ilə müqayisədə üstünlükləri nələrdir?

Yağ əsaslı açarlarla müqayisədə, SF6 elektrik açarları daha yüksək etibarlılıq, aşağı texniki xidmət, daha sürətli qövs sönməsi və yüksək gərginlik şəraitində daha yaxşı performans təklif edir.
