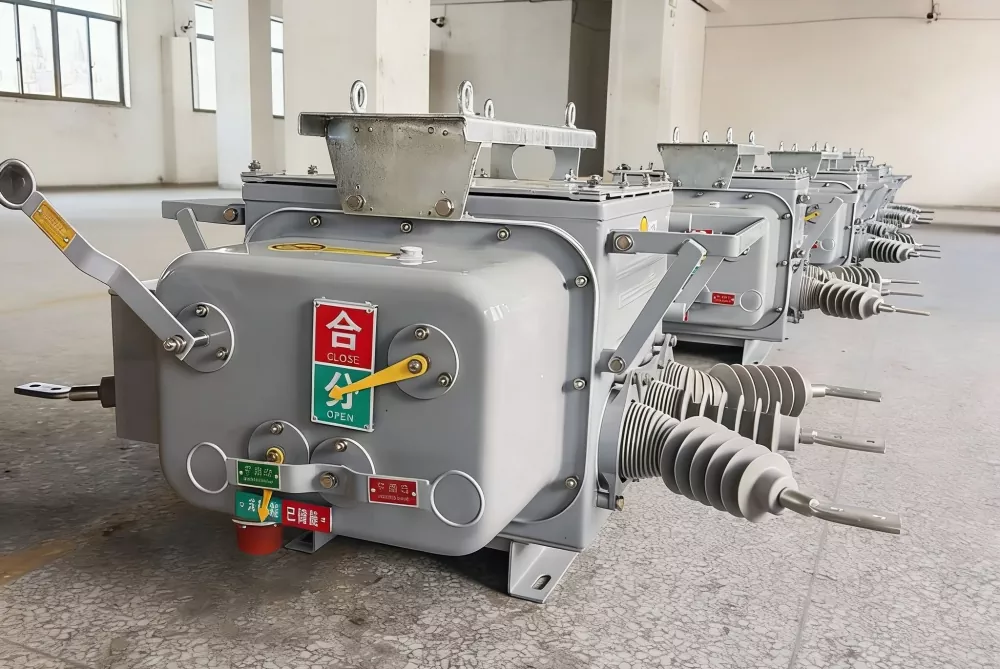

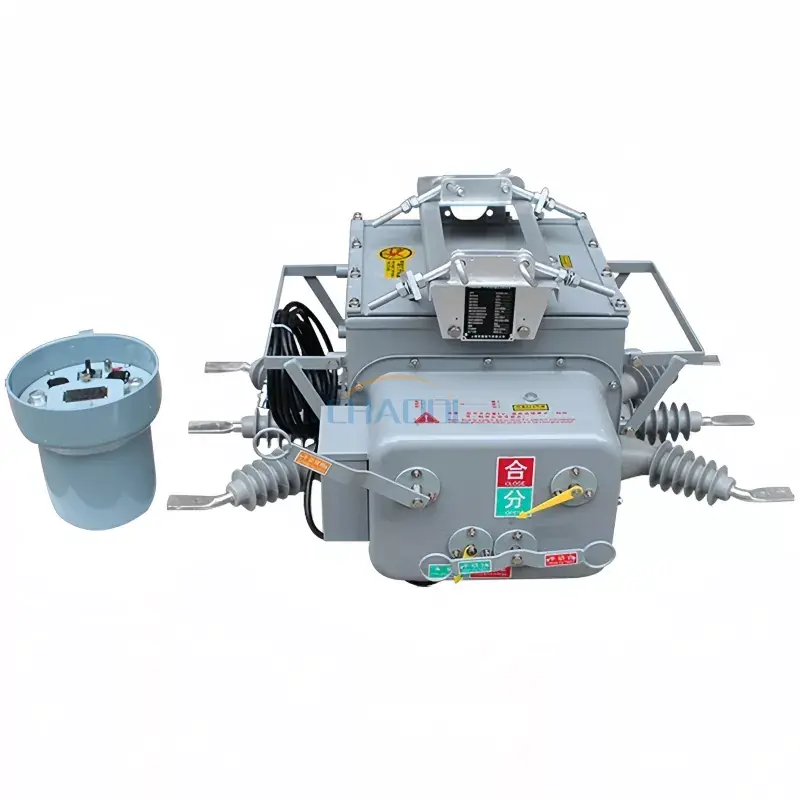

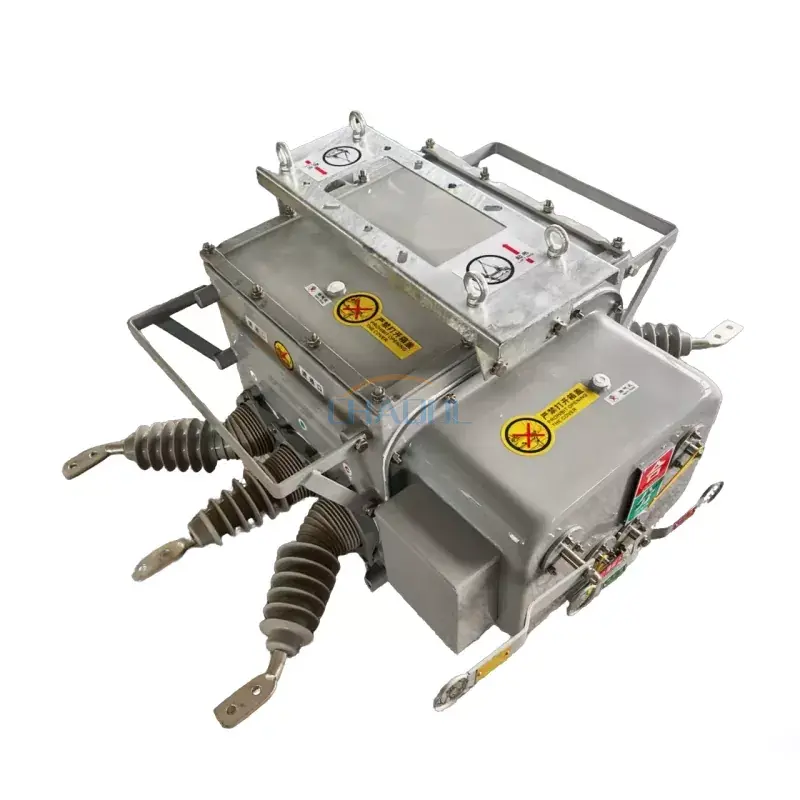

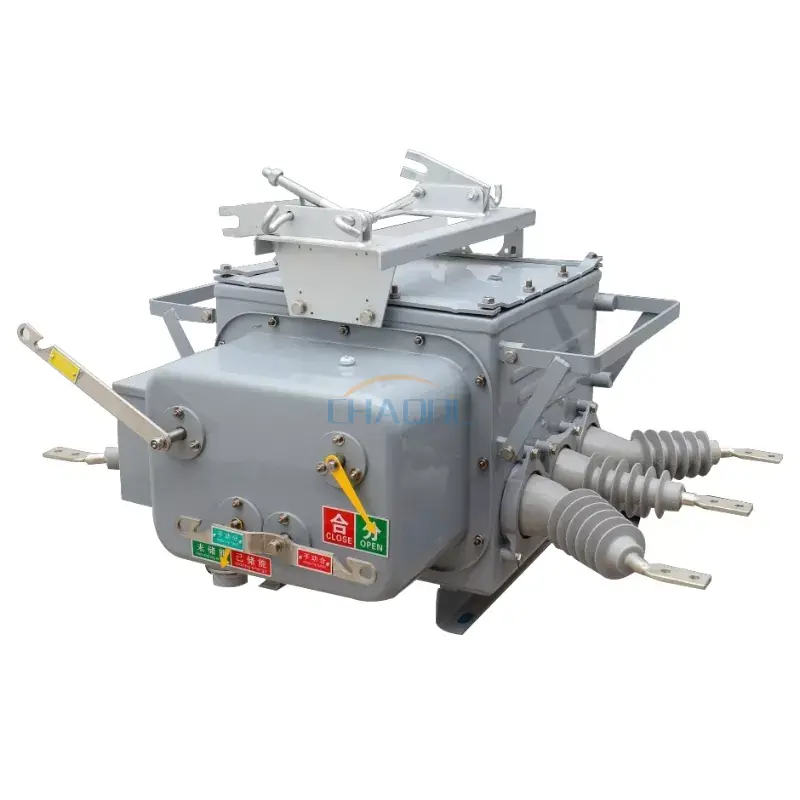

12KV açıq havada dirəyə quraşdırılmış elektrik açarı

Model:ZW20-12F

Anqiang Power, 12 kV-luq açıq dirəyə quraşdırılmış elektrik açarlarının Çin istehsalçısıdır. Bu açıq dirəyə quraşdırılmış enerji paylayıcı avadanlığı 12kV nominal gərginliyə malikdir və üç fazalı AC 50Hz-də işləyir. O, paylayıcı avtomatlaşdırma sistemlərinin tələblərinə cavab verən nəzarətçi ilə istifadə edildikdə əla təkrar bağlama imkanlarına malikdir. O, ilk növbədə 10 kV-luq elektrik sistemlərində yük cərəyanlarının və qısaqapanma cərəyanlarının işə salınması və söndürülməsi üçün istifadə olunur, yarımstansiyalarda, sənaye və dağ-mədən müəssisələrinin paylama sistemlərində istifadə olunur.

Sorğu göndərin

Məhsul təsviri

Anqiang Gücüyeni nəsil olan ZW20-12F seriyasını təqdim edir12KV açıq dirəyə quraşdırılmış elektrik açarıüç fazalı AC 50Hz yerüstü paylama sistemləri üçün nəzərdə tutulmuşdur. Qabaqcıl vakuum kəsilməsi texnologiyası və SF6 qazla möhürlənmiş korpus (sıfır gauge təzyiq dizaynı) ilə hazırlanmış bu açar vakuum açarı, təkrar bağlayıcı və bölmə funksiyalarını mükəmməl şəkildə birləşdirir. İstər kənd elektrik şəbəkəsini, istər sənaye parkının paylayıcı sistemini, istərsə də ağıllı şəbəkənin avtomatlaşdırılması layihəsini idarə etməyinizdən asılı olmayaraq, ZW20-12F etibarlı nasazlıqdan qorunma və uzaqdan idarəetmə imkanları təqdim edir.

ZW20-12F və Ənənəvi Açıq Hava Qırıcı

ZW20-12F Açıq Açıq Qırıcı

Qabaqcıl dirəyə quraşdırılmış dizayn

✓ SF6 qaz sıfır ölçmə təzyiqi- Təhlükəsiz və ekoloji cəhətdən təmiz
✓ İkinci dərəcəli naqillər üçün aviasiya birləşdiricisi- Asan nəzarətçi inteqrasiyası
✓ Baxımsız möhürlənmiş quruluş
✓ Paylayıcı avtomatlaşdırma (DA) sistemləri üçün yaradılmışdır

Ənənəvi Breaker

Adi Yağ/SF6 Kesici

✓ Dövri texniki qulluq tələb edir
✓ Daha yüksək qaz təzyiqi əməliyyatı
✓ Böyük nəzarət naqilləri
✓ Məhdud təkrar bağlama funksiyası

📍 Tətbiq və Seçim Bələdçisi: Real dünya ssenariləri

✅ Ssenari 1: 10kV Kənd Elektrik Şəbəkəsi (Hava Xətləri)
istifadə edinZW20-12Ffilial xətlərində əsas qoruyucu qurğu kimi. Avtomatik təkrar bağlama nəzarətçisi ilə müvəqqəti nasazlıqları aradan qaldırır və kəsilmə vaxtını azaldır. Aviasiya konnektoru sahə naqillərini asanlaşdırır.

✅ Ssenari 2: Sənaye Parkının Paylayıcı Sistemi
ZW20-12F 630/1000A yük cərəyanını idarə edir və 25kA-a qədər qısaqapanma xətalarını pozur. Onun təmirsiz dizaynı zavodda enerji paylanması üçün əməliyyat xərclərini azaldır.

✅ Ssenari 3: Ağıllı Şəbəkə Avtomatlaşdırılması (Feder Avtomatlaşdırılması)
Bir qidalandırıcı avtomatlaşdırma nəzarətçisi ilə birləşdirildikdə, ZW20-12F uzaqdan monitorinqi, nasazlığın izolyasiyasını və xidmətin bərpasını dəstəkləyir - müasir paylama avtomatlaşdırma layihələri üçün idealdır.

📋 Texniki Spesifikasiyalar – Növ sınaqdan keçirilib (GB/T 1984 / IEC 62271-100)

Layihə	Parametr dəyəri
Nominal gərginlik	12kV
Nominal tezlik	50Hz
Nominal cərəyan	630/1000 A
Nominal qısaqapanma cərəyanı	20/25 kA
Nominal pik cərəyana tab gətirir	50/63 kA
Qiymətləndirilmiş qısamüddətli cərəyan	20/25 kA
Nominal qısaqapanma cərəyanı	50/63 kA
Nominal əməliyyat ardıcıllığı	Açıq - 0,3 saniyə - Bağlayın - 180 saniyə - Açın - Bağlayın
Mexanik həyat	10.000 dəfə
Nominal cərəyanın qırılma dövrləri	10.000 dəfə
Nominal qısaqapanma qabiliyyəti	30 dəfə
SF6 qaz nominal təzyiqi	0Mpa

📐 Məhsulun Ölçüləri və Komponentlərin Parçalanması

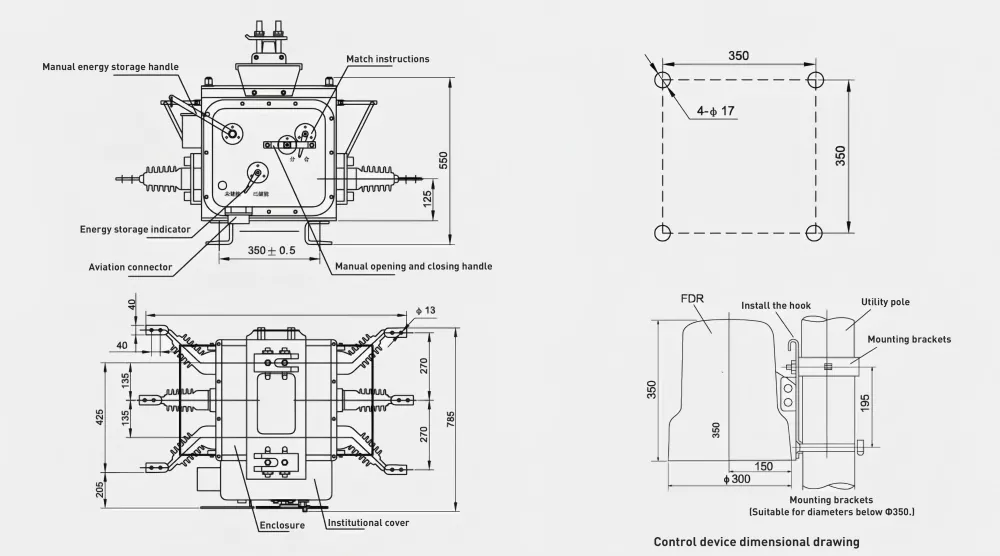

ZW20-12F outdoor pole mounted circuit breaker dimensions

ZW20-12F Mexanik Yerləşdirmə– 1. Vakuum kəsicisi, 2. Yaylı işləmə mexanizmi, 3. Cərəyan transformatorları, 4. SF6 möhürlənmiş korpus, 5. Aviasiya birləşdiricisi (ikinci dərəcəli idarəetmə), 6. Əl ilə işləmə tutacağı, 7. Torpaqlama terminalı, 8. Dirək montajı, 9. Qövs kamerası.

ZW20-12F xüsusiyyətləri akompakt, yüngül dizaynbirbaşa beton dirəklərə quraşdırılır. Theaviasiya birləşdiricisiənənəvi terminal blokları ilə müqayisədə quraşdırma vaxtını əhəmiyyətli dərəcədə azaldaraq açar və ağıllı nəzarətçi arasında sahə naqillərini sadələşdirir.

🏭 Niyə Anqiang Gücü? – Xarici elektrik açarları üçün etibarlı tərəfdaşınız

Birbaşa zavod– Vasitəçi yoxdur, daha yaxşı qiymət və çatdırılma müddəti (15-25 gün).
Tip sınaqdan keçirildi– GB/T 1984, IEC 62271-100, tam sertifikatlaşdırılmışdır.
Fərdiləşdirmə hazırdır– Nəzarətçi inteqrasiyası, xüsusi cari reytinqlər, OEM markası.
Qlobal istinadlar– Cənub-Şərqi Asiya, Yaxın Şərq, Afrika, Cənubi Amerikaya tədarük edilir.

📌 Real layihə istinadları:

✅ İndoneziya– 500+ ZW20-12F vahidi Java və Sumatra (2023–2025) üzrə kənd elektrikləşdirmə layihəsində yerləşdirilib.

✅ Filippin– 300 dəst ZW20-12F 10kV-luq qidalandırıcının avtomatlaşdırılmasının təkmilləşdirilməsi üçün NGCP-yə təchiz edilmiş avtomatik təkrar bağlama nəzarətçiləri ilə.

Tez-tez verilən suallar

S1: ZW20-12F ilə ənənəvi açıq açarlar arasında fərq nədir?
A: ZW20-12F, SF6 qaz sıfır ölçən təzyiq dizaynı (təhlükəsiz və ekoloji cəhətdən təmiz), asan nəzarətçi inteqrasiyası üçün aviasiya birləşdiricisi və texniki xidmət tələb olunmayan möhürlənmiş quruluşa malikdir. Ənənəvi açarlar dövri texniki xidmət tələb edir və daha mürəkkəb naqillərə malikdir.

2-ci sual: Bu açarı avtomatik təkrar bağlama nəzarətçisi ilə istifadə etmək olarmı?
A: Bəli. ZW20-12F paylama avtomatlaşdırılması üçün nəzərdə tutulmuşdur. Təkrar bağlama nəzarət cihazı ilə birləşdirildikdə, o, nasazlığın avtomatik təmizlənməsini və çoxlu təkrar bağlanma ardıcıllığını dəstəkləyir (Açıq - 0.3s - Bağlayın - 180s - Açın - Bağlayın).

Q3: ZW20-12F-nin mexaniki ömrü nə qədərdir?
A: Sağlam yay işləmə mexanizmi və möhürlənmiş vakuum kəsicisi sayəsində normal xidmət şəraitində 10.000 mexaniki əməliyyat.

4-cü sual: Açar təmirsizdirmi? Bu nə deməkdir?
A: Bəli. SF6 qazı sıfır ölçmə təzyiqində möhürlənir, bu da qazın dövri doldurulmasına ehtiyacı aradan qaldırır. Vakuum kəsici kontakta qulluq tələb etmir. Bu, əməliyyat xərclərini əhəmiyyətli dərəcədə azaldır.

Q5: OEM / ODM xidməti təqdim edirsiniz?
A: Mütləq. Biz xüsusi brendinq, xüsusi cari reytinq konfiqurasiyaları və nəzarətçi inteqrasiyası təklif edirik. İstehsaldan əvvəl nümunələr 7-10 gün müddətində mövcuddur.
