Peşəkar elektrik avadanlıqları təchizatçısı kimi,Anqiang Gücütəmin edir12KV açıq havada ayırma açarıEtibarlı elektrik izolyasiyası, təhlükəsiz texniki xidmət girişi və etibarlı açıq iş tələb edən orta gərginlikli paylayıcı şəbəkələr üçün. Onun iş prinsipini, texniki spesifikasiyalar və tətbiq tələblərini başa düşmək mühəndislərə və satınalma qruplarına enerji layihələri üçün düzgün avadanlıq seçməyə kömək edir.
12KV-lıq Xarici Ayırma açarı orta gərginlikli enerji paylama sistemlərində vacib komponentdir. Əsasən yüksüz şəraitdə elektrik dövrələrini təcrid etmək üçün nəzərdə tutulmuşdur, o, texniki personala şəbəkənin təcrid olunmuş hissəsini müəyyən etməyə kömək edən görünən ayırma nöqtəsini təmin edir. Anqiang Power tərəfindən təklif olunan GW9-12 modeli bir qütblü quruluşa, keçirici bıçaq mexanizminə və praktik açıq tətbiqlər üçün özünü kilidləyən dizayna malikdir. Bu məqalə keçidin necə işlədiyini, harada istifadə edildiyini, satınalma zamanı hansı texniki parametrlərin vacib olduğunu və düzgün quraşdırma və texniki xidmətin uzunmüddətli əməliyyat etibarlılığını necə dəstəklədiyini izah edir.
12KV-lıq Xarici Ayırma Şalteri xarici elektrik şəbəkələrində istifadə olunan yüksək gərginlikli izolyasiya cihazıdır. Onun əsas məqsədi dövrə hissəsinin yoxlanılması, təmiri və ya saxlanması lazım olduqda izolyasiya boşluğu yaratmaqdır. Cihaz adətən paylayıcı sistemlərdə, yarımstansiyalarda və digər orta gərginlikli elektrik qurğularında quraşdırılır.

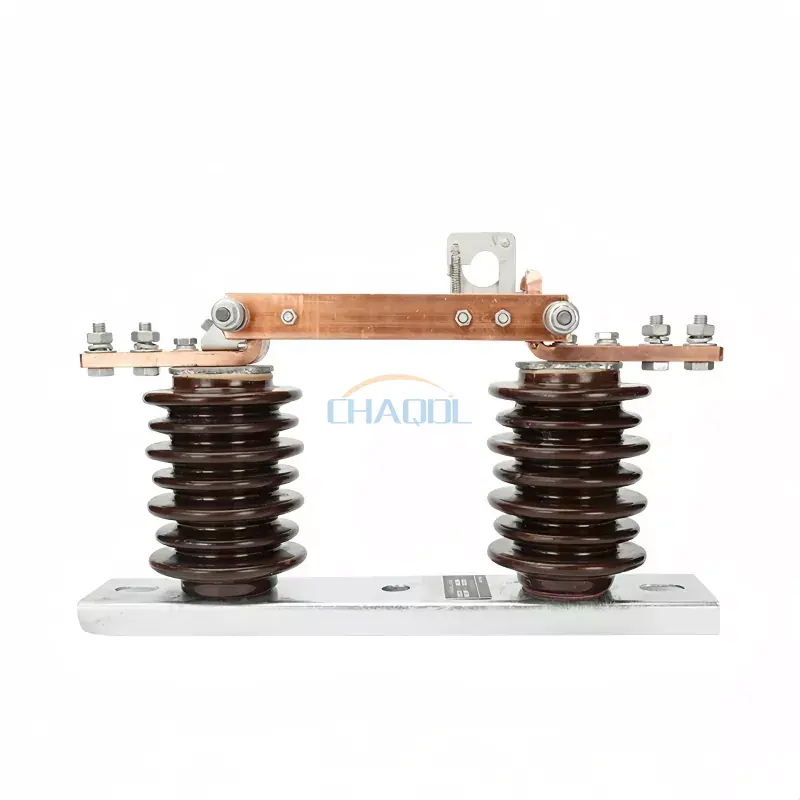

Anqiang Gücü şirkətinin GW9-12 modeli üç fazalı xətt sistemlərində birfazalı əməliyyat üçün nəzərdə tutulub. Onun işləmə mexanizmi səlahiyyətli işçilərə istehsalçının istismar təlimatlarına və müvafiq elektrik təhlükəsizliyi prosedurlarına uyğun olaraq müvafiq izolyasiya edilmiş əməliyyat çəngəlindən istifadə edərək açarı açmağa və ya bağlamağa imkan verir.
Elektrik kəsicisindən fərqli olaraq, adi ayırma açarı normal yük cərəyanını və ya qısaqapanma cərəyanını kəsmək üçün nəzərdə tutulmamışdır. Buna görə də o, uyğun elektrik açarları və digər qoruyucu avadanlıqlarla əlaqələndirilməlidir. Təhlükəsiz keçid ardıcıllığının layihələndirilməsi və ya yeni enerji paylama layihəsi üçün avadanlığın təyin edilməsi zamanı bu fərq çox vacibdir.
Avadanlıq seçimlərini daha geniş başa düşmək üçün alıcılar Anqiang Power-ın yüksək gərginlikli ayırma açarı diapazonunu da nəzərdən keçirə bilərlər.
Xarici ayırıcı açarın iş prinsipi keçirici kontaktların fiziki hərəkətinə əsaslanır. Açar bağlandıqda, onun keçirici bıçağı nəzərdə tutulan elektrik əlaqəsini qurur. Şalter icazə verilən yüksüz şəraitdə açıldıqda, bıçaq sabit kontaktdan ayrılır və görünən izolyasiya boşluğu yaradır.
GW9-12 dizaynı sabit işləyən qarmaq və özünü kilidləmə mexanizmini birləşdirir. Bu xüsusiyyətlər operatora kommutasiya hərəkətini idarə etməyə kömək edir və avadanlıq düzgün quraşdırıldıqda və saxlandıqda gözlənilməz hərəkət ehtimalını azaldır.
Faktiki keçid əməliyyatları təsdiq edilmiş sistemin istismar təlimatlarına uyğun olmalıdır. Təkcə görünən təmas boşluğu gərginliyin yoxlanılmasını, lazım olduqda torpaqlamanı və ya digər məcburi elektrik təhlükəsizliyi tədbirlərini əvəz etmir.
Xarici elektrik avadanlıqları etibarlı elektrik izolyasiyasını mexaniki sabitlik və ətraf mühitə qarşı müqavimətlə birləşdirməlidir. 12KV-luq xarici ayırıcı açarı qiymətləndirərkən bir neçə dizayn mülahizələri xüsusilə vacibdir.
GW9-12 üç fazalı paylama sistemlərində fərdi faza quraşdırılmasını dəstəkləyən bir qütblü konfiqurasiyadan istifadə edir. Bu tənzimləmə, quraşdırma dizaynının ayrı-ayrı faza quraşdırılmış izolyasiya cihazlarını tələb etdiyi paylayıcı şəbəkə planları üçün uyğun ola bilər.
Açıq təmas quruluşu keçirici komponentlər arasında ayrılmanın görünən göstəricisini təmin edir. Bu, rəsmi yoxlama və təhlükəsizlik nəzarəti zəruri olaraq qalmasına baxmayaraq, səlahiyyətli texniki xidmət prosedurları zamanı işçilərə təcrid olunmuş mövqeyi müəyyən etməyə kömək edir.
Öz-özünə kilidləmə mexanizmi nəzərdə tutulan mexaniki vəziyyəti saxlamağa kömək edir və təsadüfi əməliyyat riskini azaldır. Onun effektivliyi düzgün tənzimləmə, quraşdırma və müntəzəm yoxlamadan asılıdır.
İzolyasiya edən komponentlər sistemin nominal gərginliyi və quraşdırma yerində ətraf mühit şəraiti ilə bağlı elektrik gərginliyinə tab gətirməlidir. Çirklənmə, rütubət, temperatur dəyişiklikləri və ildırımla bağlı həddindən artıq gərginlik mülahizələri avadanlıq seçiminə daxil edilməlidir.
İzolyasiya edilmiş əməliyyat çəngəl uyğun quraşdırmalar üçün sadə əməliyyat metodu təmin edə bilər. Faktiki əməliyyat təşkili, tələb olunan boşluqlar və icazə verilən prosedurlar avadanlığın sənədləri və qüvvədə olan elektrik təhlükəsizliyi standartları ilə təsdiqlənməlidir.
12KV-luq xarici ayırıcı açar, uyğun olaraq qiymətləndirilmiş orta gərginlikli dövrə üçün izolyasiya nöqtəsi tələb etdiyi yerdə istifadə olunur. Onun uyğunluğu elektrik sisteminin dizaynından, quraşdırma mühitindən, əməliyyat prosedurlarından və tətbiq olunan kommunal tələblərdən asılıdır.
Yerüstü paylayıcı şəbəkələrdə ayırıcı açarlar yoxlama, texniki xidmət və ya planlaşdırılan avadanlığın dəyişdirilməsi üçün seçilmiş xətt hissələrini təcrid edə bilər. Düzgün yerləşdirmə texniki xidmət qruplarına bütün şəbəkəyə lazımsız təsir göstərmədən təyin olunmuş bölmələrdə işləməyə kömək edə bilər.
Yarımstansiyalar seçilmiş sxemlər və avadanlıqlar ətrafında təcrid nöqtələri yaratmaq üçün ayırıcı açarlardan istifadə edir. Mühəndislər cihazı elektrik açarları, şinlər, transformatorlar, mümkün olduqda torpaqlama açarları və yarımstansiyanın işləmə ardıcıllığı ilə əlaqələndirməlidirlər.
Zavodlar, emal müəssisələri və digər sənaye sahələri transformatorları və aşağı axın elektrik avadanlıqlarını təchiz etmək üçün orta gərginlikli paylayıcı şəbəkələrdən istifadə edə bilər. Düzgün seçilmiş ayırma açarı müvafiq izolyasiya nöqtəsi təmin etməklə planlaşdırılmış texniki xidmətə dəstək ola bilər.
Enerji təchizatı müəssisələri müəyyən edilmiş keçid prosedurlarına və texniki xidmət təcrübələrinə uyğun olan avadanlıq tələb edir. Seçim zamanı kommunal xidmətin texniki xüsusiyyətləri, ətraf mühit şəraiti, yoxlama tələbləri və təsdiq edilmiş avadanlıq standartları nəzərə alınmalıdır.
Həm kəsilmə, həm də mühafizə funksiyalarına ehtiyacı olan layihələr üçün mühəndislər ayırıcı açarın hər bir keçid vəzifəsini yerinə yetirə biləcəyini güman etməkdənsə, müvafiq elektrik açarını və ya yük açarını qiymətləndirməlidirlər.
Texniki spesifikasiyalar ayırıcı açarın nəzərdə tutulan şəbəkə üçün uyğun olub olmadığını müəyyən edir. Anqiang Power-ın GW9-12 seriyası üçün məhsul məlumatı onu 12KV-lik açıq havada ayırma açarı kimi müəyyən edir. Sifariş verilməzdən əvvəl ətraflı reytinq cədvəli istehsalçının mövcud texniki sənədləri ilə təsdiqlənməlidir.
| Parametr | Alıcılar nəyi yoxlamalıdırlar | Niyə vacibdir |
|---|---|---|
| Model | GW9-12 və ya göstərilən layihə modeli | Nəzərdə tutulan avadanlıq konfiqurasiyasını təsdiq edir. |
| Nominal gərginlik | Sistem gərginliyi və avadanlıq sinfi ilə uyğunluq | Müvafiq elektrik izolyasiyasını və tətbiqin uyğunluğunu təmin etməyə kömək edir. |
| Nominal cərəyan | Layihə tərəfindən tələb olunan davamlı cari reytinq | Nəzərdə tutulan normal iş şəraitinə uyğunluğu müəyyən edir. |
| Güc-tezliyə dözümlü gərginlik | İstehsalçı tərəfindən elan edilmiş izolyasiya reytinqi | Güc-tezlik testi şəraitində müəyyən edilmiş izolyasiya performansını göstərir. |
| İldırım impulsuna müqavimət gərginliyi | Müəyyən edilmiş impuls izolyasiya səviyyəsi | İzolyasiya koordinasiyası və keçici həddindən artıq gərginlik tələblərinin qiymətləndirilməsini dəstəkləyir. |
| Qısa müddətli cərəyana tab gətirmək | Müəyyən edilmiş cərəyan gücü və müddəti | Cihazın qapalı halda nasazlıq cərəyanı təsirlərinə tab gətirmək qabiliyyətini qiymətləndirməyə kömək edir. |
| Mexanik dözümlülük | Əməliyyat dövrlərinin elan edilmiş sayı | Müəyyən edilmiş sınaq şəraitində mexaniki dayanıqlığa istinad edir. |
| Əməliyyat mexanizmi | Əl ilə çəngəl əməliyyatı və ya digər təsdiq edilmiş tənzimləmə | Əməliyyat tələblərini və sayt prosedurları ilə uyğunluğu müəyyən edir. |
| Ətraf mühitə uyğunluq | Hündürlük, çirklənmə, temperatur, külək və quraşdırma şəraiti | Avadanlığın faktiki sahəyə uyğun olduğunu təsdiq etməyə kömək edir. |
Əhəmiyyətli:Yuxarıdakı cədvəl satınalma yoxlama siyahısıdır, yoxlanılmış məhsulun reytinq cədvəlini əvəz etmir. Alıcılar dəqiq nominal cərəyan variantlarını, izolyasiya səviyyələrini, qısamüddətli dayanıqlılıq reytinqlərini, ölçüləri və təklif olunan xüsusi konfiqurasiya üçün müvafiq standartları tələb etməlidir.
Düzgün 12KV Xarici Ayırma açarının seçilməsi gərginlik təyinatına uyğun gəlməkdən daha çox tələb edir. Mühəndislər və satınalma qrupları spesifikasiyanı tamamlamazdan əvvəl tam elektrik və mexaniki tələbləri qiymətləndirməlidirlər.
Nominal şəbəkə gərginliyini, maksimum sistem gərginliyini, tələb olunan davamlı cərəyanı və izolyasiyanın koordinasiya tələblərini yoxlayın. Bu dəyərlər layihənin tək sətirli diaqramı və texniki xüsusiyyətləri ilə uyğun olmalıdır.
Gələcək qısaqapanma cərəyanını və tələb olunan qısamüddətli dayanma qabiliyyətini təyin edin. Arızanın cərəyanı qoruyucu avadanlıq tərəfindən təmizlənərkən, ayırıcı açarın bağlı qalması tələb oluna bilər, ona görə də onun dayanıqlılıq göstəriciləri quraşdırma üçün uyğun olmalıdır.
Hündürlüyü, ətraf mühitin temperaturunu, rütubəti, havadakı çirkləndiriciləri, sahil duzunun təsirini və mexaniki yükləri nəzərə alın. Xarici qurğular sahənin şərtlərinə cavab vermək üçün xüsusi izolyasiya, korroziyadan qorunma və ya montaj tədbirləri tələb edə bilər.
Layihənin montajın bir hissəsi kimi əl ilə idarə olunan açarı, alternativ işləmə quruluşunu və ya torpaqlama açarını tələb edib-etmədiyini müəyyənləşdirin. Torpaqlama tələbləri hər bir standart konfiqurasiyaya daxil edilməkdənsə, sistemin ümumi layihəsində nəzərə alınmalıdır.
Məhsulun məlumat vərəqini, ölçülü çertyojları, quraşdırma təlimatlarını, mümkün olduqda gündəlik və tip-sınaq sənədlərini və müvafiq standartların təfərrüatlarını tələb edin. Təchiz edilmiş konfiqurasiyanın yerli kommunal xidmətin və ya layihə orqanının tələblərinə cavab verdiyini təsdiqləyin.
Etibarlı satınalma həmçinin istehsalın ardıcıllığının, texniki kommunikasiyanın, ehtiyat hissələrinin mövcudluğunun və satışdan sonrakı dəstəyin yoxlanılmasını əhatə edir. Anqiang Power bir sıra ayırma açarları təklif edir və müxtəlif elektrik tətbiqləri üçün məhsul seçiminə rəhbərlik edir. Alıcılar ayırma açarı məhsul çeşidi vasitəsilə layihə tələblərini müzakirə edə bilərlər.
Düzgün quraşdırma və müntəzəm yoxlama açıq havada ayırma açarlarının işləmə etibarlılığını qorumağa kömək edir. Baxım intervalları istehsalçının təlimatlarına, sahənin şərtlərinə, iş tezliyinə və məsul kommunal və ya obyekt operatorunun tələblərinə uyğun olmalıdır.
Bütün quraşdırma və texniki xidmət işləri təsdiq edilmiş təhlükəsizlik proseduru altında ixtisaslı işçilər tərəfindən yerinə yetirilməlidir. Tələb olunduqda təcrid, gərginlik sınağı, torpaqlama və kilidləmə tədbirləri tətbiq edilməklə, dövrə təsdiqlənmiş təhlükəsiz vəziyyətdə yerləşdirilməlidir. Avadanlıq xüsusi olaraq bu vəzifə üçün nəzərdə tutulmayıbsa və qiymətləndirilməyibsə, heç vaxt yük cərəyanını kəsmək üçün adi ayırıcı açarı işə salmayın.
Onun əsas funksiyası yüksüz şəraitdə uyğun orta gərginlikli dövrəni təcrid etmək və görünən əlaqə boşluğunu təmin etməkdir. Bu, müvafiq keçid, yoxlama və torpaqlama prosedurları ilə istifadə edildikdə texniki xidmət və yoxlamanı dəstəkləyir.
Adi ayırma açarı normal yük cərəyanını və ya qısaqapanma cərəyanını kəsmək üçün nəzərdə tutulmayıb. Düzgün qiymətləndirilmiş elektrik açarı və ya digər uyğun kommutasiya cihazı ayırma açarı işə salınmazdan əvvəl tələb olunan kəsmə vəzifəsini yerinə yetirməlidir.
Anqiang Gücü-in GW9-12 uyğun 12KV-sinif paylayıcı proqramlar üçün nəzərdə tutulmuş açıq, tək qütblü yüksək gərginlikli ayırıcı açardır. Təsdiq edilmiş quraşdırma dizaynına uyğun olaraq üç fazalı xətt sistemlərində fərdi faza istismarı üçün istifadə edilə bilər.
Əsas parametrlərə nominal gərginlik, nominal cərəyan, güc-tezliyə tab gətirmə gərginliyi, ildırım impulsuna tab gətirmə gərginliyi, qısamüddətli cərəyan, mexaniki dözümlülük, işləmə mexanizmi və ətraf mühitə uyğunluq daxildir. Dəqiq dəyərlər seçilmiş model üçün məlumat cədvəlində yoxlanılmalıdır.
Yoxlama tezliyi istehsalçının texniki xidmət təlimatlarından, sahə mühitindən, keçid tezliyindən və kommunal tələblərdən asılıdır. Müntəzəm yoxlamalar izolyasiyanı, keçirici kontaktları, mexaniki əlaqələri, montaj aparatlarını və həddindən artıq istiləşmə və ya korroziya dəlillərini əhatə etməlidir.
Sistem gərginliyini, tələb olunan nominal cərəyanı, quraşdırma mühitini, izolyasiya tələblərini, qısaqapanmaya tab gətirmə tələblərini, əməliyyat metodunu, torpaqlama konfiqurasiyasını, tətbiq olunan standartları və layihə miqdarını təmin edin. Çizimlər və ya avadanlıq spesifikasiyası təchizatçıya uyğun konfiqurasiya tövsiyə etməyə kömək edə bilər.
12KV-lıq Xarici Ayırma açarı orta gərginlikli paylayıcı şəbəkələrdə mühüm izolyasiya komponentidir. Onun dəyəri texniki xidmət üçün uyğun təcrid nöqtəsi təmin etmək, aydın keçid prosedurlarını dəstəkləmək və daha geniş mühafizə və torpaqlama sistemi ilə inteqrasiya etməkdədir. Doğru modeli seçmək üçün elektrik göstəricilərinin, izolyasiya performansının, mexaniki dizaynın, sahənin şərtlərinin və tətbiq olunan standartların diqqətlə nəzərdən keçirilməsi tələb olunur. Etibarlı xidmət üçün düzgün quraşdırma, ixtisaslı əməliyyat və müntəzəm yoxlama eyni dərəcədə vacibdir.
Əgər siz kommunal xidmət, yarımstansiya və ya sənaye paylama layihəsi üçün 12KV-lıq Xarici Ayırma açarı axtarırsınızsa, Anqiang Power tətbiq tələblərinizi nəzərdən keçirməyə və uyğun məhsul konfiqurasiyasını müəyyən etməyə kömək edə bilər. Texniki spesifikasiyalar, iş şəraiti və kəmiyyət tələblərinizi komandamızla paylaşın.Bizimlə əlaqə saxlayınbu gün məhsul seçimini müzakirə etmək, ətraflı texniki sənədləri tələb etmək və layihənizə uyğun təklif almaq.
