Sıfır Ardıcıl Cərəyan Transformatoru orta gərginlikli elektrik sistemlərində torpaqda nasazlığın aşkarlanması və mühafizə koordinasiyası üçün nəzərdə tutulmuşdur. O, adətən 10kV paylayıcı şəbəkələrdə balanssız və ya nasaz şəraitdə yaranan qalıq cərəyanı izləmək üçün tətbiq edilir, qoruyucu relelərə nasaz sxemləri tez bir zamanda təcrid etməyə və sistemin təhlükəsizliyini və etibarlılığını yaxşılaşdırmağa kömək edir.

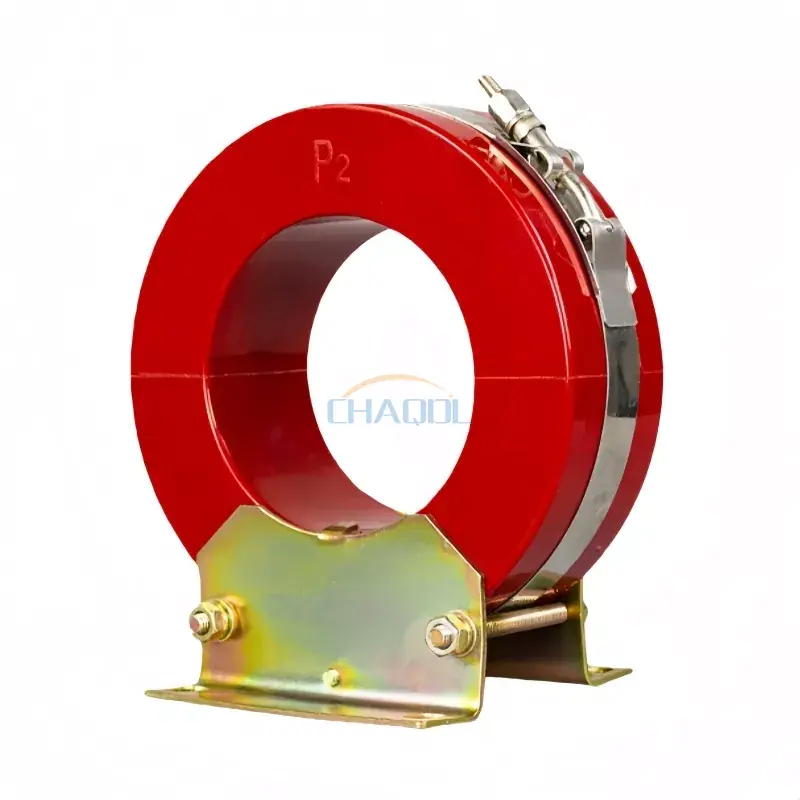

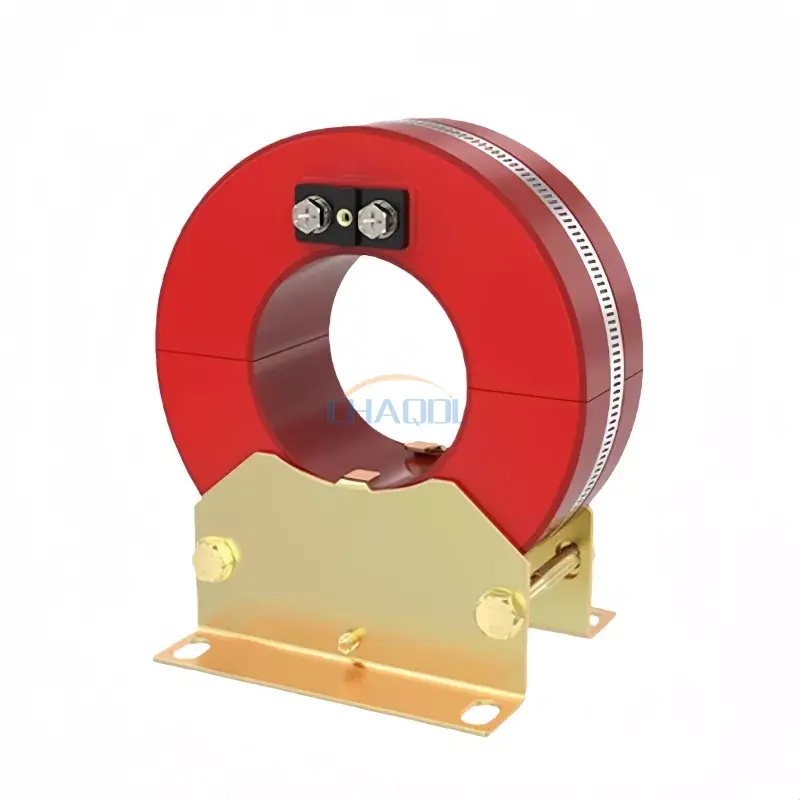

Bu model (LXK-Φ80-200) əsas kabelləri ayırmadan quraşdırmaya imkan verən split nüvəli struktura malik epoksi qatranlı vakuum tökmə texnologiyasından istifadə edir. Nüvə yüksək dərəcəli soyuq haddelenmiş silikon poladdan hazırlanır, sarım isə sabit maqnit performansını və uzunmüddətli istismar zamanı aşağı itkini təmin etmək üçün oksigensiz mis keçiricilərdən istifadə edir.
Bu Sıfır Ardıcıllıqlı Cərəyan Transformatorunun əsas üstünlüyü onun split nüvəli strukturudur ki, bu da ilkin kabelləri ayırmadan quraşdırmaya imkan verir. İki hissəli əsas dizayn, sıxma fiksasiyası ilə birlikdə, yenidənqurma və texniki xidmət layihələrində yerində quraşdırma səmərəliliyini əhəmiyyətli dərəcədə artırır.

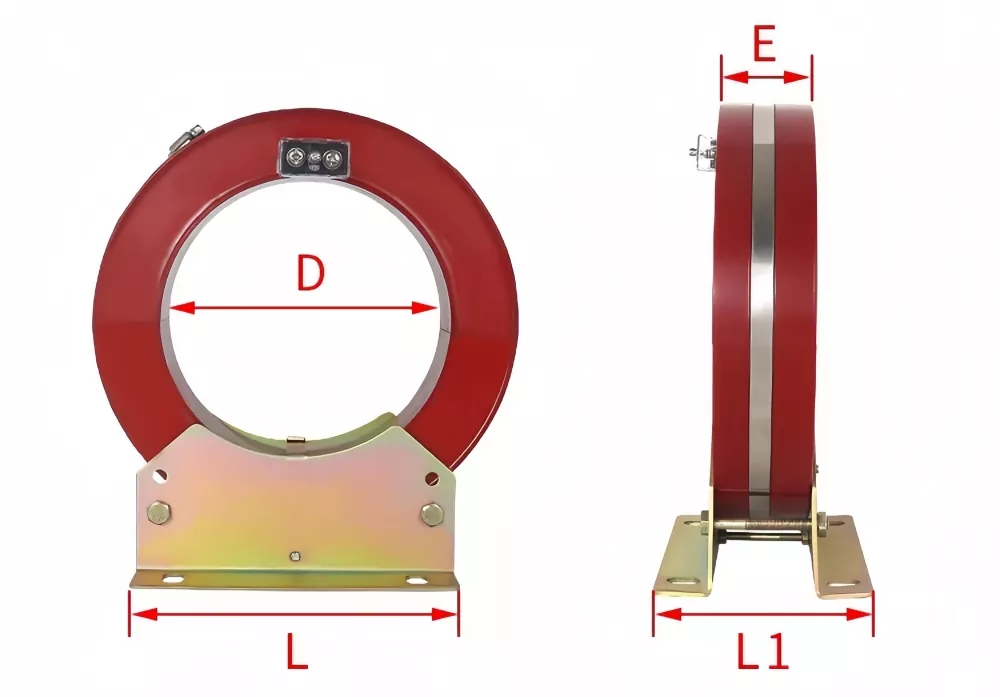

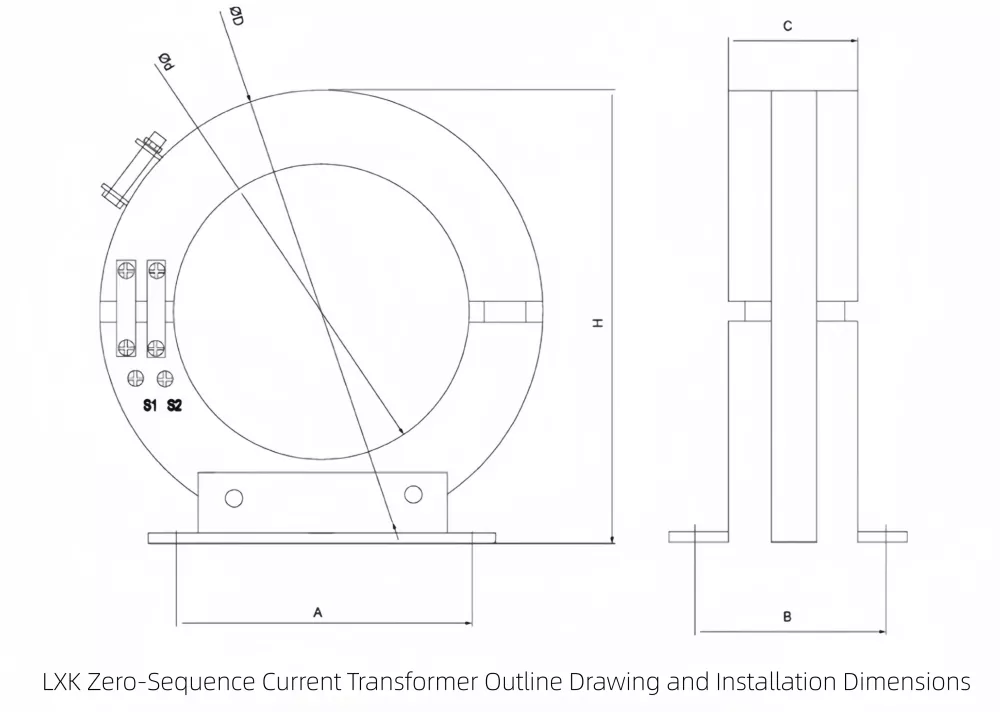

| Məhsulun spesifikasiyası | D | E | L | L1 |
| LXK-80 | Φ80 | 58 | 130 | 123 |
| LXK-100 | Φ100 | 58 | 130 | 122 |
| LXK-120 | Φ120 | 57 | 130 | 120 |
| LXK-150 | Φ150 | 58 | 190 | 123 |
| LXK-180 | Φ180 | 58 | 190 | 125 |
| LXK-200 | Φ200 | 60 | 280 | 129 |
| LXK-240 | Φ240 | 80 | 280 | 167 |
| LXK-260 | Φ260 | 55 | 280 | 120 |
| LXK-300 | Φ300 | 80 | 280 | 170 |
| Rele modeli | Rele bobininin qoşulma üsulu | Rele miqyasının dəyəri | Sıfır ardıcıl cərəyan dəyəri (A) |
| DD-11/60 DD-1/60 |
seriyalı əlaqə | 15*1 | 2.4-4.5 |
| 30*1 | |||
| paralel olaraq | 15*2 | 3-5 | |
| 30*2 | |||
| seriyalı əlaqə | 15*1 | 3-5 | |
| 30*1 | |||
| paralel olaraq | 15*2 | 3-6 | |
| 30*2 |
Nominal izolyasiya səviyyəsi: 0.5/3KV
Split nüvəli epoksi qatran quruluşu, əsas kabelləri çıxarmadan sürətli quraşdırmaya imkan verir, texniki xidmət və yenidənqurma layihələrində dayanma müddətini azaldır. Dizayn həmçinin sərt elektrik mühitlərində mexaniki dayanıqlığı və uzunmüddətli izolyasiya etibarlılığını yaxşılaşdırır.
Cihaz aşağı və yüksək qalıq cərəyan şəraitində sabit ölçmə performansını təmin edərək onu sənaye paylayıcı şəbəkələrdə, yarımstansiyalarda və yığcam keçid qurğularında mühafizə sistemləri üçün uyğun edir.
1. Quraşdırma: Daxili istifadə
2. Temperatur diapazonu: -5℃ ilə 40℃ arasında, gündəlik orta ≤ 30℃
3. Ətraf mühit: Qeyri-korroziyalı, az çirkli ərazilər
S1: Sıfır ardıcıl cərəyan transformatorunun əsas funksiyası nədir?
A: O, üç fazalı sistemlərdə torpaq xətaları nəticəsində yaranan balanssızlıq cərəyanını aşkar edir və nasaz dövrələri təcrid etmək üçün rele mühafizə sistemləri üçün siqnallar təqdim edir.
S2: Onu sistemi bağlamadan quraşdırmaq olarmı?
Cavab: Bəli, split nüvəli dizayn mövcud kabellərin ətrafında kəsilmədən quraşdırmaya imkan verir.
S3: Nominal cərəyan sabitdir və ya fərdiləşdirilə bilər?
A: Əsas cari reytinq sistem tələblərinə əsasən fərdiləşdirilə bilər.
4-cü sual: Hansı növ mühafizə sistemləri ilə uyğun gəlir?
A: Torpaq nasazlığı röleləri, qoruyucu panellər və keçid qurğularının monitorinq sistemləri ilə uyğun gəlir.
5-ci sual: Əsas və sarğıda hansı materiallardan istifadə olunur?
A: Aşağı itki və yüksək səmərəlilik üçün soyuq haddelenmiş silikon polad nüvələrdən və oksigensiz mis sarımlardan istifadə edir.
S6: O, adətən harada quraşdırılır?
A: O, adətən üzük əsas bloklarında, paylayıcı şkaflarda, transformatorlarda və elektrik açarlarının mühafizə panellərində quraşdırılır.
