Etibarlı orta gərginlik paylanması təhlükəsiz keçid, effektiv qidalandırıcı idarəetmə və etibarlı açıq avadanlıqdan asılıdır.Anqiang Gücütəmin edir24kV Qütblü SF6 Yük Kəsicisi, yükün etibarlı kommutasiyası, çevik əməliyyat və paylayıcı avtomatlaşdırma sistemləri ilə praktik inteqrasiya tələb edən yerüstü elektrik paylayıcı şəbəkələri üçün nəzərdə tutulmuşdur. Onun iş prinsipini, texniki xüsusiyyətlərini və quraşdırma tələblərini başa düşmək kommunal xidmətlərə, sənaye operatorlarına və elektrik podratçılara məlumatlı satınalma qərarları qəbul etməyə kömək edir.

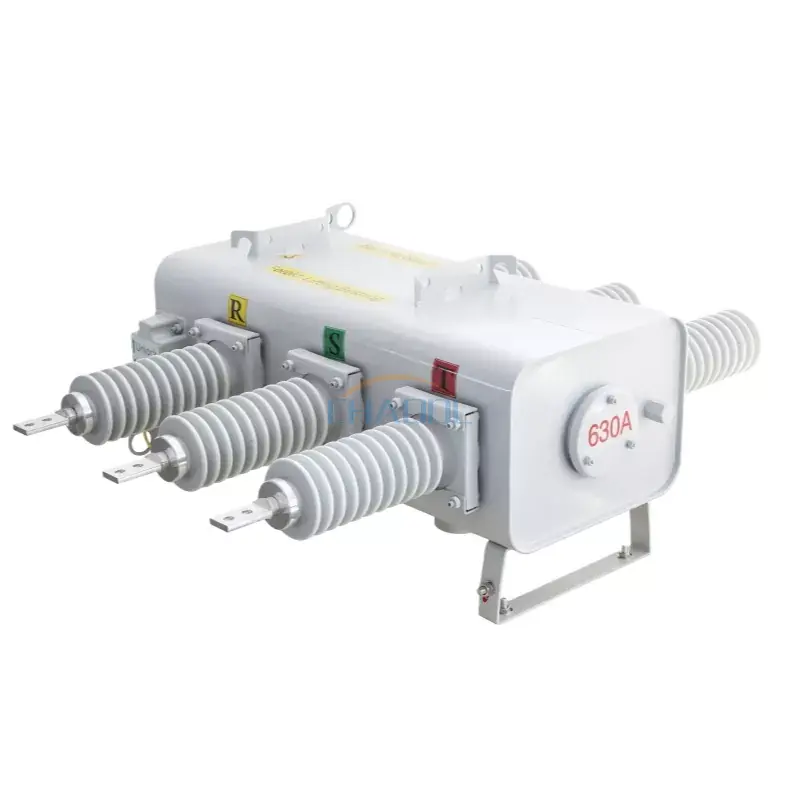

24 kV-luq dirəyə quraşdırılmış SF6 yük kəsici açarı izolyasiya və qövsün söndürülməsi üçün kükürd heksaflorid (SF6) qazından istifadə edən açıq orta gərginlikli keçid cihazıdır. Kommunal dirəyə quraşdırılmış o, operatorlara yük cərəyanını idarə etməyə, yerüstü qidalandırıcıları idarə edilə bilən hissələrə bölməyə və planlaşdırılmış keçid əməliyyatlarını dəstəkləməyə kömək edir. Anqiang Power FLW34-24 seriyası 630A nominal cərəyan, 11kV, 24kV və 33kV gərginlik seçimləri və mexaniki, elektrik və uzaqdan idarəetmə variantları ilə siyahıya alınmışdır. Bu təlimatda onun iş prinsipi, əsas texniki parametrləri, tətbiqləri, seçim meyarları və paylayıcı şəbəkə layihələri üçün texniki xidmət mülahizələri izah edilir.
24kV Qütblü SF6 Yük Kəsicisi orta gərginlikli hava paylayıcı şəbəkələrində istifadə olunan açıq keçid cihazıdır. Onun əsas məqsədi nominal iş şəraitində müəyyən yük cərəyanlarını yaratmaq və kəsməkdir. Fider boyunca seçilmiş nöqtələrdə idarə olunan keçidi aktivləşdirməklə, o, kommunal xidmətlərə enerji paylamasını idarə etməyə və əməliyyat məqsədləri üçün bölmələri təcrid etməyə kömək edir.
Termin üç mühüm xüsusiyyəti təsvir edir:
Anqiang Gücü FLW34-24 məhsulu 630A nominal cərəyanla 11kV, 24kV və 33kV nominal gərginlikli seçimlər üçün siyahıya alınmışdır. Müvafiq konfiqurasiya şəbəkənin elektrik tələblərinə və istehsalçı tərəfindən təsdiq edilmiş məhsul reytinqlərinə uyğun seçilməlidir.
Sadə bir ayırıcıdan fərqli olaraq, yük kəsici açarı müəyyən edilmiş yük cərəyanını kəsmək üçün nəzərdə tutulmuşdur. Bununla belə, avtomatik olaraq hər qısaqapanma cərəyanını kəsməyə qadir olan bir elektrik açarı kimi qəbul edilməməlidir. Tələb olunan nasazlıqdan qorunma koordinasiya edilmiş mühafizə sistemi və uyğun avadanlıq tərəfindən təmin edilməlidir.
İş prinsipi mexaniki təmas hərəkətini SF6 qazının elektrik izolyasiyası və qövs söndürmə xüsusiyyətləri ilə birləşdirir. Cərəyan keçirərkən kontaktlar ayrıldıqda, onların arasında elektrik qövsü yarana bilər. Kommutasiya kamerası cihazın müəyyən edilmiş iş şəraitində bu qövsü idarə etmək və söndürmək üçün nəzərdə tutulmuşdur.
Keçid bağlandıqda, onun keçirici kontaktları nəzərdə tutulan cərəyan yolunu təmin edir. Elektrik enerjisi yerüstü paylayıcı dövrə vasitəsilə aşağı axın transformatorlarına, sənaye obyektlərinə, ticarət binalarına və ya digər əlaqəli yüklərə axır.
Səlahiyyətli keçid əməliyyatı tələb olunduqda, əməliyyat mexanizmi kontaktları hərəkət etdirir. SF6 əsaslı kəsmə sistemi, cari və keçid şərtlərinin avadanlığın nominal imkanları daxilində qalması şərti ilə kontaktın ayrılması zamanı yaranan qövsü söndürməyə kömək edir.
Operatorlar paylayıcı qidalandırıcını bölmələrə bölmək üçün strateji olaraq yerləşən açarlardan istifadə edə bilərlər. Bu tənzimləmə planlı texniki qulluq, yükün ötürülməsi və təyin edilmiş şəbəkə hissələrinin təcrid olunmasını dəstəkləyir. Faktiki nasazlıq izolyasiyası mühafizə sxemindən, nasazlığın aşkarlanmasından, keçid ardıcıllığından və yuxarı və aşağı axın cihazları ilə koordinasiyadan asılıdır.
Seçilmiş konfiqurasiyadan asılı olaraq keçid əllə, elektriklə və ya uzaqdan işləməyi dəstəkləyə bilər. Uyğun nəzarətçilər və rabitə interfeysləri daxil edildikdə, o, həmçinin paylama avtomatlaşdırma sisteminin bir hissəsini təşkil edə bilər.
Əlavə avadanlıq seçimləri üçün alıcılar Anqiang Power-ın orta gərginlikli yük açarı məhsul çeşidini araşdıra və layihənin spesifikasiyasını tamamlamazdan əvvəl müxtəlif keçid tənzimləmələrini müqayisə edə bilərlər.
Texniki parametrlər keçidin müəyyən bir şəbəkə üçün uyğun olub olmadığını müəyyən edir. Aşağıdakı cədvəl Anqiang Power FLW34-24/630-20 məhsulu üçün dərc edilmiş əsas spesifikasiyaları ümumiləşdirir. Dəyərlər satınalmadan əvvəl cari məlumat cədvəli və təsdiq edilmiş konfiqurasiya ilə yoxlanılmalıdır.
| Parametr | Nəşr edilmiş Spesifikasiya | Seçimin nəzərə alınması |
|---|---|---|
| Məhsul modeli | FLW34-24 / FLW34-24/630-20 | Kotirovka və məlumat vərəqində dəqiq model təyinatını təsdiqləyin. |
| Nominal gərginlik seçimləri | 11kV, 24kV, 33kV | Seçilmiş versiyanı şəbəkə gərginliyi və izolyasiya tələblərinə uyğunlaşdırın. |
| Nominal cərəyan | 630A | Davamlı yük cərəyanını və gözlənilən iş şəraitini yoxlayın. |
| Nominal tezlik | 50/60Hz məhsul səhifəsində qeyd olunub | Sifariş edilmiş konfiqurasiya üçün müvafiq tezliyi təsdiq edin. |
| Pik cərəyana dözür | 50kA | Testin əsasını, müddətini və sistem xəta səviyyələri ilə koordinasiyanı yoxlayın. |
| Qiymətləndirilmiş qısamüddətli cərəyan | Siyahıda göstərildiyi kimi 20/4kA/s | Qeydin və onun tətbiq olunan müddətinin aydınlaşdırılmasını tələb edin. |
| Nominal kabelin doldurulması və qırılma cərəyanı | 25A | Xüsusi kabel keçid vəzifəsi üçün uyğunluğunu təsdiqləyin. |
| Nominal xəttin doldurulması və kəsilməsi cərəyanı | 16A | Nəzərdə tutulan hava xətti kommutasiya tətbiqini yoxlayın. |
| Mexanik əməliyyat | 6000 əməliyyat siyahıya alınmışdır | Test şərtlərini və texniki xidmət cədvəlini yoxlayın. |
| Nisbi qaz sızması dərəcəsi | Siyahıda göstərildiyi kimi ildə 1%-dən çox deyil | Tətbiq olunan standartı və ölçmə metodunu təsdiq edin. |
| Korpus və nəzarətçinin qorunması | IP44 siyahıya alınmışdır | Ekspozisiyanı, kabinetin yerləşdirilməsi və ətraf mühitin mühafizəsi üçün əlavə ehtiyacları qiymətləndirin. |
Mühüm spesifikasiya qeydi:Dərc edilmiş parametrlər siyahısı qısaldılmış və ya potensial qeyri-müəyyən qeydləri ehtiva edir, o cümlədən tezlik qeydi və qısamüddətli cərəyan qeydi. Bu dəyərlər Anqiang Power tərəfindən təsdiq edilmədən təsdiqlənmiş sınaq nəticələri kimi şərh edilməməlidir. Xüsusilə, zirvəyə davamlılıq dərəcəsi nominal qısaqapanmanı pozma qabiliyyəti ilə eyni deyil.
Layihə sənədləri üçün, həmçinin müvafiq tip-sınaq hesabatlarını, izolyasiya səviyyələrini, işləmə mexanizminin təfərrüatlarını, idarəetmə gərginliyini, terminalın yerləşdirilməsi və quraşdırma təsvirlərini tələb edin. Bu sənədlər mühəndislərə tək başlıq reytinqinə etibar etməkdənsə, tam keçid qurğusunu qiymətləndirməyə kömək edir.
Düzgün dizayn edildikdə və saxlandıqda, SF6 yük kəsici açarı yerüstü paylama sistemləri üçün bir sıra praktik üstünlüklər təklif edir.
Dirəkdə quraşdırılmış konstruksiya kommutasiya avadanlığını birbaşa paylayıcı struktura yerləşdirir. Bu, əlavə yer səviyyəsində yer ehtiyacını azalda bilər və xüsusi qapalı elektrik otağının qeyri-mümkün olduğu yerlərdə qidalandırıcı planlarını dəstəkləyə bilər.
SF6 güclü dielektrik xüsusiyyətlərə malikdir və yüksək gərginlikli elektrik avadanlıqlarında geniş istifadə olunur. Düzgün işlənmiş keçid kamerası daxilində izolyasiya və qövs söndürmə performansını dəstəkləyir. Faktiki keçid qabiliyyəti kontakt dizaynından, qaz vəziyyətindən, işləmə mexanizmindən və nominal vəzifədən asılıdır.
Manual, motorlu və uzaqdan idarəetmə variantları müxtəlif əməliyyat tələblərinə cavab verə bilər. Uzaqdan keçid nəzarət sistemi və kommunikasiya infrastrukturunun lazımi şəkildə həyata keçirilməsi şərti ilə adi şəbəkənin yenidən konfiqurasiyası zamanı sahə səfərlərinə ehtiyacı azalda bilər.
Uyğun nəzarətçilər və nəzarət sistemləri ilə inteqrasiya olunduqda, dirəyə quraşdırılmış açar qidalandırıcının avtomatlaşdırılmış idarə edilməsinə kömək edə bilər. Mühəndislər sifariş verməzdən əvvəl rabitə protokollarını, köməkçi güc tələblərini, idarəetmə məntiqini və kilidləmə tənzimləmələrini təsdiq etməlidirlər.
Möhürlənmiş keçid kamerası daxili komponentlərin xarici çirklənməyə məruz qalmasını məhdudlaşdıra bilər. Buna baxmayaraq, daha aşağı müntəzəm texniki xidmət tələbləri baxımsız işləmə demək deyil. Mexanik əlaqələr, idarəetmə sxemləri, izolyasiya komponentləri və qazla əlaqəli parametrlər hələ də istehsalçının göstərişlərinə uyğun olaraq yoxlama tələb edir.
Digər bir məsələ ekoloji məsuliyyətdir. SF6 güclü istixana qazıdır, ona görə də avadanlıq sahibləri sızmanın qarşısının alınması, qazın bərpası və istismar müddətinin başa çatması ilə bağlı tələblərə cavab verməlidirlər. Yerli qaydalardan və layihənin davamlılıq məqsədlərindən asılı olaraq, alternativ izolyasiya texnologiyaları da qiymətləndirməyə zəmanət verə bilər.
24 kV dirəyə quraşdırılmış SF6 Yük Aparıcı açarı, elektrik göstəriciləri və ətraf mühitin xüsusiyyətləri quraşdırma ilə uyğunlaşdıqda açıq paylama tətbiqləri üçün uyğundur.
Tətbiq uyğunluğu nominal gərginlikdən daha çox asılıdır. Qısaqapanma səviyyələri, keçid vəzifələri, ətraf mühitin temperaturu, hündürlük, çirklənmənin şiddəti, küləyin yüklənməsi, montaj gücü və tələb olunan idarəetmə funksiyaları qiymətləndirilməlidir.
Satınalma qrupları yalnız gərginlik və cərəyana əsaslanan cihaz seçmək əvəzinə, tam əməliyyat mühitini qiymətləndirməlidir. Strukturlaşdırılmış baxış spesifikasiya boşluqlarını azalda və quraşdırma zamanı bahalı dəyişikliklərin qarşısını ala bilər.
Kommutasiya avadanlığını müqayisə edən alıcılar yük açarı ilə elektrik açarı arasındakı fərqi də başa düşməlidirlər. Yük açarı müəyyən edilmiş normal kommutasiya vəzifələrini yerinə yetirir, müvafiq nominallı elektrik açarı isə elan edilmiş kəsmə qabiliyyəti daxilində nasaz cərəyanları kəsmək üçün nəzərdə tutulub. Sistemin mühafizəsi dizaynı hansı cihazların tələb olunduğunu və onların birlikdə necə işlədiyini müəyyən edir.
Xarici orta gərginlikli avadanlıqların təhlükəsiz istismarı üçün düzgün quraşdırma vacibdir. Quraşdırma və işə salma, dövrə təcrid olunmuş və bütün müvafiq təhlükəsizlik nəzarətləri mövcud olmaqla, təsdiq edilmiş prosedurlara uyğun olaraq ixtisaslı elektrik işçiləri tərəfindən həyata keçirilməlidir.
Baxım intervalları istehsalçının təlimatlarına, qüvvədə olan elektrik qaydalarına və faktiki iş mühitinə uyğun olmalıdır. Avadanlığın ağır hava şəraiti, ağır çirklənmə, tez-tez keçid və ya anormal iş şəraiti ilə qarşılaşdığı yerlərdə yoxlama tezliyinin artırılması tələb oluna bilər.
SF6 ilə işləmə müvafiq avadanlıq və prosedurlardan istifadə etməklə təlim keçmiş işçilər tərəfindən həyata keçirilməlidir. Heç vaxt müntəzəm texniki xidmət üsulu olaraq qazı qəsdən buraxmayın. Sızmanın aşkar edilməsi, bərpası, saxlanması və utilizasiyası üçün müvafiq ekoloji tələblərə əməl edin.
Onun əsas funksiyası açıq orta gərginlikli paylayıcı şəbəkədə müəyyən edilmiş yük cərəyanlarını yaratmaq və kəsməkdir. O, həmçinin fiderin bölmələrini və idarə olunan keçid əməliyyatlarını dəstəkləyir. Arızanın mühafizəsi uyğun şəkildə əlaqələndirilmiş mühafizə sistemi ilə təmin edilməlidir.
Dərc edilmiş məhsul məlumatında 630A nominal cərəyan göstərilir. Alıcılar satın almadan əvvəl dəqiq sifariş edilmiş konfiqurasiyanı və onun müvafiq texniki reytinqlərini təsdiqləməlidirlər.
Bəli, məhsulun konfiqurasiyası seçimi kimi uzaqdan əməliyyat dəstəklənir. Layihə üçün tələb olunan nəzarətçi, köməkçi enerji təchizatı, rabitə interfeysləri və avtomatlaşdırma uyğunluğu təsdiq edilməlidir.
Xeyr. Yük kəsici açarı müəyyən edilmiş yük cərəyanlarını kəsmək üçün nəzərdə tutulmuşdur, elektrik açarı isə nominal kəsmə qabiliyyəti daxilində nasaz cərəyanları kəsmək üçün nəzərdə tutulmuşdur. Avadanlıqların düzgün təşkili şəbəkənin qorunmasının öyrənilməsindən və tətbiq olunan standartlardan asılıdır.
Anqiang Gücü 11kV, 24kV və 33kV nominal gərginlik seçimlərini sadalayır. Mövcud konfiqurasiya, izolyasiya tələbləri və ölçü detalları istehsalçı ilə yoxlanılmalıdır.
Bəli. Möhürlənmiş qaz kamerası xarici çirklənməyə məruz qalmağı azalda bilsə də, dövri yoxlamalar zəruri olaraq qalır. Baxım istehsalçı tərəfindən göstərildiyi kimi işləmə mexanizmini, izolyasiya komponentlərini, idarəetmə sistemini və qaz vəziyyətini əhatə etməlidir.
Sistem gərginliyini, nominal cərəyanı, tezliyi, quraşdırma mühitini, tələb olunan iş rejimini, nəzarət gərginliyini, miqdarını, tətbiq olunan standartları və layihənin yerini təmin edin. Tək xətt diaqramları, montaj tələbləri və hər hansı xüsusi ətraf mühit şəraiti təchizatçıya müvafiq konfiqurasiyanı təsdiqləməyə kömək edə bilər.
24kV Qütblü SF6 Yük Kəsicisi nəzarət olunan yük keçidini təmin etməklə, fiderin bölmələrini dəstəkləməklə və yerli və ya uzaqdan işləmə seçimlərini təmin etməklə müasir orta gərginlikli paylamada mühüm rol oynaya bilər. Onun effektivliyi düzgün elektrik seçimindən, koordinasiya edilmiş nasazlığın qorunmasından, uyğun quraşdırmadan və məsuliyyətli uzunmüddətli texniki xidmətdən asılıdır.
Anqiang Gücü nəşr olunmuş 630A nominal cərəyan spesifikasiyası və çoxlu gərginlik variantları ilə dirəyə quraşdırılmış kommutasiya avadanlığı tələb edən paylama layihələri üçün FLW34-24 seriyasını təklif edir. Sifariş verməzdən əvvəl texniki məlumat cədvəlini, əməliyyat konfiqurasiyasını, ətraf mühitə uyğunluğunu və müvafiq sınaq sənədlərini təsdiqləyin. Əgər siz kommunal xidmətin təkmilləşdirilməsini, sənaye paylama layihəsini və ya paylama avtomatlaşdırmasının quraşdırılmasını planlaşdırırsınızsa, məhsul təfərrüatlarını nəzərdən keçirin vəbizimlə əlaqə saxlayıngərginlik tələblərinizi, texniki spesifikasiyalar və fərdiləşdirmə ehtiyaclarınızı Anqiang Power komandası ilə müzakirə etmək.
