Alət transformatoru elektrik sisteminin təhlükəsizliyini necə artırır?

Xülasə: Alət transformatorlarımüasir elektrik sistemlərinin mühüm komponentləridir. Onlar təhlükəsizliyi artırır, dəqiq ölçməni təmin edir və avadanlığı yüksək gərginlik risklərindən qoruyur. Bu məqalə elektrik mühəndislərinin və obyekt menecerlərinin üzləşdiyi real problemlərə həll yolları təqdim edərək, alət transformatorlarının necə işlədiyini, onların üstünlüklərini, növlərini, quraşdırma tövsiyələrini və ümumi nasazlıqların aradan qaldırılması üsullarını araşdırır.

Mündəricat

• Giriş
• Alət transformatoru nədir?
• Alət transformatorlarının növləri
• Alət transformatorlarından istifadənin üstünlükləri
• Quraşdırma Məsləhətləri və Ən Yaxşı Təcrübələr
• Ümumi problemlərin aradan qaldırılması
• Tez-tez verilən suallar
• Nəticə və Əlaqə

Giriş

Elektrik mühəndisliyi sahəsində təhlükəsizlik və dəqiqlik vacibdir. Yüksək gərginlikli sistemlər təkcə avadanlıq üçün deyil, həm də personal üçün risklər yaradır. Alət transformatorları yüksək gərginlik və ya cərəyan səviyyələrini sayğaclar, relelər və monitorinq cihazları üçün idarə olunan və ölçülə bilən dəyərlərə endirən qoruyucu vasitəçi kimi xidmət edir. Mühəndislər öz rollarını başa düşərək, ciddi təhlükəsizlik standartlarını qoruyarkən sistem performansını optimallaşdıra bilərlər.

Alət transformatoru nədir?

Alət transformatoru yüksək gərginliyi və ya cərəyanı daha aşağı, standartlaşdırılmış səviyyəyə endirən, təhlükəsiz ölçmə və monitorinq imkanı verən cihazdır. O, iki əsas məqsədə xidmət edir:

• Ölçmə:Sayğaclar və monitorinq sistemləri üçün gərginlik və cərəyanın dəqiq təsviri.
• Müdafiə:Rölləri və digər qoruyucu vasitələri yüksək gərginlikdən təcrid edərək qoruyur.

Əsas komponentlərə aşağıdakılar daxildir:

• İlkin sarğı
• İkincil sarğı
• Əsas (maqnit materialı)
• İzolyasiya sistemi

Alət transformatorları iki əsas kateqoriyaya bölünür:

1. Cərəyan transformatorları (CT)
2. Gərginlik/Potensial Transformatorlar (VTs/PTs)

Alət transformatorlarının növləri

Cərəyan transformatorları (CT)

Cari transformatorlar ikincil sarımda mütənasib aşağı cərəyan istehsal edərək yüksək cərəyan səviyyələrini ölçmək üçün nəzərdə tutulmuşdur. Əsas tətbiqlərə aşağıdakılar daxildir:

• Enerji ölçülməsi
• Həddindən artıq cərəyandan qorunma
• Enerji keyfiyyətinin monitorinqi

Gərginlik transformatorları (VTs/PTs)

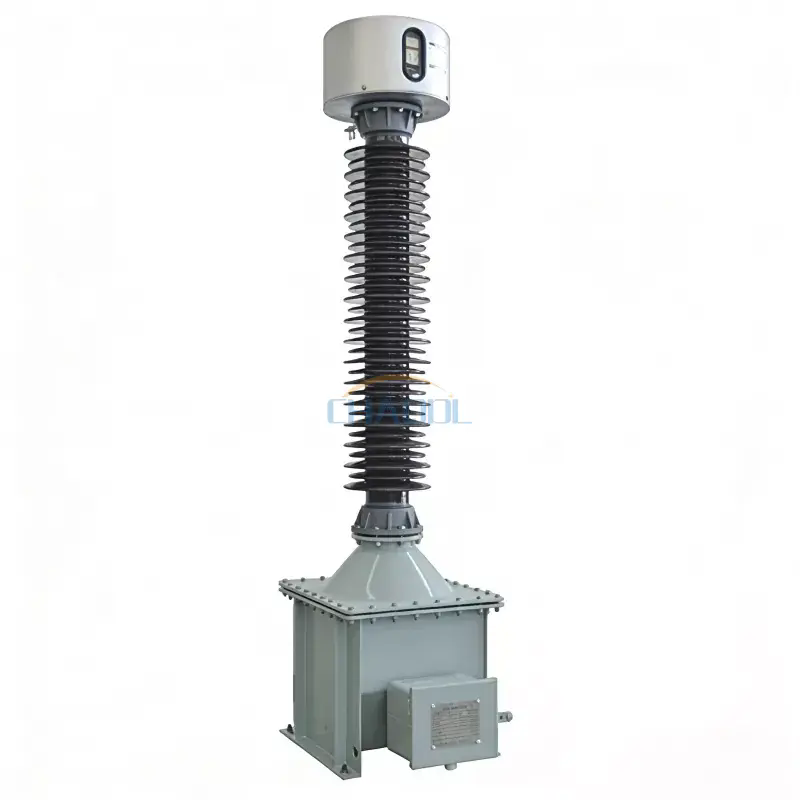

Potensial transformatorlar kimi tanınan gərginlik transformatorları yüksək gərginliyi daha təhlükəsiz, ölçülə bilən səviyyəyə endirir. Onlar üçün vacibdir:

• Gərginliyin ölçülməsi
• Rele əməliyyatı
• Enerji sisteminin monitorinqi

Müqayisə Cədvəli

Alət transformatorlarından istifadənin üstünlükləri

Alət transformatorları bir çox üstünlüklərə malikdir, o cümlədən:

• Təkmil Təhlükəsizlik:Ölçmə vasitələrini və personalı yüksək gərginlikdən təcrid edir.
• Dəqiq ölçmələr:Ölçmə və nəzarət sistemləri üçün dəqiq oxunuşlara imkan verir.
• Sistem Mühafizəsi:Rölənin və monitorinq cihazlarının zədələnməsinin qarşısını alır.
• Çox yönlülük:Sənaye və kommunal sektorlarda müxtəlif yüksək gərginlikli tətbiqləri dəstəkləyir.

Quraşdırma Məsləhətləri və Ən Yaxşı Təcrübələr

Düzgün quraşdırma uzunmüddətli etibarlılıq və dəqiqliyi təmin edir. Əsas təcrübələrə aşağıdakılar daxildir:

• Transformatorları quru, havalandırılan yerlərdə quraşdırın
• Təhlükəsizlik üçün düzgün torpaqlama təmin edin
• Naqil xətalarının qarşısını almaq üçün polarite işarələrini yoxlayın
• İzolyasiyanın pozulmasını mütəmadi olaraq yoxlayın
• Yük reytinqləri üçün istehsalçı təlimatlarına əməl edin

Düzgün quraşdırma həmçinin həddindən artıq istiləşmə, yanlış oxunuşlar və sistemin potensial dayanma müddəti risklərini azaldır.

Ümumi problemlərin aradan qaldırılması

Sağlam dizayna baxmayaraq, alət transformatorları problemlərlə qarşılaşa bilər. Ümumi problemlərə aşağıdakılar daxildir:

• İkincil dövrə xətaları səbəbindən yanlış oxunuşlar
• Qısa dövrələrə səbəb olan izolyasiya çatışmazlığı
• Qeyri-dəqiq ölçmələrə səbəb olan boş əlaqələr
• Nəm daxil olması kimi ətraf mühitə zərər

Problemlərin aradan qaldırılması üçün əsas addımlar:

1. Naqilləri və polarite əlaqələrini yoxlayın
2. İzolyasiya və torpaqlamanı yoxlayın
3. İkinci dərəcəli cərəyan/gərginlik çıxışlarını kalibrlənmiş alətlərlə yoxlayın
4. Zədələnmiş bölmələri dərhal dəyişdirin

Tez-tez verilən suallar

S: Alət transformatorları həddindən artıq yüklənmə şərtlərini idarə edə bilərmi?

Cavab: Əksəriyyəti nominal həddən artıq yükləmələr üçün nəzərdə tutulub, lakin davamlı həddindən artıq yükləmə cihazı zədələyə bilər. Həmişə nominal limitlərə əməl edin.

S: Alət transformatorları nə qədər tez-tez sınaqdan keçirilməlidir?

Çətin mühitlərdə daha tez-tez yoxlanılmaqla, hər il müntəzəm sınaq tövsiyə olunur.

S: CT və VT bir-birini əvəz edə bilərmi?

Xeyr, CT cərəyanı, VT isə gərginliyi ölçür. Birinin digərinin yerinə istifadə edilməsi qeyri-dəqiq oxunuşlara və avadanlıqların zədələnməsinə səbəb ola bilər.

Nəticə və Əlaqə

Alət transformatorları təhlükəsiz və etibarlı elektrik sistemləri üçün vacibdir. Dəqiq ölçmədən avadanlıqların qorunmasına qədər, onların rolunu şişirtmək olmaz. Yüksək keyfiyyətli transformatorların seçilməsi, onların düzgün quraşdırılması və müntəzəm yoxlamaların aparılması sistemin optimal işləməsini təmin edir.

Premium alət transformatorları və ekspert rəhbərliyi üçün,Anqiang Gücüetibarlı tərəfdaşınızdır.Bizimlə əlaqə saxlayıntam çeşidli məhsul və həll yollarımızı araşdırmaq üçün bu gün.
