24kV dirəyə quraşdırılmış yüksək gərginlikli elektrik açarı

24 kV dirəyə quraşdırılmış yüksək gərginlikli dövrə açarı orta gərginlikli enerji paylama sistemləri üçün nəzərdə tutulmuş ZW32-24 seriyalı açıq vakuum açarıdır. O, yük cərəyanlarının dəyişdirilməsi, həddindən artıq yük cərəyanlarının kəsilməsi və elektrik şəbəkələrində qısaqapanma xətalarının aradan qaldırılması üçün geniş istifadə olunur. Qabaqcıl vakuum kəsilməsi texnologiyası, korroziyaya davamlı quruluş və etibarlı işləmə mexanizmləri ilə bu elektrik açarı yarımstansiyalarda, sənaye obyektlərində, bərpa olunan enerji layihələrində və kommunal paylama sistemlərində təhlükəsiz və sabit işləməyi təmin edir.

Peşəkar 24 kV-luq vakuum açarları istehsalçısı olaraq, biz bütün dünyada enerji kommunal xidmətləri, elektrik podratçılar, EPC layihələri və paylayıcı şəbəkə operatorları üçün davamlı və yüksək məhsuldar həllər təqdim edirik.

24kV dirəyə quraşdırılmış yüksək gərginlikli dövrə açarı nədir?

24 kV dirəyə quraşdırılmış vakuum açarı (VCB) enerji paylama sistemlərini həddindən artıq yüklənmələrdən, qısa qapanmalardan və elektrik xətalarından qorumaq üçün kommunal dirəklərdə quraşdırılmış açıq orta gərginlikli keçid cihazıdır. Açar qövsləri tez və təhlükəsiz şəkildə söndürmək üçün vakuum kəsicilərindən istifadə edir, əla izolyasiya performansı və uzun xidmət müddəti təmin edir.

Ənənəvi yağ açarları və SF6 açarları ilə müqayisədə vakuum açarları daha aşağı texniki xidmət tələbləri, ətraf mühitə uyğunluq, daha yüksək əməliyyat etibarlılığı və daha uzun mexaniki xidmət müddəti kimi əhəmiyyətli üstünlüklər təklif edir.

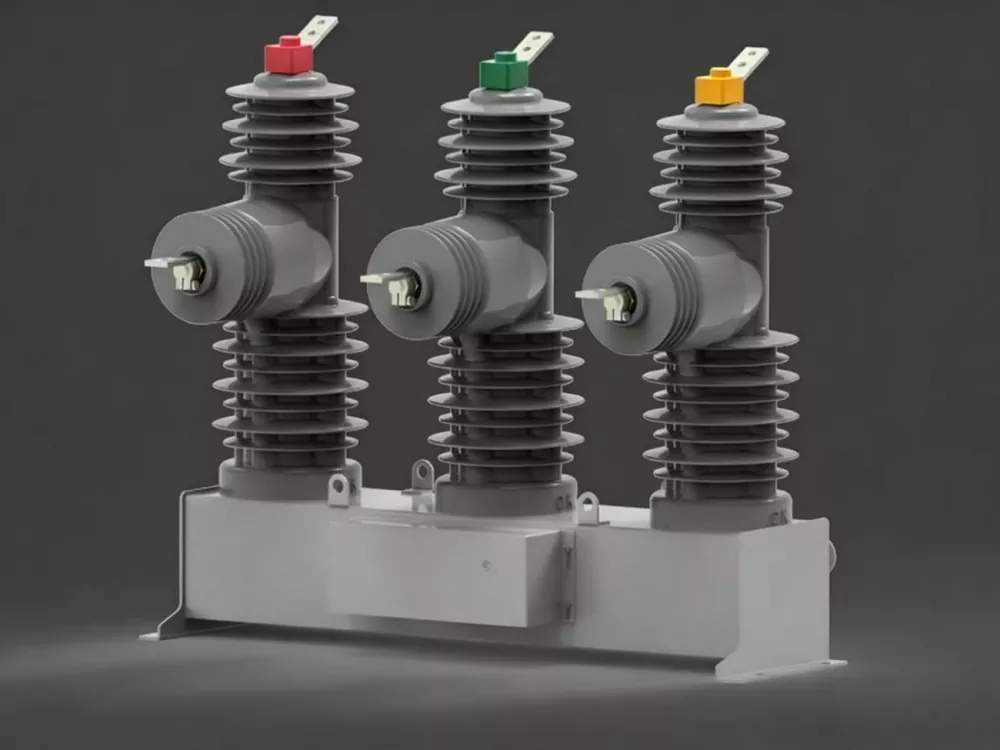

Görünüş diaqramı

Yığcam dirəyə quraşdırılmış struktur açıq havada quraşdırma və çətin ekoloji şəraitdə uzunmüddətli istismar üçün nəzərdə tutulmuşdur. Onun möhkəm konstruksiyası nəmə, toza, ultrabənövşəyi radiasiyaya və korroziyaya qarşı əla müqaviməti təmin edir.

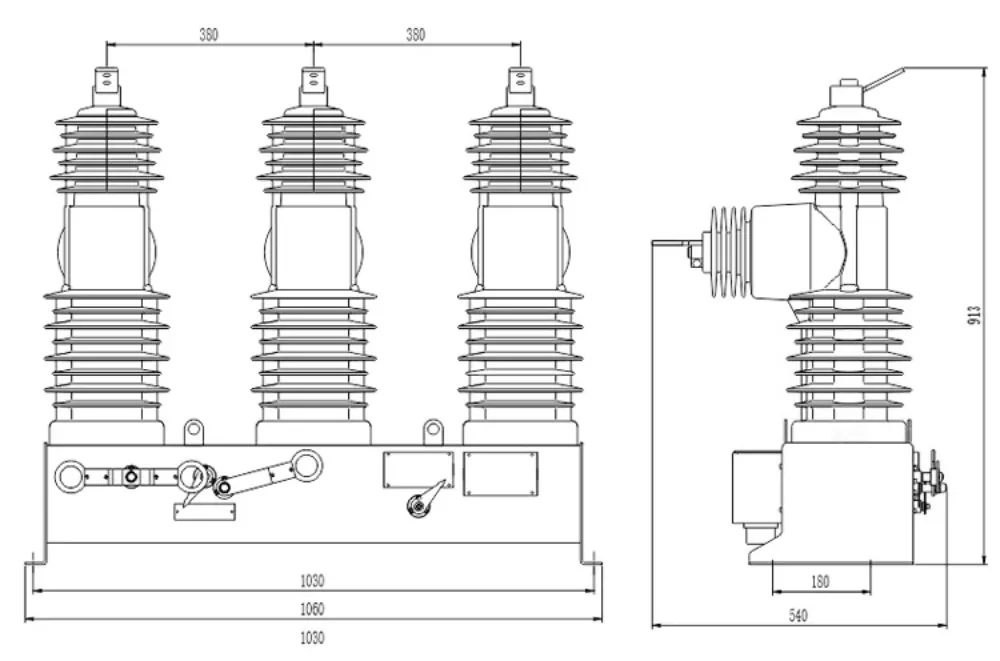

Məhsulun ölçü diaqramı

Optimallaşdırılmış struktur dizayn yüksək izolyasiya performansını və əməliyyat təhlükəsizliyini qoruyarkən quraşdırma sahəsi tələblərini minimuma endirir. Kompakt ölçü nəqliyyat və quraşdırma xərclərini də azaldır.

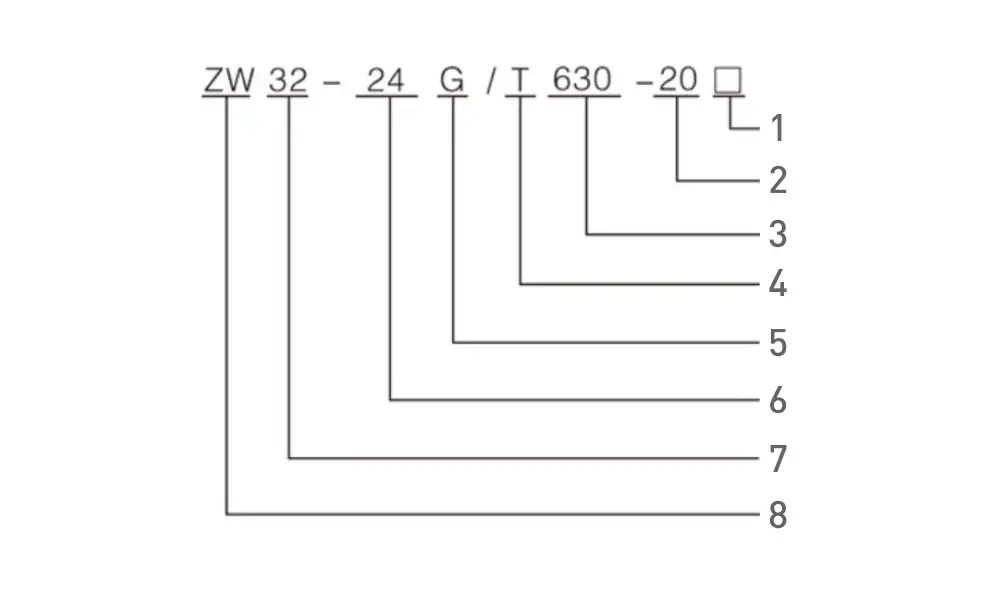

Texniki Parametrlər

1. Elektriklə idarə olunur

2. Nominal qısaqapanma cərəyanı (KA)

3. Nominal cərəyan (A)

4. Yayın işləmə mexanizmi

5. İzolyasiya açarı ilə

6. Nominal gərginlik (KV)

7. Dizayn seriya nömrəsi

8. Xarici vakuum açarı

Əsas Xüsusiyyətlər

Qabaqcıl Vakuum Qövs Söndürmə Texnologiyası

Vakuum kəsici kommutasiya əməliyyatları zamanı elektrik qövslərini tez bir zamanda söndürür, təhlükəsizliyi əhəmiyyətli dərəcədə yaxşılaşdırır və kontaktın aşınmasını azaldır. Bu texnologiya məhsulun ömrü boyu əla dielektrik gücü və etibarlı kəsilmə performansını təmin edir.

Yüksək Qısa Qapanma Tutumu

25kA-a qədər nominal qısaqapanma cərəyanı ilə kəsici nasazlıqları effektiv şəkildə təcrid edə və qiymətli elektrik avadanlıqlarını anormal cərəyan şəraitinin yaratdığı zədələrdən qoruya bilər.

Əla Xarici Ətraf Mühitə Uyğunluq

Korpus yüksək keyfiyyətli paslanmayan poladdan və ya Dacromet örtüklü poladdan hazırlanır və UV-yə davamlı örtüklərlə tamamlanır. Bu, korroziya, duz spreyi, rütubət, toz və sərt hava şəraitinə qarşı üstün qoruma təmin edir.

Etibarlı Yay İşləmə Mexanizmi

Yayla idarə olunan mexanizm aşağı iş səs-küyü və minimal rebound ilə sürətli açılış və bağlanma performansını təmin edir. Sabit mexaniki əməliyyat və uzun xidmət müddətini təmin edir.

Aşağı enerji istehlakı

Əməliyyat mexanizmi 70 Vt-dan az xarici güc tələb edir ki, bu da onu uzaqdan quraşdırmalar və ehtiyat enerji sistemləri ilə asan inteqrasiya üçün əlverişli edir.

Tətbiqlər

24kV açıq vakuum açarı aşağıdakılarda geniş istifadə olunur:

• Elektrik paylayıcı şəbəkələr
• Elektrik yarımstansiyaları
• Sənaye və dağ-mədən müəssisələri
• Kəndlərin elektrikləşdirilməsi layihələri
• Günəş fotovoltaik elektrik stansiyaları
• Külək enerjisi istehsal sistemləri
• Ağıllı şəbəkə avtomatlaşdırma layihələri
• Kommunal ötürmə və paylama sistemləri

Struktur Xüsusiyyətlər

1. Yüksək Güclü Korpus
Korpus paslanmayan poladdan və ya xüsusi işlənmiş polad boşqab konstruksiyasını qəbul edir. Qabaqcıl antikorroziya müalicəsi ətraf mühitin yaşlanmasına və kimyəvi təsirlərə qarşı müqaviməti əhəmiyyətli dərəcədə yaxşılaşdırır.

2. Silikon rezin izolyasiya dirəyi
APG izolyasiya edilmiş dirək, üstün izolyasiya xüsusiyyətlərini, kondensasiya əleyhinə qabiliyyəti və uzunmüddətli etibarlılığı təmin edən yüksək performanslı silikon kauçukla əhatə olunmuşdur.

3. Vakuum kəsici qurğu
Vakuum kəsici əsas keçid komponenti kimi xidmət edir və minimal texniki xidmət tələbləri ilə etibarlı cərəyan kəsilməsini təmin edir.

4. Ağıllı Nəzarət Uyğunluğu
Opsiyonel ağıllı kontrollerlər uzaqdan monitorinq, nasazlığın aşkarlanması, uzaqdan keçid və SCADA sistem rabitəsi üçün inteqrasiya oluna bilər.

Kommunal və Sənaye İstifadəçiləri üçün üstünlüklər

• Tez nasazlıq izolyasiyası və təkmilləşdirilmiş sistem etibarlılığı
• Azaldılmış texniki xidmət və əməliyyat xərcləri
• Uzun mexaniki və elektrik xidmət müddəti
• Yüksək əməliyyat təhlükəsizliyi və keçid performansı
• Ekoloji cəhətdən təmiz vakuum kəsilməsi texnologiyası
• Sərt açıq mühitlər üçün uyğundur
• Asan quraşdırma və qulluq
• Ağıllı şəbəkə və SCADA uyğunluğu

Quraşdırma Mühit Tələbləri

Optimal performans üçün 24 kV dirəyə quraşdırılmış elektrik açarı aşağıdakı şərtlərdə quraşdırılmalıdır:

• Ətraf mühitin temperaturu -30°C ilə +40°C arasındadır
• 1500 metrdən çox olmayan hündürlük
• Şiddətli vibrasiya və ya mexaniki zərbə yoxdur
• Yüksək aşındırıcı qazlar və ya partlayıcı mühitlər yoxdur
• Elektrik standartlarına uyğun olaraq düzgün torpaqlama

Niyə 24kV dirəyə quraşdırılmış yüksək gərginlikli elektrik açarımızı seçməlisiniz?

• Peşəkar orta gərginlikli keçid qurğusu istehsalçısı
• Ciddi keyfiyyətə nəzarət və zavod sınağı
• OEM və ODM fərdiləşdirmə xidmətləri
• Etibarlı vakuum kəsici texnologiyası
• Rəqabətli fabrikdən birbaşa qiymət
• Sürətli qlobal çatdırılma dəstəyi
• Hərtərəfli texniki yardım
• Uzunmüddətli satış sonrası xidmət

Tez-tez verilən suallar

24kV dirəyə quraşdırılmış yüksək gərginlikli dövrə açarının əsas funksiyası nədir?

Orta gərginlikli elektrik paylama sistemlərində yük cərəyanlarını dəyişdirmək, həddindən artıq yük cərəyanlarını kəsmək və qısaqapanma xətalarını təcrid etmək üçün istifadə olunur.

Elektrik açarını uzaqdan idarə etmək mümkündürmü?

Bəli. İsteğe bağlı ağıllı idarəetmə blokları uzaqdan əməliyyat, monitorinq, nasazlıqların diaqnozu və SCADA rabitəsini dəstəkləyə bilər.

Bu elektrik açarı günəş və külək enerjisi layihələri üçün uyğundurmu?

Bəli. Günəş fotoelektrik fermalarında, külək fermalarında və enerji saxlama layihələri də daxil olmaqla bərpa olunan enerji elektrik stansiyalarında geniş istifadə olunur.

Vakuum açarlarının SF6 elektrik açarlarından hansı üstünlükləri var?

Vakuum açarları ekoloji cəhətdən təmizdir, daha az texniki xidmət tələb edir, daha uzun xidmət müddətinə malikdir və SF6 qazla işləmə ehtiyacını aradan qaldırır.

OEM və xüsusi spesifikasiyaları dəstəkləyirsinizmi?

Bəli. Layihə tələblərinə uyğun olaraq fərdiləşdirilmiş konfiqurasiyalar, əməliyyat mexanizmləri, ağıllı nəzarətçilər və brendinq xidmətləri təqdim edə bilərik.
