40.5KV Xarici ayırıcı açar

Model:GW5-40.5

Anqiang Power-ın müstəqil olaraq hazırlanmış 40.5KV-luq açıq havada ayırma açarı iki sütunlu, üfüqi fasilə, mərkəzdən açılan tipdir və bir və ya hər iki tərəfdə torpaqlama açarları ilə təchiz oluna bilər. Bu, 40.5KV, 72.5KV və 126KV nominal gərginlik səviyyələri ilə AC 50Hz tətbiqləri üçün uyğun açıq yüksək gərginlikli cihazdır. Biz onu çertyojlara və ya müştəri tələblərinə uyğun olaraq düzəldə bilərik.

Sorğu göndərin

Məhsul təsviri

GW5 seriyası40.5KV Xarici ayırıcı açarAC 50Hz şəraitində işləyən orta və yüksək gərginlikli ötürmə və paylama şəbəkələri üçün nəzərdə tutulmuşdur. Yük cərəyanı olmadan gərginlik altında dövrələri təhlükəsiz şəkildə təcrid etmək üçün yarımstansiyalarda və elektrik stansiyalarında geniş istifadə olunur. Quruluş sərt xarici mühitlərdə sabit elektrik boşluğunu və güclü mexaniki etibarlılığı təmin edən iki sütunlu üfüqi V tipli açılış mexanizmini qəbul edir.

Ənənəvi izolyasiya açarları ilə müqayisədə bu40.5KV Xarici ayırıcı açartəkmilləşdirilmiş külək müqaviməti, təkmilləşdirilmiş çirklənmə əleyhinə performans və daha sabit əlaqə sistemi təmin edərək, onu sahilyanı, səhra və yüksək rütubətli bölgələrdə uzunmüddətli istismar üçün uyğun edir.

Əsas Dizayn Xüsusiyyətləri

Təkmil sabitlik üçün iki sütunlu V formalı üfüqi açılış quruluşu
Yüksək möhkəmlikli çini və ya kompozit izolyatorlarla modul dirək dizaynı
Əl və motorlu iş rejimlərini dəstəkləyir
Opsiyonel topraklama konfiqurasiyaları: torpaqlanmayan, tək torpaqlı, ikiqat torpaqlı
Təhlükəsizlik üçün əsas bıçaq və torpaqlama bıçağı arasında mexaniki kilidləmə sistemi
Xarici uzunmüddətli xidmət üçün gücləndirilmiş korroziya müqaviməti

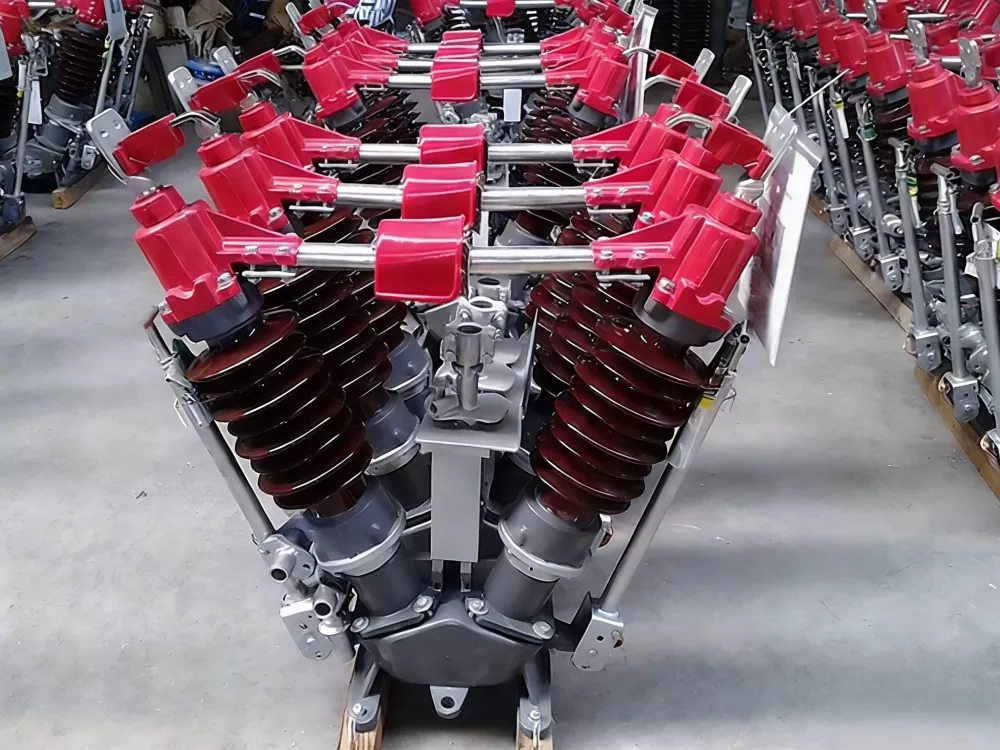

Faktiki Məhsul Fotoları

40.5KV Outdoor Disconnecting Switch

Texniki Parametrlər

Layihənin adı			Parametr dəyəri
Nominal gərginlik			40.5KV	72.5KV			126KV
Nominal izolyasiya səviyyəsi	1 dəqiqəlik güc tezliyinə dözümlü gərginlik		95/115 KV	140/160 KV			230/245KV
	İldırım impulsuna müqavimət gərginliyi		185/215 KV	325/375 KV			550/630 KV
Nominal tezlik			50 Hz
Nominal cərəyan			630/1250A	1600A			2000A
Nominal qısaqapanma müddəti			4/2s
Nominal terminal mexaniki yükü	Üfüqi uzununa yük		750N	1000N
	Üfüqi yanal yük		500N	750N
	Şaquli qüvvə		750N	1000N
Sürünmə məsafəsi			1013/1256 mm	1813/2248 mm
Mexanik həyat			2000 dəfə
Əl ilə idarə olunan mexanizm			CS17，CS17G
Motorla idarə olunan işləmə mexanizmi		Model	CJ5/CJ6
		Motor gərginliyi	AC220/380, DC220
		Nəzarət dövrəsinin gərginliyi	AC220, DC220
		Açılış vaxtı (elektron açarın)	6±1s
Məhsulun çəkisi		Əsaslı deyil	360 kq		500 kq	800 kq
		Tək torpaqlama	390 kq		560 kq	900 kq
		İkiqat torpaqlama	430 kq		620 kq	1000kq

Məhsulun ölçü diaqramı

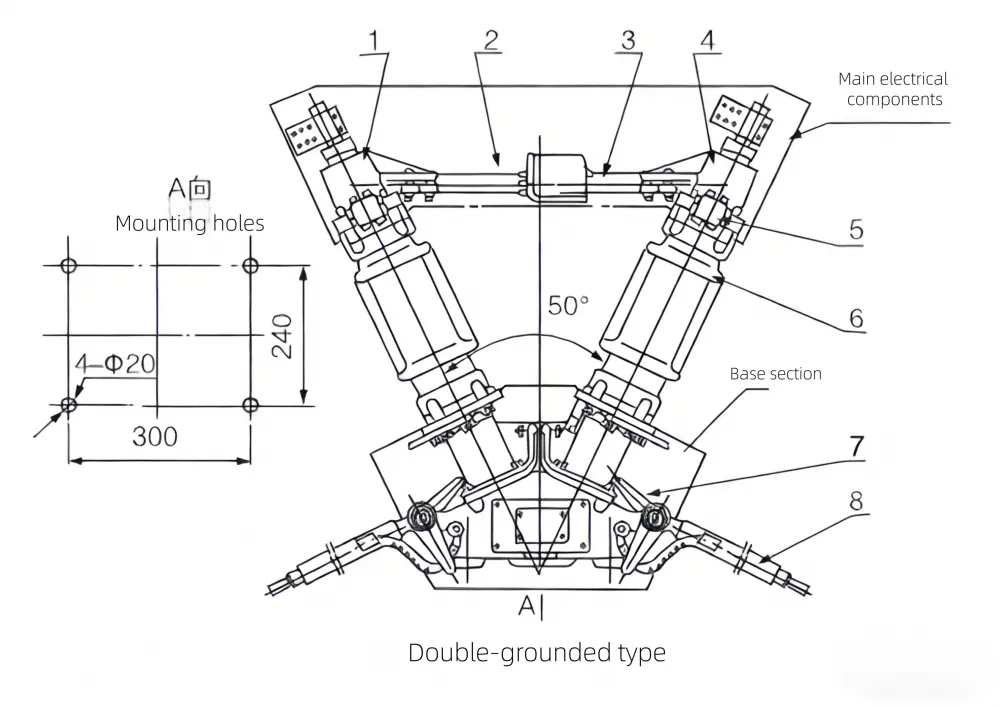

GW5-40.5KV Xarici Ayırıcı Keçid Ölçüləri Diaqramı

40.5KV Outdoor Disconnecting Switch Dimensions Diagram

1.Terminal bloku
2. Əsas əlaqə
3. Əsas kontakt barmağı
4. Terminal bloku
5. Kontakt barmağının torpaqlanması
6. Post izolyatoru
7. Limit lövhəsi
8. Torpaq açarı

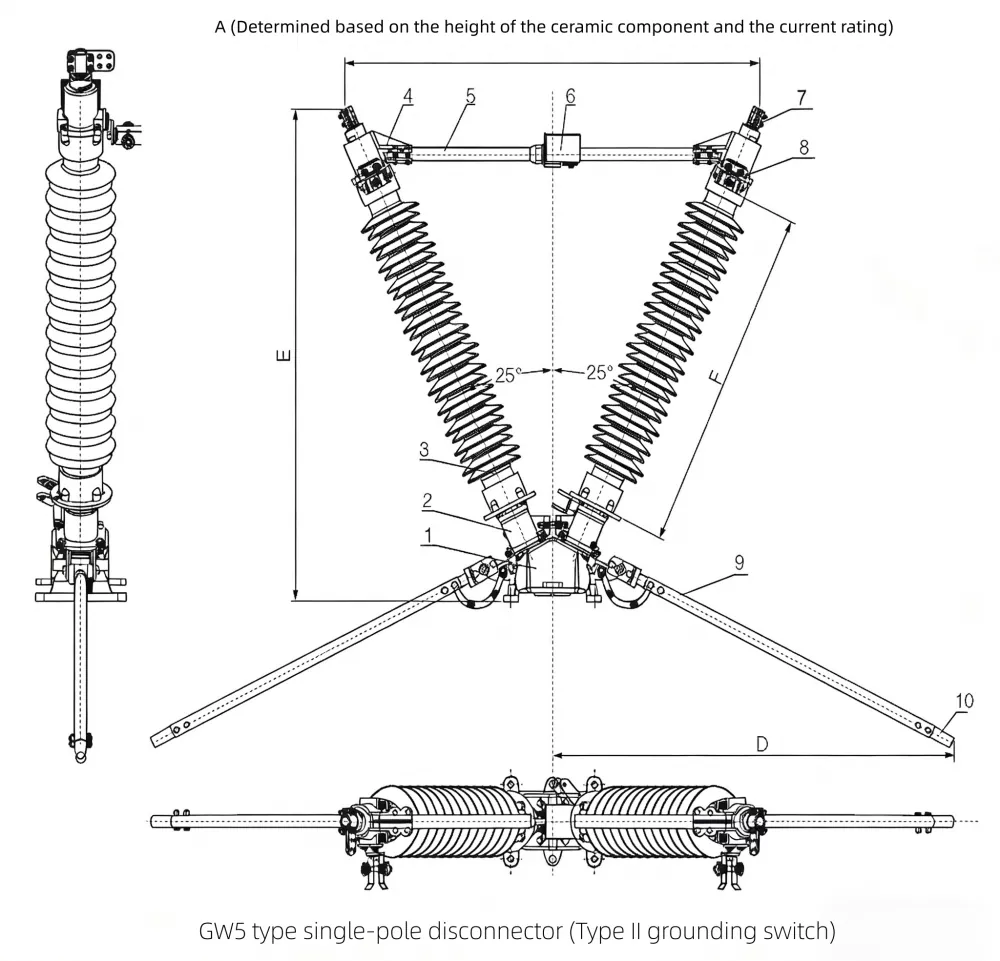

GW5-126 Xarici Ayırma Şalteri Ölçüləri Diaqramı

Outdoor High Voltage Disconnect Switch Diagram

1. Baza
2. Dəstək
3. İzolyasiya postu
4. Terminal bloku
5. Dairəvi mil keçirici çubuq
6. Kvadrat mil keçirici çubuq
7. Terminal sıxacı
8. Torpaqlama açarının stasionar kontaktı
9. Torpaq açarı alüminium borusu
10. Torpaqlama açarının kontaktı

Oxşar Məhsullarla Müqayisə

Qiymətləndirmə maddəsi	Bizim GW5 40.5KV Xarici Ayırıcı açarımız	Adi Rəqib Modeli
Struktur sabitlik	Daha yüksək külək müqavimətinə malik iki sütunlu V tipli möhkəmləndirilmiş dizayn	Tək sütunlu quruluş, aşağı mexaniki dayanıqlıq
Əlaqə performansı	Gümüş örtüklü kontakt barmaqları, optimallaşdırılmış təzyiq paylanması	Standart mis kontaktlar, daha sürətli aşınma
Xarici davamlılıq	Korroziyaya qarşı örtük + gücləndirilmiş izolyator sistemi	Əsas örtük, məhdud sahil performansı
Əməliyyat çevikliyi	Kilid mühafizəsi ilə mexaniki + motorlu əməliyyatı dəstəkləyir	Əsasən yalnız əl ilə əməliyyat
Baxım xərcləri	Uzun mexaniki xidmət müddətinə görə aşağı (2000 dövr)	Daha yüksək texniki xidmət tezliyi

Tətbiq Ssenariləri

The40.5KV Xarici ayırıcı açargeniş tətbiq olunur:

Yüksək gərginlikli yarımstansiyalar və paylayıcı qurğular
Elektrik ötürücü xətlərin izolyasiya sistemləri
Sənaye elektrik paylayıcı şəbəkələri
Bərpa olunan enerji şəbəkələrinə qoşulma nöqtələri (külək və günəş fermaları)
Şəhər və kənd şəbəkələrinin təkmilləşdirilməsi layihələri

Möhkəm mexaniki dizaynı və sabit elektrik performansı ilə bu ayırıcı xarici mühitlərdə uzunmüddətli təhlükəsizlik və əməliyyat səmərəliliyi tələb edən operatorlar üçün etibarlı seçimdir.
