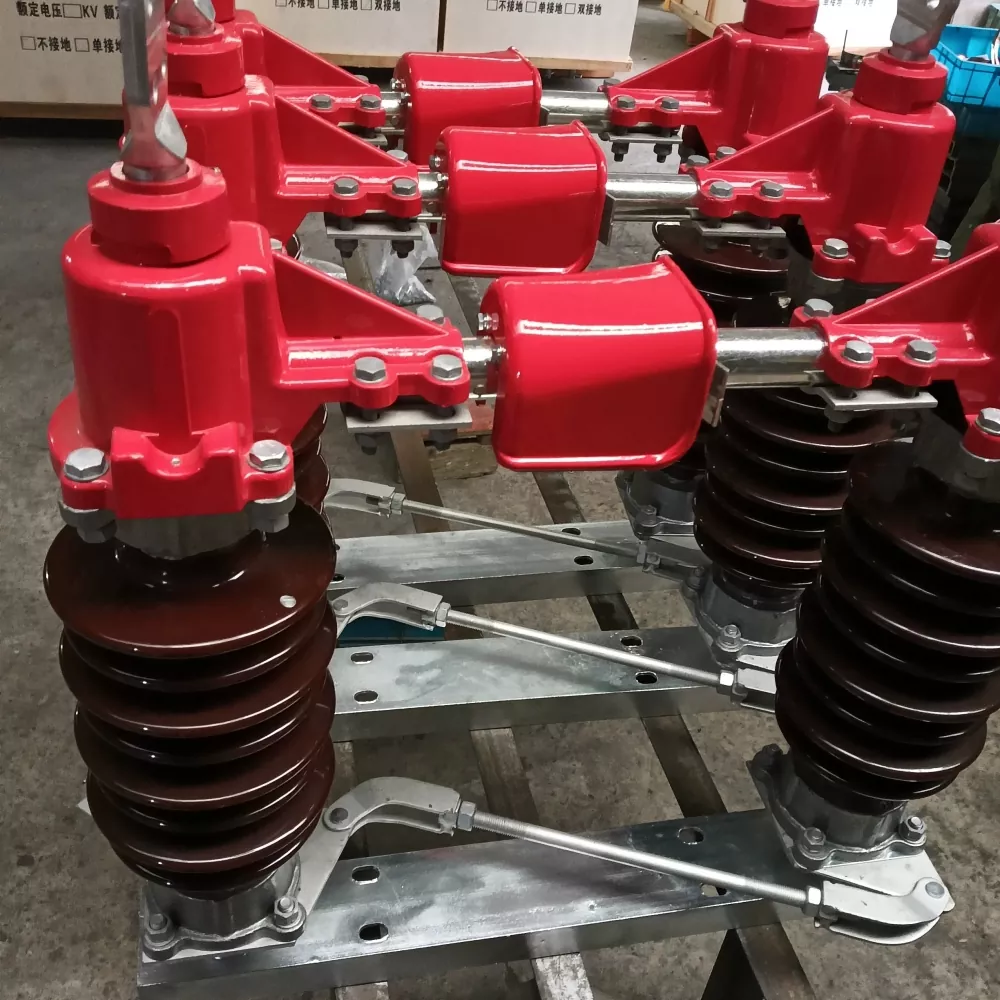

TheXarici yüksək gərginlikli ayırma açarı40,5 kV-dan 220 kV-a qədər dəyişən açıq AC güc sistemlərində etibarlı dövrə izolyasiyası üçün hazırlanmışdır. Yüksək gərginlik şəraitində görünən izolyasiya və mexaniki təhlükəsizliyin tələb olunduğu yarımstansiyalarda, ötürücü xətlərdə və şəbəkə keçid stansiyalarında geniş tətbiq olunur.

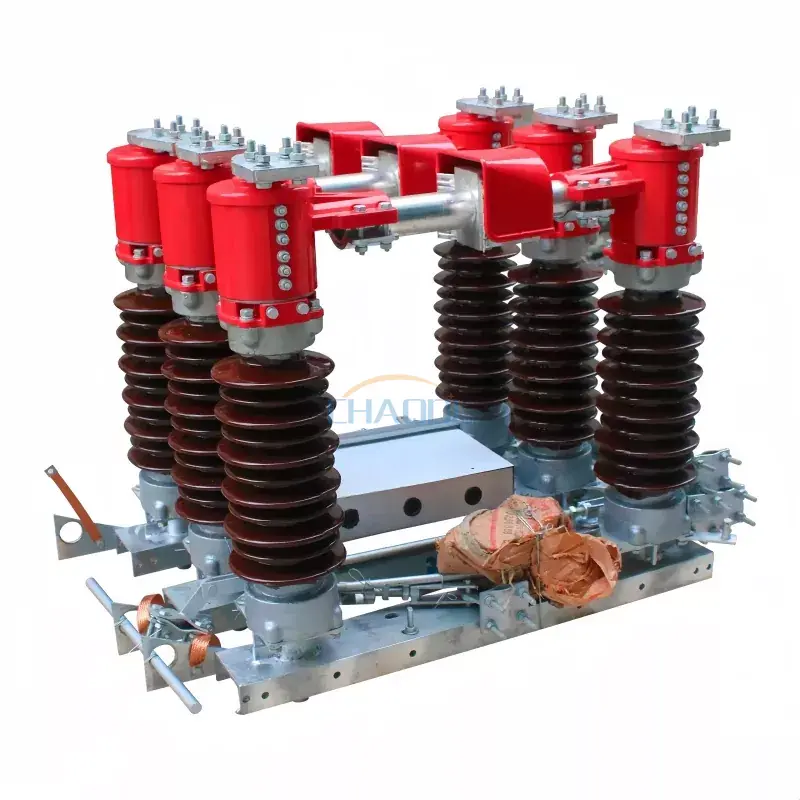

Bu GW4 seriyası güclü yağış, buz, külək yükü və çirklənmə mühitləri kimi sərt hava şəraitində sabit işləməyi təmin edən möhkəm açıq hava quruluşu ilə hazırlanmışdır. O, həm mexaniki, həm də motorlu iş rejimlərini dəstəkləyir və müxtəlif şəbəkə avtomatlaşdırma səviyyələri üçün çeviklik təmin edir.

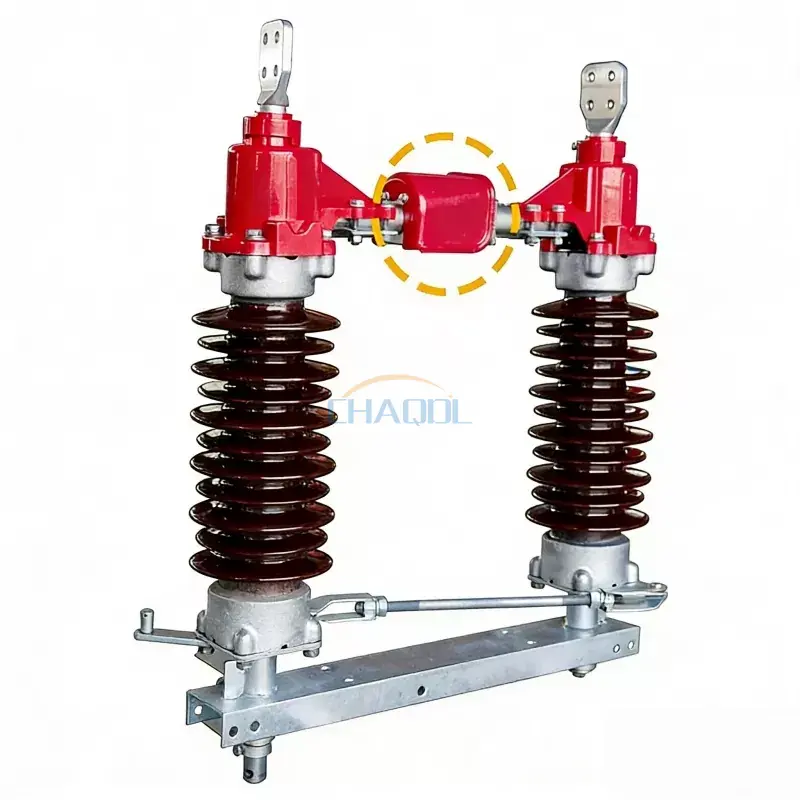

Keçid çini post izolyatorları, keçirici borular və yüksək möhkəm sinklənmiş polad baza çərçivəsi ilə üfüqi fırlanan bıçaq quruluşunu qəbul edir. Mexanik əlaqə sistemi keçid zamanı yanlış hizalanma risklərini azaldaraq, sinxronlaşdırılmış üç fazalı əməliyyatı təmin edir.
Ənənəvi izolyatorlarla müqayisədə buXarici yüksək gərginlikli ayırma açarıtəmas təzyiqinin vahidliyini yaxşılaşdırır və keçirici birləşmələrdə oksidləşməni azaldır, uzunmüddətli açıq tətbiqlərdə xidmət müddətini əhəmiyyətli dərəcədə uzadır.
|
Layihənin adı |
Parametr dəyəri |
||||||
|
Nominal gərginlik |
40.5KV |
72.5KV |
126KV |
||||
|
Nominal izolyasiya səviyyəsi |
1 dəqiqəlik güc tezliyinə dözümlü gərginlik |
95/115 KV |
140/160 KV |
230/245KV |
|||
|
İldırım impulsuna müqavimət gərginliyi |
185/215 KV |
325/375 KV |
550/630 KV |
||||
|
Nominal tezlik |
50 Hz |
||||||
|
Nominal cərəyan |
400/630/1000A |
1250/1600/2000A |
3150/4000A |
||||
|
Qiymətləndirilmiş qısamüddətli cərəyan |
16/20/31.5kA |
31.5/40kA |
50kA |
||||
|
Nominal pik cərəyana tab gətirir |
40/50/63kA |
80/100kA |
125kA |
||||
|
Nominal qısaqapanma müddəti |
4/2s |
||||||
|
Nominal terminal mexaniki yükü |
Üfüqi uzununa yük |
750N |
1000N |
||||
|
Üfüqi yanal yük |
500N |
750N |
|||||
|
Şaquli qüvvə |
750N |
1000N |
|||||
|
Mexanik həyat |
2000 dəfə |
||||||
|
Əl ilə idarə olunan mexanizm |
Torpaqlama olmadan |
CS11(F) |
|||||
|
Tək torpaqlama |
CS 8-6D(F) |
||||||
|
İkiqat torpaqlama |
Əsas kəsici CS14G, yer kəsici CS11 |
||||||
|
Nəzarət dövrəsinin gərginliyi |
AC 220/380, DC 220 |
||||||
|
Motorla idarə olunan işləmə mexanizmi |
Model |
CJ5/CJ6 |
|||||
|
Motor gərginliyi |
AC220/380, DC220 |
||||||
|
Nəzarət dövrəsinin gərginliyi |
AC220, DC220 |
||||||
|
Açılış vaxtı (elektron açarın) |
6±1s |
||||||
|
Məhsulun çəkisi |
Əsaslı deyil |
360 kq |
500 kq |
700 kq |
|||
|
Tək torpaqlama |
410 kq |
600 kq |
800 kq |
||||
|
İkiqat torpaqlama |
460 kq |
700 kq |
900 kq |
||||
GW4 Series Struktur Baxış

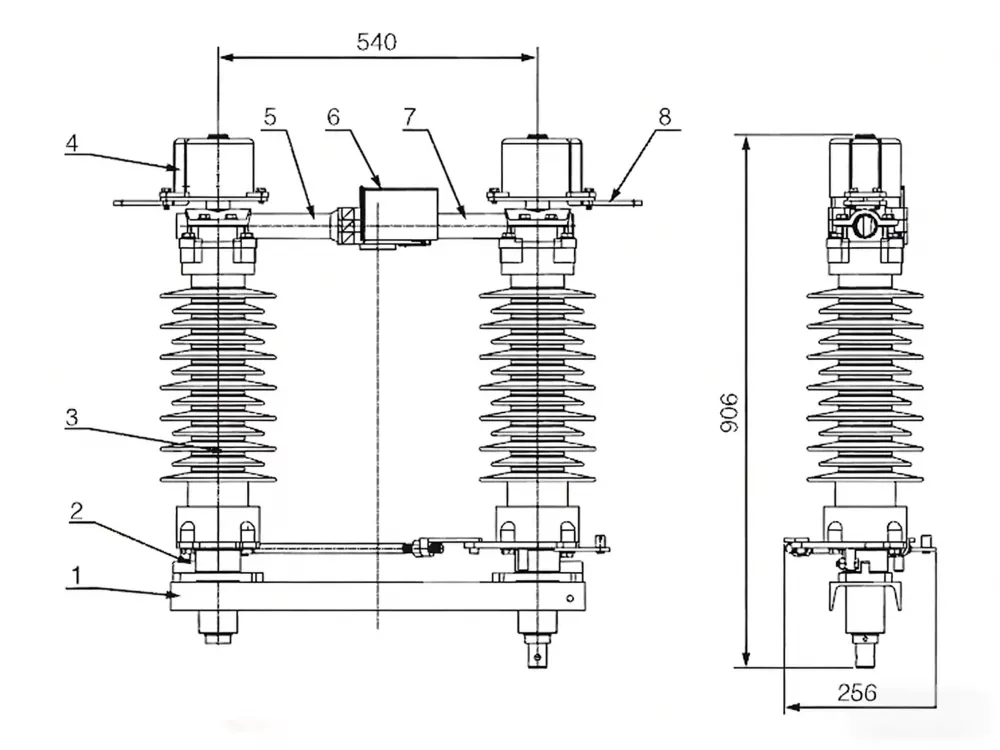

1. Baza
2. Dəstək izolyatoru
3. Tel terminalı
4. Stasionar keçirici boru
5. Kvadrat su örtüyü
6. Hərəkətli keçirici boru

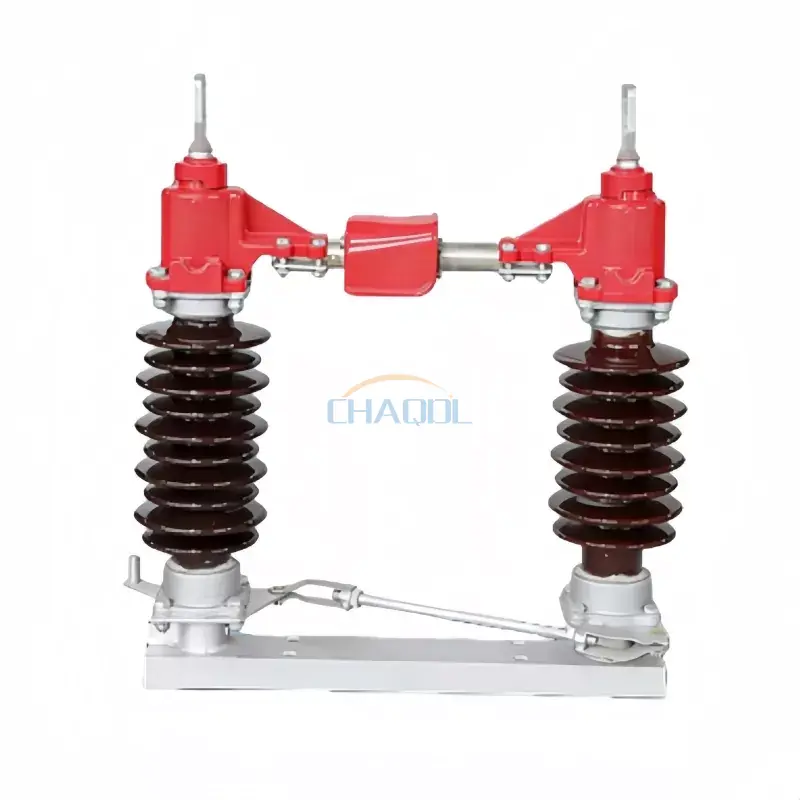

Tək Qütblü Konfiqurasiya
1. Kanal polad mötərizəsi
2. Dəstək bazası
3. İzolyasiya postu
4. Sağ çıxış terminalı
5. Silindrik son keçirici çubuq
6. Yağış örtüyü
7. Kontak keçirici çubuq
8. Sol çıxış terminalı

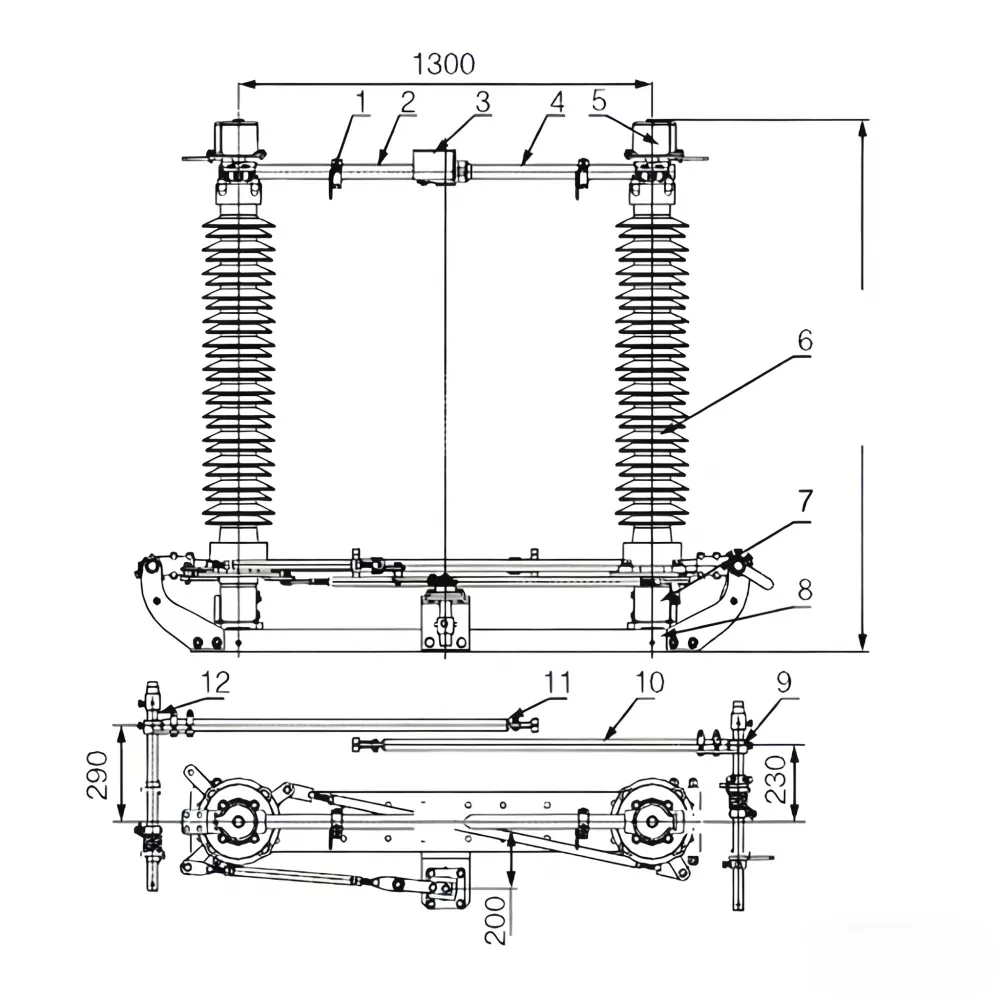

126kV Yüksək Gərginlikli Quruluş
1. Torpaq açarı sabit kontakt
2. Kontakt bələdçi çubuğu
3. Paslanmayan polad yağış örtüyü
4. Silindrik keçirici çubuq
5. Çevik əlaqə terminal bloku
6. İzolyasiya dəstəyi
7. Rulman korpusu
8. Montaj baza çərçivəsi
9. Sağ torpaqlama açarı qurğusu
10. Torpaqlama açarı polad boru
11. Torpaqlama açarı hərəkət edən kontakt
12. Sol torpaqlama açarı qurğusu
| Müqayisə maddəsi | GW4 Series Xarici Yüksək Gərginlik Ayırma Açarı | Adi bazar məhsulları |
| Struktur Sabitlik | Sinxronlaşdırılmış üç fazalı əlaqə ilə gücləndirilmiş polad baza | Daha yüksək yanlış hizalanma riski ilə müstəqil faza əməliyyatı |
| Əlaqə Performansı | Azaldılmış oksidləşmə müqaviməti ilə optimallaşdırılmış keçirici boru | Uzunmüddətli aşınmaya meylli standart mis kontakt |
| Hava Müqaviməti | Yağış, buz, külək və çirklənmə mühitləri üçün nəzərdə tutulmuşdur | Sərt açıq hava şəraitinə qarşı məhdud qorunma |
| Əməliyyat rejimi | Əllə və motorla idarə olunan əməliyyatı dəstəkləyir | Əsasən yalnız əl ilə işləyən sistemlər |
| Baxım tələbi | Uzun yoxlama intervalları ilə aşağı texniki xidmət | Tez-tez qulluq tələb olunur |
Xarici yüksək gərginlikli ayırma açarı aşağıdakılarda geniş istifadə olunur:
Mexanik işləmənin hamar olmasını təmin etmək üçün fırlanan şaftın və izolyatorun dayaq strukturunun düzgün hizalanması vacibdir. Baza çərçivəsi etibarlı şəkildə əsaslandırılmalı və yüksüz şəraitdə təhlükəsiz keçid performansını təmin etmək üçün enerji verilməzdən əvvəl işləmə mexanizmi sınaqdan keçirilməlidir.
S1: Bu Xarici Yüksək Gərginlikli Ayırıcının əsas funksiyası nədir?
Təhlükəsiz texniki xidmət və sistemin işləməsini təmin etmək üçün yüksək gərginlikli dövrələrin görünən izolyasiyasını təmin edir.
S2: Bu keçid ağır açıq hava şəraitində işləyə bilərmi?
Bəli, o, çirklənmə, yağış, buz və külək yükü şərtləri daxil olmaqla ekstremal açıq mühitlər üçün nəzərdə tutulmuşdur.
3-cü sual: GW4 seriyasını standart izolyatorlardan nə ilə fərqləndirir?
Adi modellərlə müqayisədə təkmilləşdirilmiş mexaniki sinxronizasiya, daha güclü korroziyaya davamlılıq və daha uzun işləmə müddəti təklif edir.
S4: Motorlu əməliyyat mövcuddurmu?
Bəli, həm əllə, həm də motorla idarə olunan mexanizmlər layihə tələblərindən asılı olaraq konfiqurasiya edilə bilər.
S5: Hansı sənayelər bu avadanlıqdan istifadə edirlər?
Elektrik ötürülməsi, yarımstansiyalar, bərpa olunan enerji sistemləri və ağır sənaye elektrik şəbəkələrində geniş istifadə olunur.
