24kV Yan Quraşdırılmış Vakuum Açar

The24kV Yan Quraşdırılmış Vakuum Açar(Model: ZN63A (VS1)-24) nominal gərginliyi 24 kV olan üç fazalı AC 50Hz enerji sistemləri üçün nəzərdə tutulmuş yüksək performanslı qapalı orta gərginlikli elektrik açarıdır. O, yarımstansiyalar, elektrik stansiyaları, sənaye obyektləri və enerji paylama sistemləri üçün etibarlı mühafizə, keçid və idarəetməni təmin edən əməliyyat mexanizmini və vakuum kəsicisini kompakt struktura inteqrasiya edir. Müxtəlif keçid qurğularının konfiqurasiyalarına cavab vermək üçün kəsici həm sabit quraşdırılmış, həm də çıxarıla bilən versiyalarda mövcuddur.

Qabaqcıl vakuum kəsilməsi texnologiyası, yüksək mexaniki dözümlülük və aşağı texniki xidmət tələblərinə malik olan bu elektrik açarı tez-tez keçid əməliyyatlarını əhatə edən tətbiqlər üçün idealdır. O, təhlükəsiz və etibarlı enerji paylanmasının vacib olduğu metallurgiya, mədənçıxarma, kimya zavodları, kömür sənayesi, kommunal yarımstansiyalar və bərpa olunan enerji layihələrində geniş istifadə olunur.

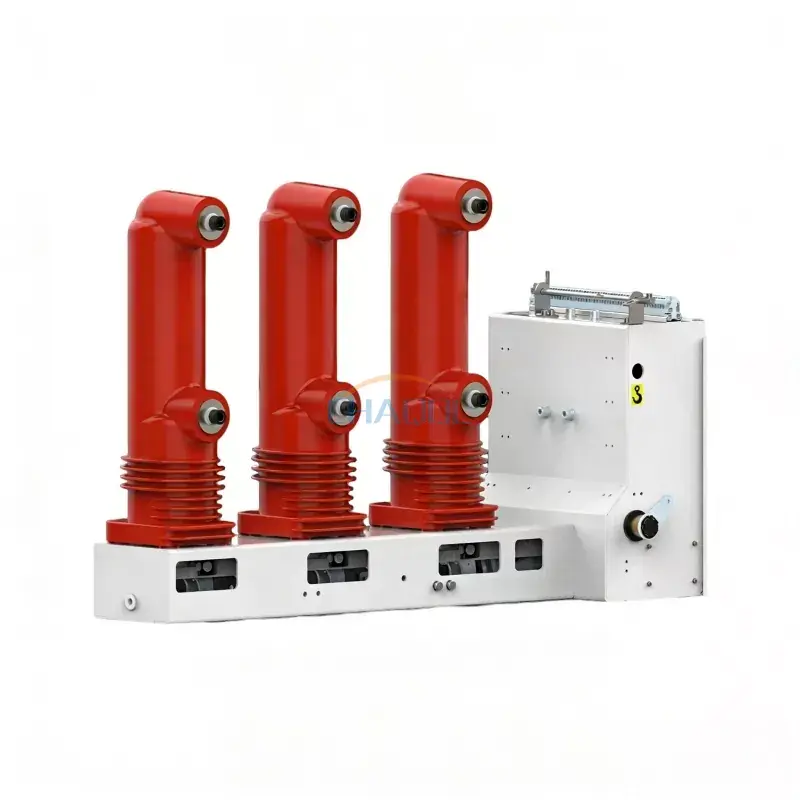

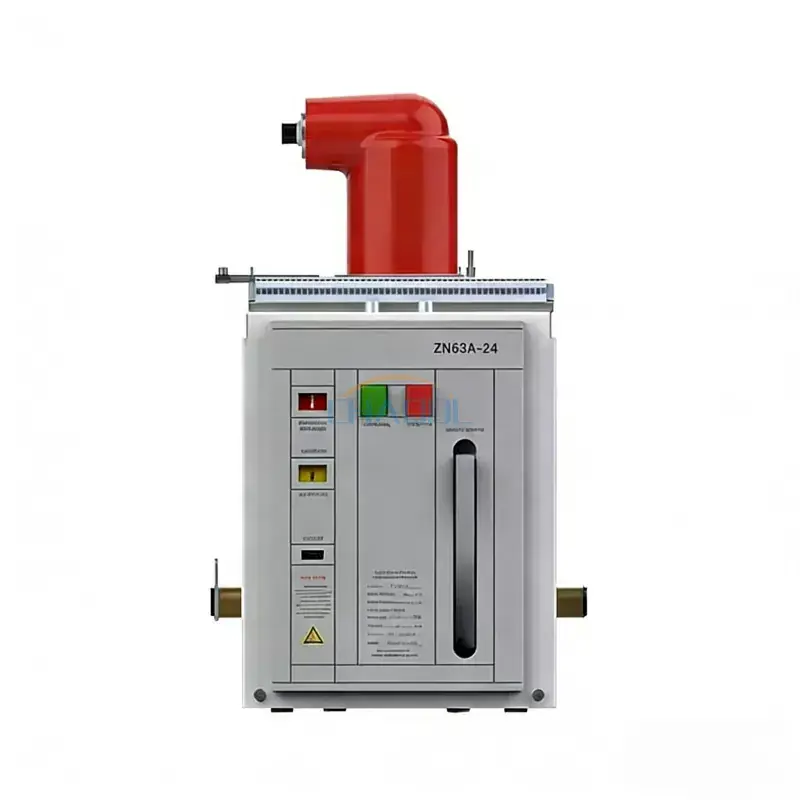

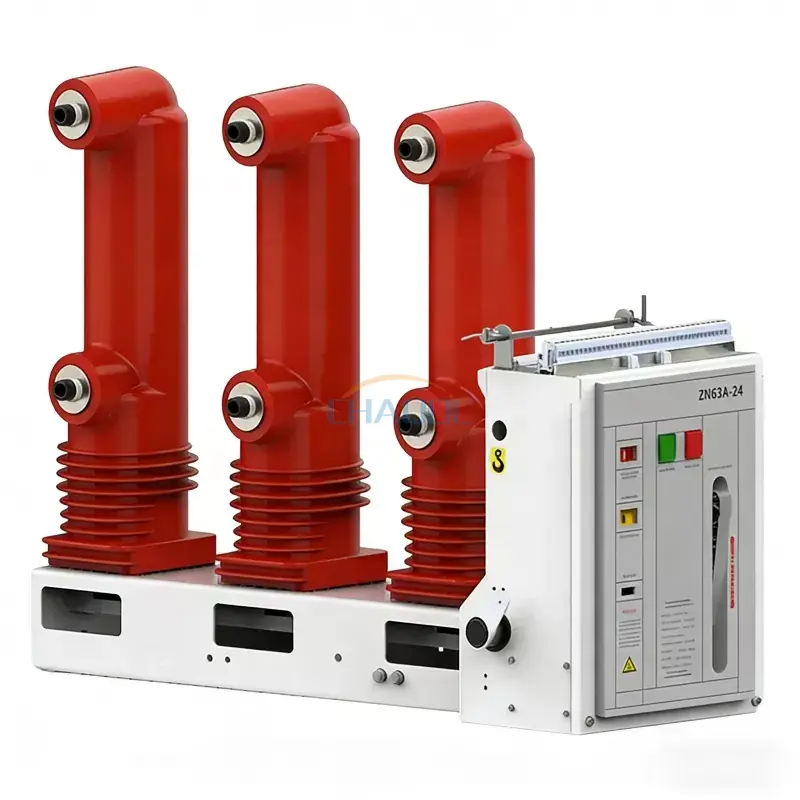

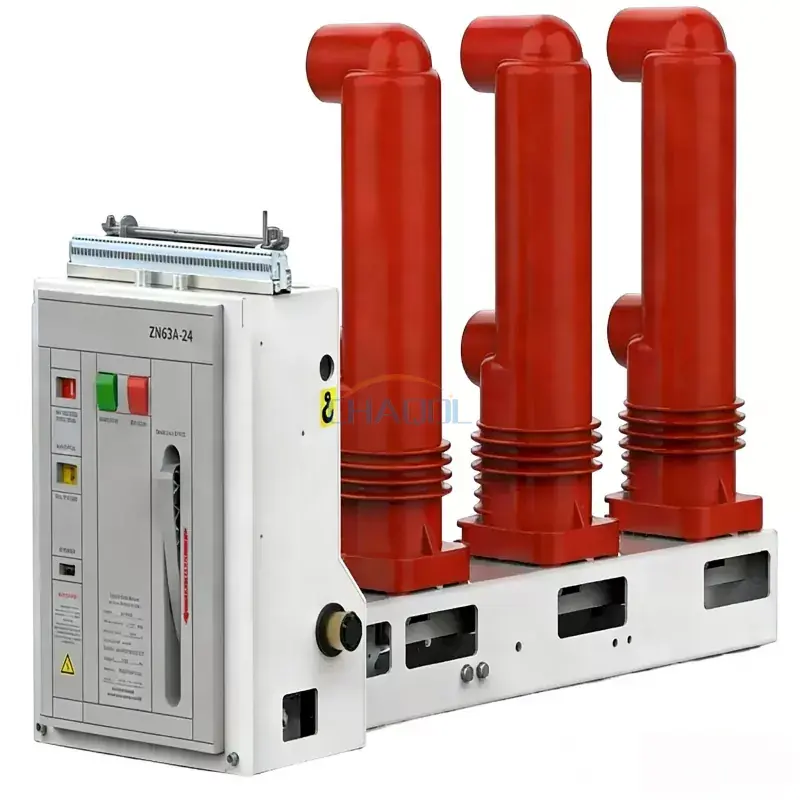

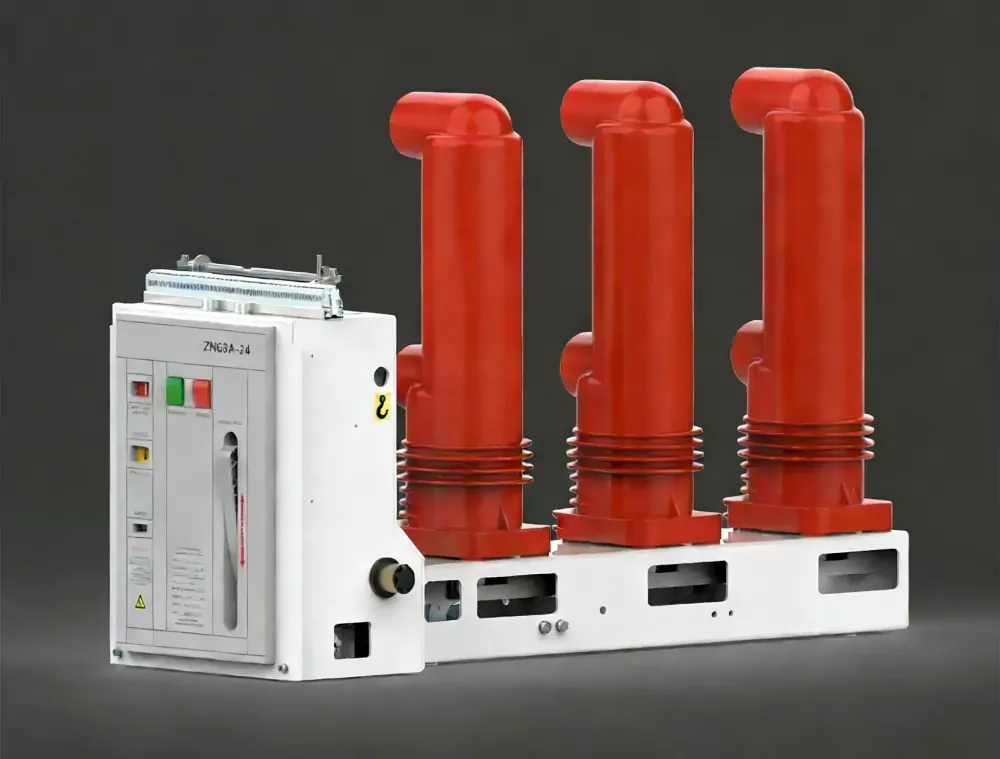

Məhsulun Görünüşü

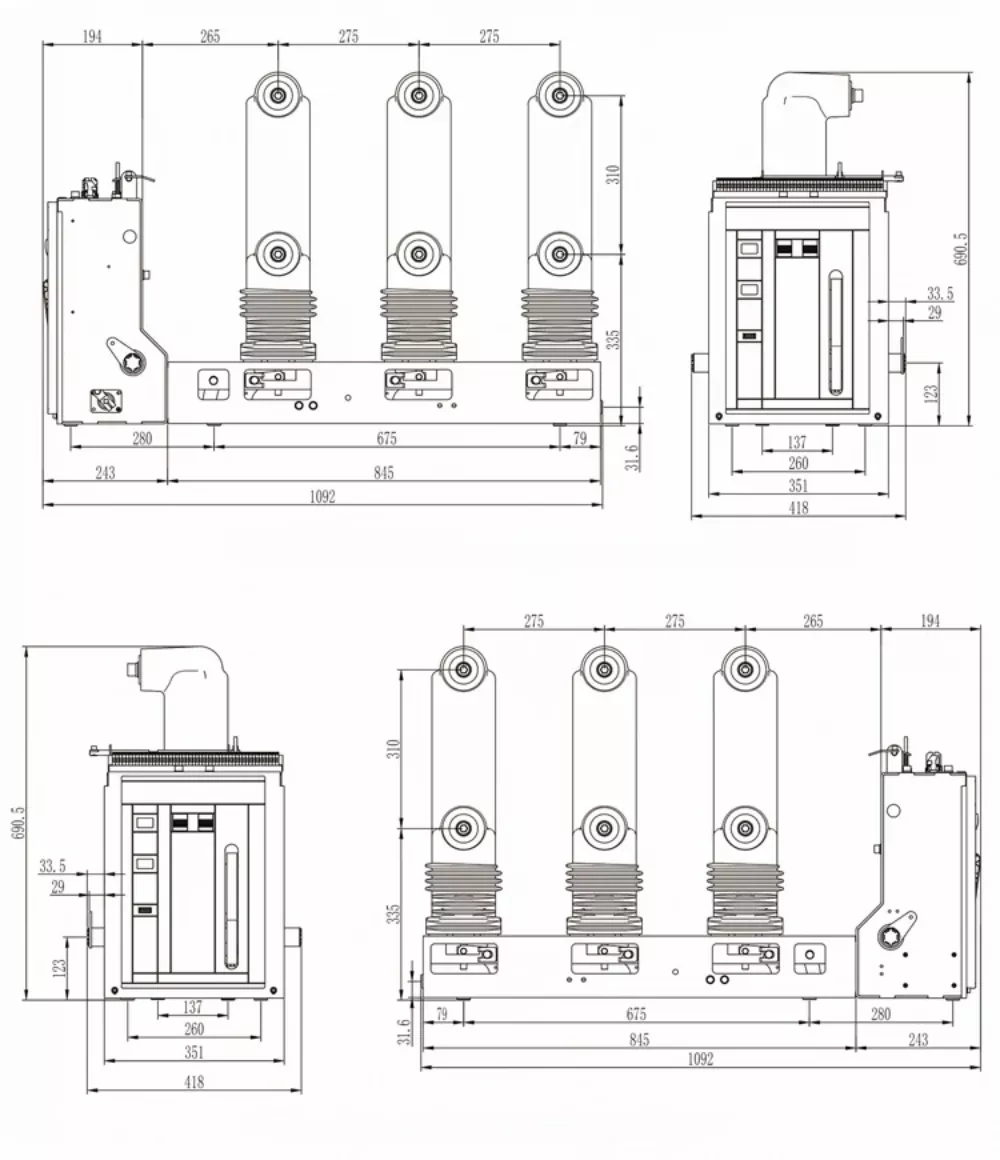

Ölçü diaqramı

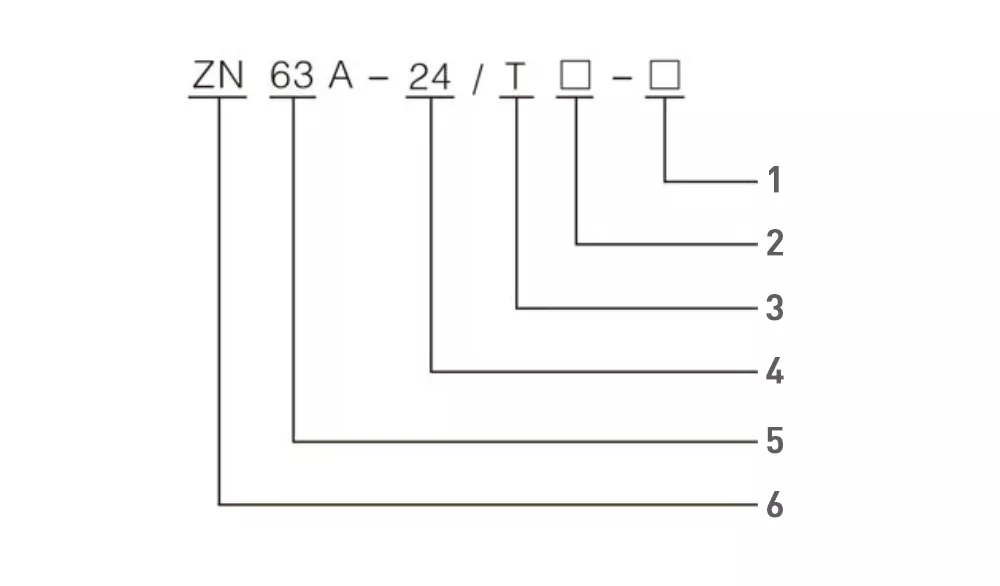

Modelin İdentifikasiyası

• 1 – Nominal qısaqapanma cərəyanı (kA)
• 2 – Nominal cərəyan (A)
• 3 – Əməliyyat Mexanizmi
• 4 – Nominal Gərginlik (kV)
• 5 – Dizayn seriyası
• 6 – Daxili Vakuum Açar

Məhsul Xüsusiyyətləri

• Kompakt dizayn və etibarlı ötürmə ilə inteqrasiya edilmiş yan quraşdırılmış əməliyyat mexanizmi.
• Mis-xrom kontaktları olan yüksək performanslı vakuum kəsici əla qövs söndürmə qabiliyyətini və uzadılmış elektrik ömrünü təmin edir.
• Üfüqi şəkildə yerləşdirilmiş yay işləmə mexanizmi həm əllə, həm də motorun doldurulmasını dəstəkləyir.
• The24kV Yan Quraşdırılmış Vakuum Açarmüxtəlif keçid qurğularına uyğun olaraq sabit tipli və ya çıxarıla bilən tip kimi quraşdırıla bilər.
• Yüksək dielektrik izolyasiya gücü, aşağı cərəyan kəsmə və əla qısaqapanma kəsmə performansı.
• Bərk epoksi izolyasiya nəmə, ultrabənövşəyi radiasiyaya, temperaturun dəyişməsinə, yaşlanmaya və çirklənməyə qarşı üstün müqavimət göstərir.
• 10.000 əməliyyata qədər mexaniki istifadə müddəti, onu tez-tez keçid tətbiqləri üçün uyğun edir.
• Ağıllı mühafizə releləri və yarımstansiyaların avtomatlaşdırılması sistemlərini dəstəkləyir.

Texniki Parametrlər

Struktur Dizayn

Elektrik açarı mərkəzi möhürlənmiş keramika və ya şüşə vakuum kəsicisi ilə təchiz edilmiş üç fazalı dirək quruluşunu qəbul edir. Mis-xrom kontaktları və uzununa maqnit sahəsi texnologiyası dielektrik bərpasını yaxşılaşdırarkən və performansı dayandırarkən kontakt eroziyasını effektiv şəkildə azaldır. İnteqrasiya edilmiş yay işləmə mexanizmi bütün xidmət müddəti ərzində minimum texniki xidmətlə sabit açılış və bağlanma əməliyyatlarını təmin edir.

Tətbiq tələblərindən asılı olaraq, dirəklər rütubətə, kondensasiyaya, ultrabənövşəyi şüalara və sərt sənaye mühitlərinə qarşı üstün müqavimət təmin edən yüksək güclü epoksi qatran izolyasiyasından və ya silikon rezinlə örtülmüş izolyasiyadan istifadə etməklə istehsal oluna bilər.

Tətbiqlər

The24kV Yan Quraşdırılmış Vakuum Açaretibarlı mühafizə, tez-tez işləmə və uzun xidmət müddəti tələb edən orta gərginlikli paylayıcı sistemlərdə geniş istifadə olunur.

• Elektrik stansiyaları
• Elektrik yarımstansiyaları
• Sənaye enerji paylama sistemləri
• Mədən əməliyyatları
• Metallurgiya zavodları
• Kimyəvi emal qurğuları
• Kömür sənayesi
• Bərpa olunan enerji layihələri
• Kommersiya və bələdiyyə elektrik şəbəkələri
• Ağıllı yarımstansiyalar və avtomatlaşdırma sistemləri

Əməliyyat mühiti

• Ətraf mühitin temperaturu: -15°C ilə +40°C
• Quraşdırma hündürlüyü: 1000 m-ə qədər (istək əsasında daha yüksək hündürlüklər mövcuddur)
• Maksimum seysmik intensivlik: 8 dərəcə
• Nisbi rütubət: Gündəlik orta ≤95%, aylıq orta ≤90%
• Yanğın təhlükəsi, partlayış riski, ciddi çirklənmə, aşındırıcı qazlar və həddindən artıq vibrasiya olmayan mühitlər üçün uyğundur.

İş prinsipi

The24kV Yan Quraşdırılmış Vakuum Açarqövs söndürmə mühiti kimi möhürlənmiş vakuum kəsicidən istifadə edir. Arızalı cərəyanlar meydana gəldikdə, kontaktlar sürətlə ayrılır və vakuum kamerası elektrik qövsünü demək olar ki, dərhal söndürür, minimum kontakt aşınması ilə sürətli nasazlıq izolyasiyasını təmin edir. Yay işləmə mexanizmi ilə birlikdə açar etibarlı keçid performansını, yüksək kəsmə qabiliyyətini və uzunmüddətli əməliyyat sabitliyini təmin edir.

Niyə bu vakuum açarı seçməlisiniz?

• Kompakt inteqrasiya edilmiş yan quraşdırılmış dizayn
• Uzun elektrik və mexaniki xidmət müddəti
• Baxım üçün əlverişli tikinti
• Əla izolyasiya performansı
• Tez-tez keçid şəraitində etibarlı əməliyyat
• Sabit və çıxarıla bilən keçid qurğuları üçün uyğundur
• Ağıllı mühafizə və avtomatlaşdırma sistemləri ilə uyğun gəlir

Tez-tez verilən suallar

24 kV-lik yan quraşdırılmış vakuum açarı nə üçün istifadə olunur?

Yarımstansiyalarda, sənaye müəssisələrində, kommunal paylama sistemlərində və kommersiya elektrik şəbəkələrində orta gərginlikli elektrik avadanlıqlarını dəyişdirmək, qorumaq və idarə etmək üçün istifadə olunur.

Vakuum açarının üstünlükləri nələrdir?

Vakuum açarları əla qövs kəsilməsini, aşağı texniki xidmət tələblərini, uzun xidmət müddətini, yüksək əməliyyat etibarlılığını və neft və ya SF6 qazı olmadan ekoloji cəhətdən təmiz işləməyi təmin edir.

Bu elektrik açarı çıxarıla bilən keçid qurğusuna quraşdırıla bilərmi?

Bəli. O, həm sabit quraşdırılmış, həm də çıxarıla bilən konfiqurasiyalarda mövcuddur və müxtəlif keçid qurğularına çevik inteqrasiya etməyə imkan verir.

Bu məhsuldan hansı sənayelər daha çox istifadə edir?

Enerji istehsalı, yarımstansiyalar, metallurgiya, mədənçıxarma, kimya emalı, kömür sənayesi, bərpa olunan enerji obyektləri və sənaye enerji paylama sistemlərində geniş istifadə olunur.
